Woltomierz Lascar DPM 750S-EB-W – biały ekran negatywowy

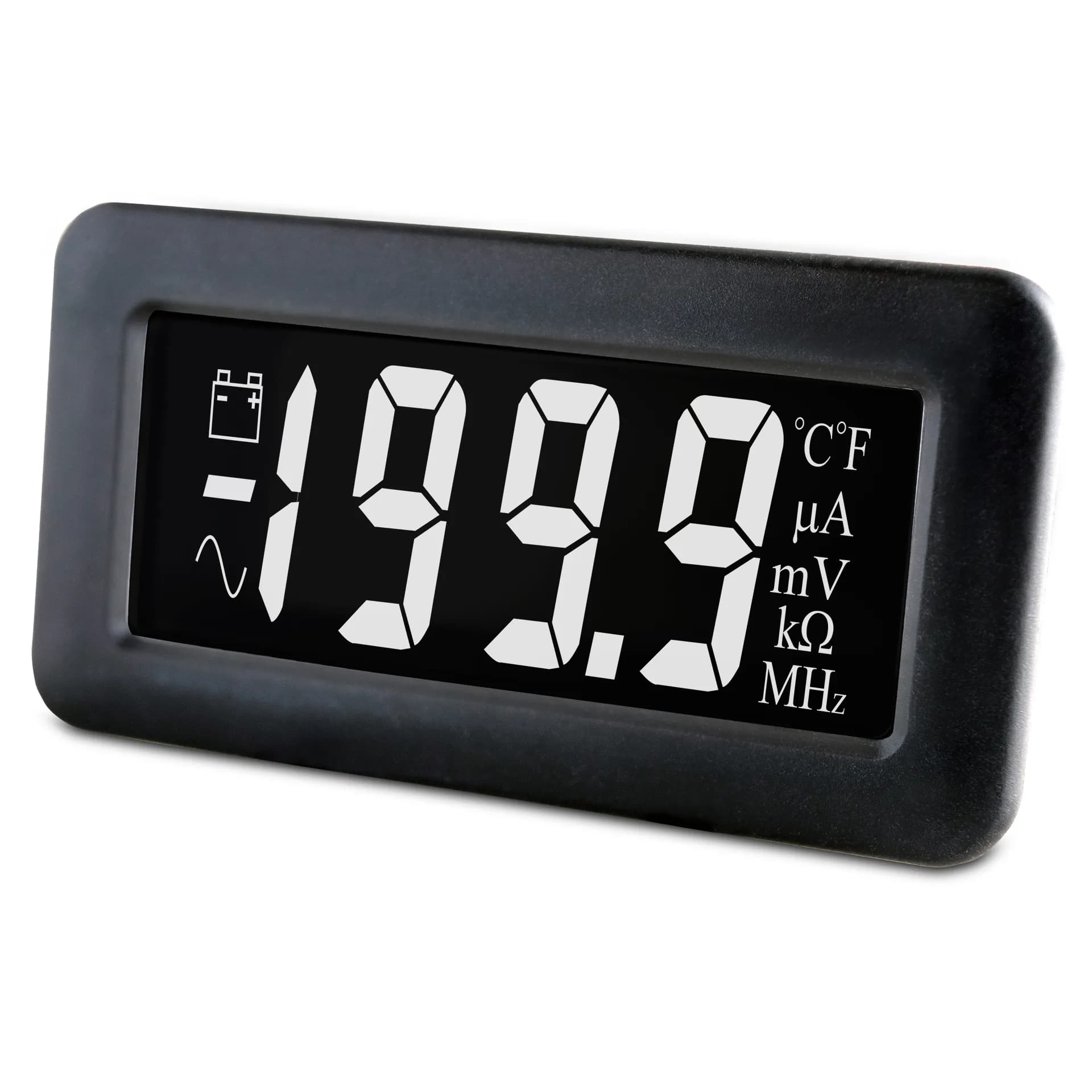

Czarne tło i białe znaki odróżniają Lascar DPM 750S-EB-W od klasycznych dodatnich wyświetlaczy LCD. Ten zmontowany woltomierz panelowy ma pełny zakres 200 mV DC, ekran 3½ cyfry oraz znaki o wysokości 12,7 mm. Negatywowy tryb obrazu wraz z białym podświetleniem LED jest przeznaczony do projektów, w których wygląd czoła urządzenia i odczyt w słabszym świetle są równie istotne jak sam pomiar. Automatyczne zerowanie i rozpoznawanie polaryzacji są realizowane przez moduł, a położenie punktu dziesiętnego wybiera konstruktor.

DPM 750S-EB-W odświeża wynik 2,5 raza na sekundę i pracuje w temperaturze od 0 do 50°C. Zasilanie powinno mieścić się w zakresie 4,75–7,5 V DC; przy 5 V włączony wyświetlacz pobiera typowo 40 mA, a wartość maksymalna wynosi 80 mA. Parametry te trzeba uwzględnić przy doborze źródła zasilania, zwłaszcza gdy w jednej obudowie pracuje kilka wskaźników. Podstawowe wejście 200 mV DC można wykorzystać bezpośrednio albo połączyć z właściwie obliczonym układem skalującym, bez przypisywania modułowi zakresu, którego sam nie zapewnia.

Otwór montażowy ma 62,0 × 32,0 mm, a wyprowadzenia należy połączyć według schematu właściwego dla tego modelu. Napięcie na pinach nie może przekraczać 60 V DC; spełnienie wymagań EN 61010 dotyczy poprawnie zaprojektowanego urządzenia końcowego, a nie luźnego modułu. Producent określa wersję jako zgodną z RoHS. DPM 750S-EB-W jest odpowiedni do paneli o ciemnej stylistyce, własnych mierników napięcia oraz urządzeń, w których biały odczyt ma pozostać wyraźny bez stosowania zewnętrznej lampki.
