Dwukanałowy woltomierz Lascar DPM 702S – wspólny ekran LCD

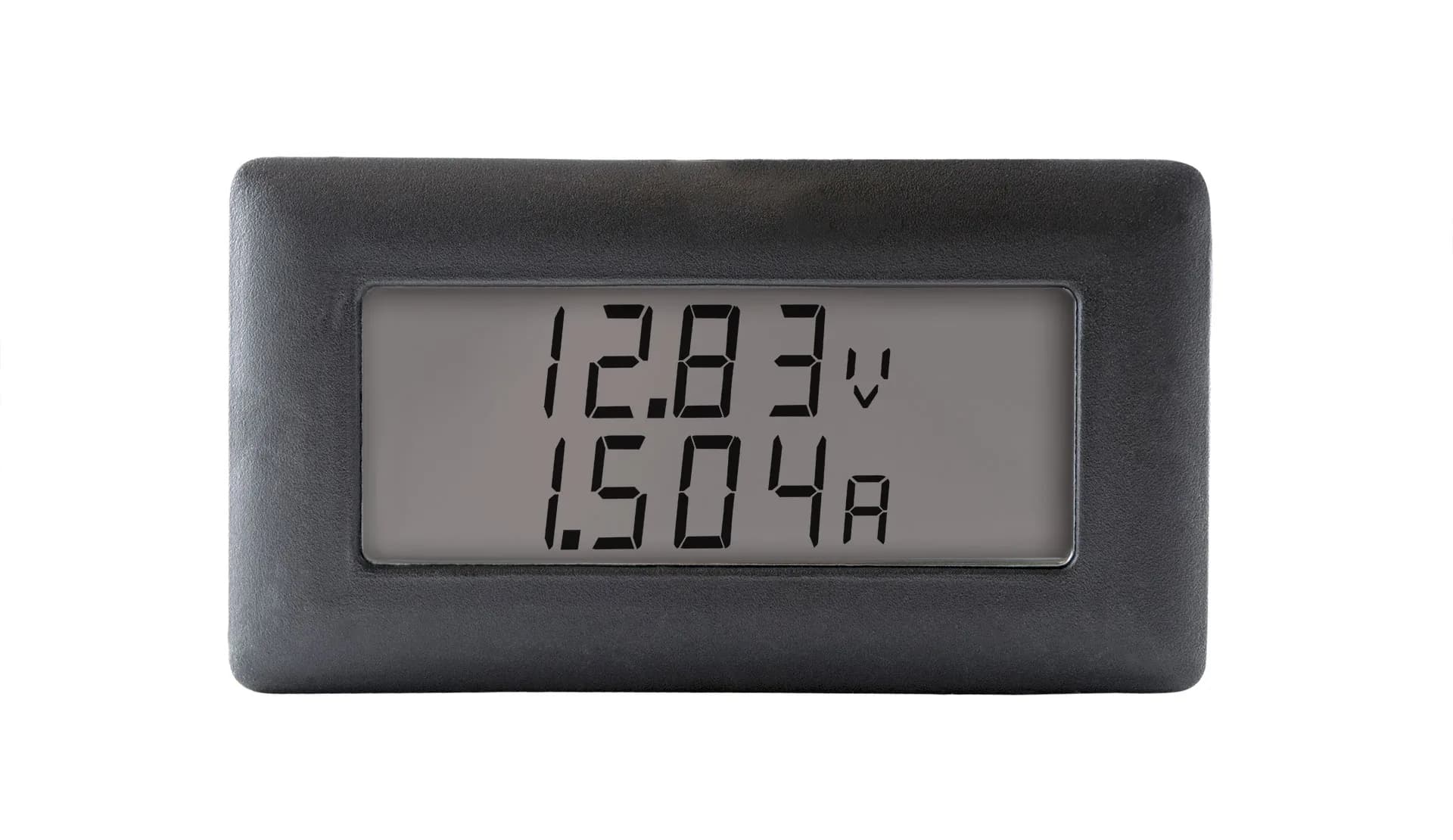

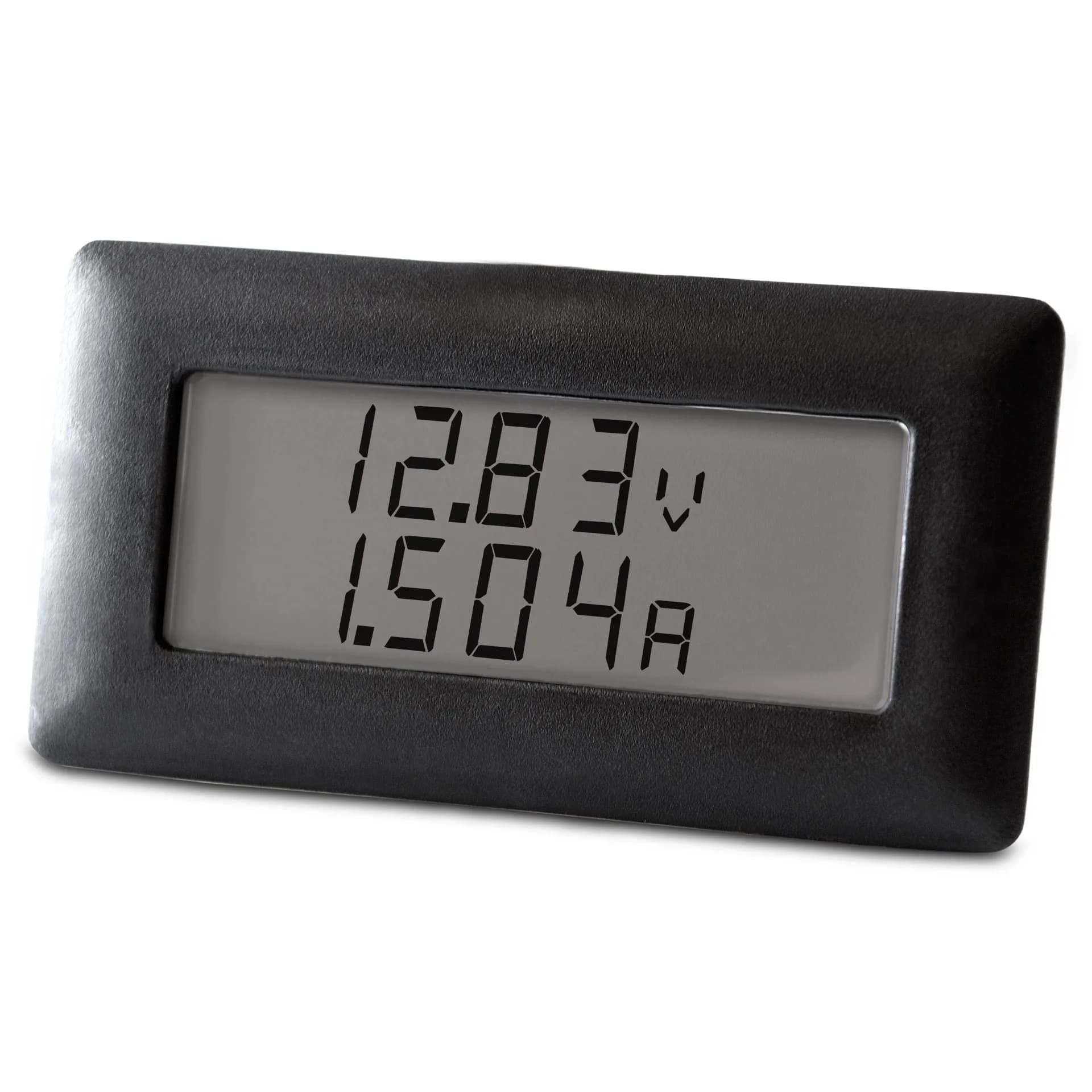

Dwie wartości mogą być obserwowane na jednym niewielkim module: Lascar DPM 702S ma dwa wejścia napięciowe ze wspólną masą i wyświetla oba wyniki na ekranie LCD. Każdy kanał pracuje z pełnym zakresem 200 mV DC, dlatego moduł może stanowić część własnego toru pomiarowego z odpowiednim skalowaniem. Układ 3½ cyfry, wysokość znaków 6,4 mm oraz automatyczne wskazanie polaryzacji pozwalają odczytać wynik bez budowania osobnego pola wyświetlacza dla każdego sygnału. Producent przewidział także symbole opisowe i sygnalizację niskiego napięcia zasilania.

W zastosowaniu panelowym ważna jest nie tylko liczba kanałów, lecz również sposób włączenia modułu. Oba wejścia korzystają ze wspólnej linii odniesienia, więc przed montażem trzeba potwierdzić, że badane sygnały mogą mieć wspólną masę. Odczyt jest odświeżany 3 razy na sekundę, typowa dokładność całkowita wynosi 0,05%, a wartość graniczna 0,1% z tolerancją ±1 zliczenia. DPM 702S pracuje przy zasilaniu od 3,5 do 7 V DC i w temperaturze otoczenia od 0 do 50°C. Punkty dziesiętne można dobrać do skali zaprojektowanego układu.

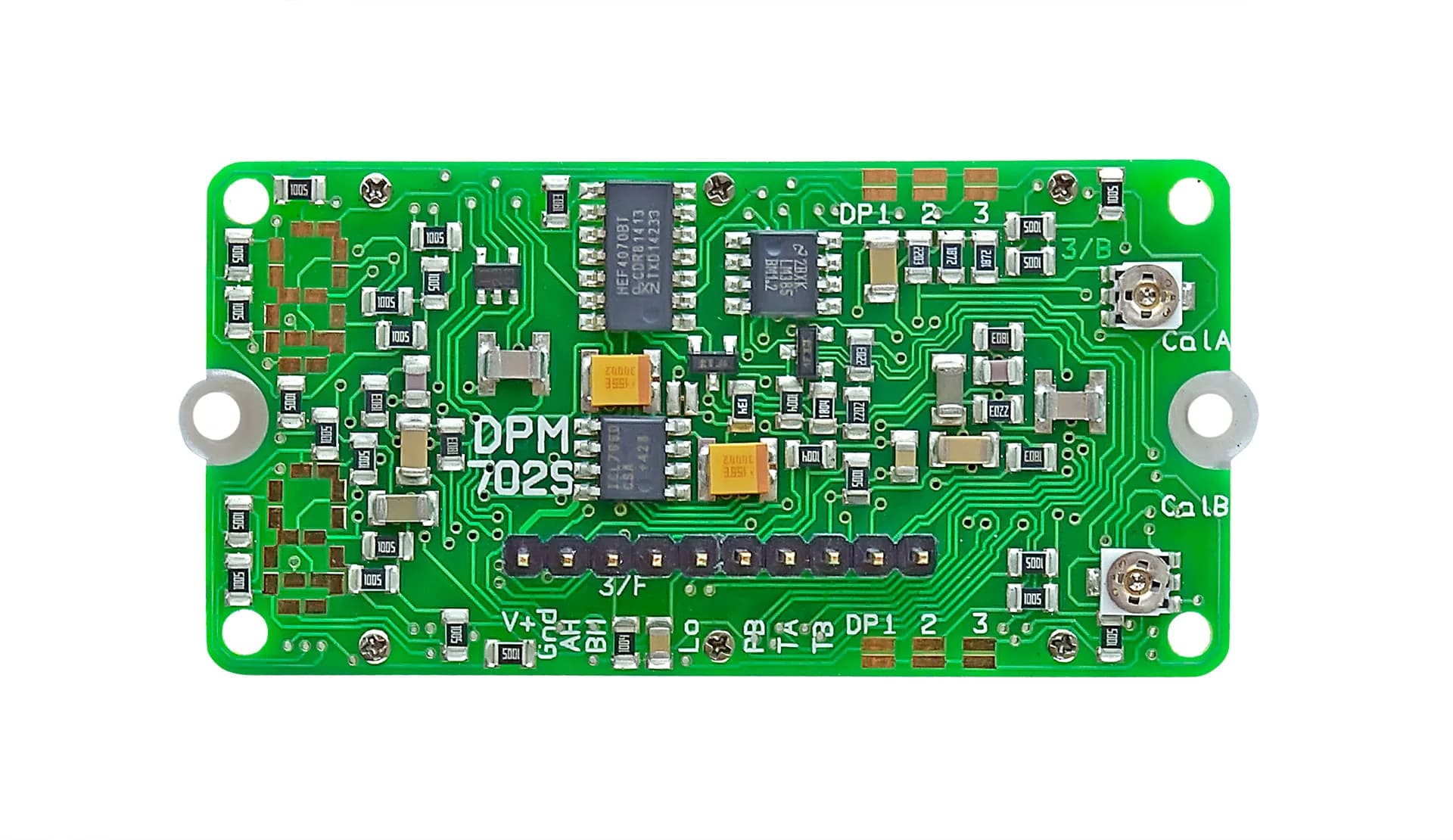

Konstruktor otrzymuje zmontowany i przetestowany moduł, ale nadal odpowiada za właściwe skalowanie, izolację oraz obudowę gotowego przyrządu. Otwór panelowy ma 62,0 × 32,0 mm, co ułatwia zaplanowanie miejsca w pulpicie lub obudowie stanowiska. Napięcie na wyprowadzeniach modułu nie może przekraczać 60 V DC; włączenie do urządzenia zgodnego z EN 61010 wymaga zachowania środków opisanych w dokumentacji technicznej. DPM 702S sprawdza się tam, gdzie dwa powiązane wyniki — na przykład napięcie i prąd po przeliczeniu przez zewnętrzny tor — powinny pozostawać jednocześnie widoczne.
