Woltomierz Lascar DPM 700S – LCD, LED i zasilanie 3,5–7 V

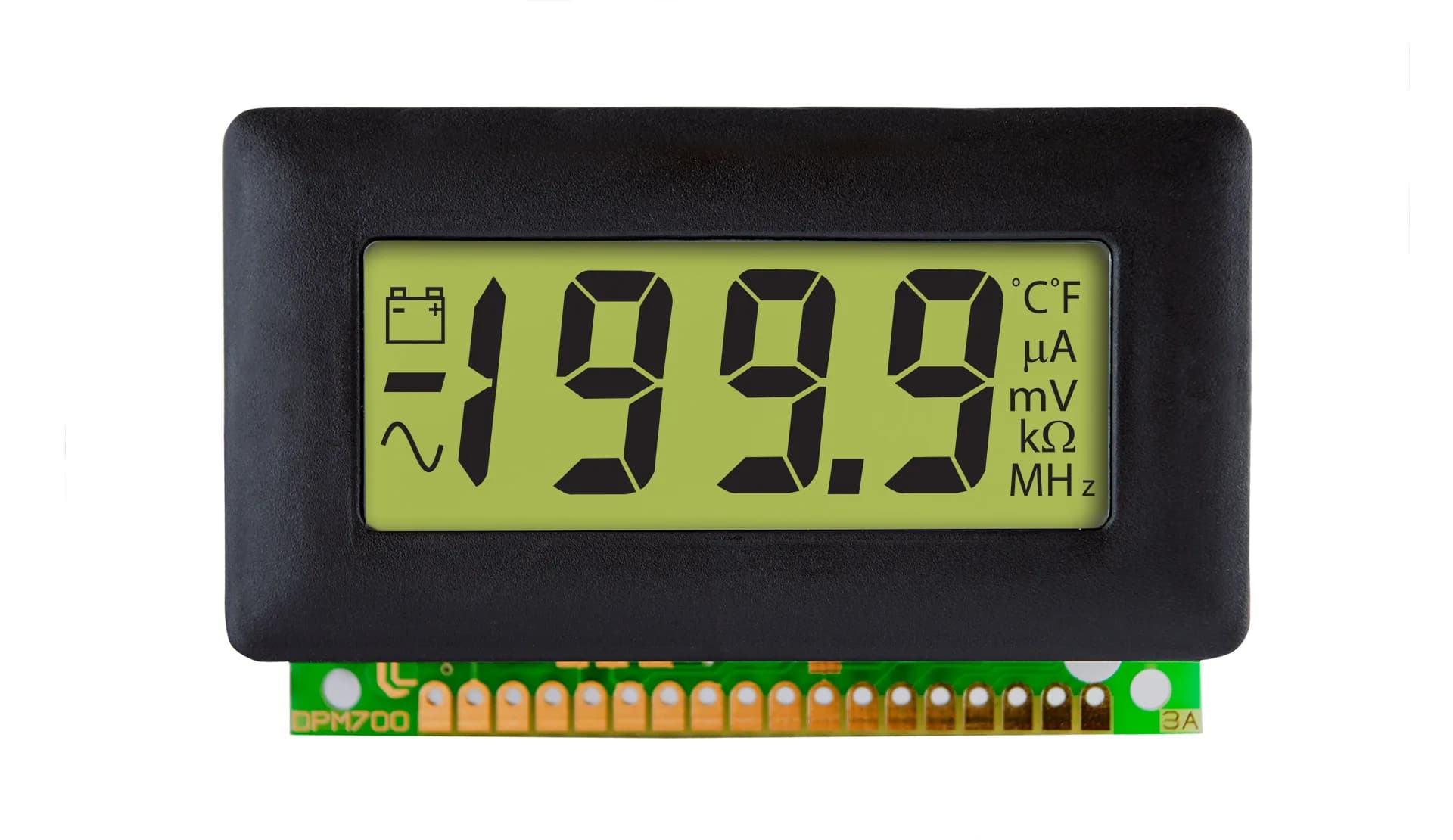

Połączenie podświetlenia i pracy z jednym źródłem zasilania czyni DPM 700S wariantem dla mobilnych urządzeń z własnym ekranem. Moduł LCD 3½ cyfry pokazuje znaki o wysokości 12,7 mm, a podświetlenie LED wspiera odczyt w słabym świetle. Zakres bazowy kończy się na 200 mV DC. Rozwiązanie jednozasilaniowe umożliwia pomiar sygnału odniesionego do wspólnej masy, przy zachowaniu granic napięć wejściowych.

DPM 700S pracuje przy napięciu od 3,5 do 7 V, typowo 5 V. Dokładność całkowita wynosi typowo 0,05% i maksymalnie 0,1% ±1 cyfra, częstotliwość aktualizacji 3 odczyty na sekundę, a stabilność temperaturowa 30 ppm/°C. Temperaturowe granice pracy to od 0°C do 50°C. Fabryczne podświetlenie dla 5 V pobiera typowo 50 mA i maksymalnie 75 mA. Użytkownik może ustawić próg sygnalizacji niskiego poziomu baterii.

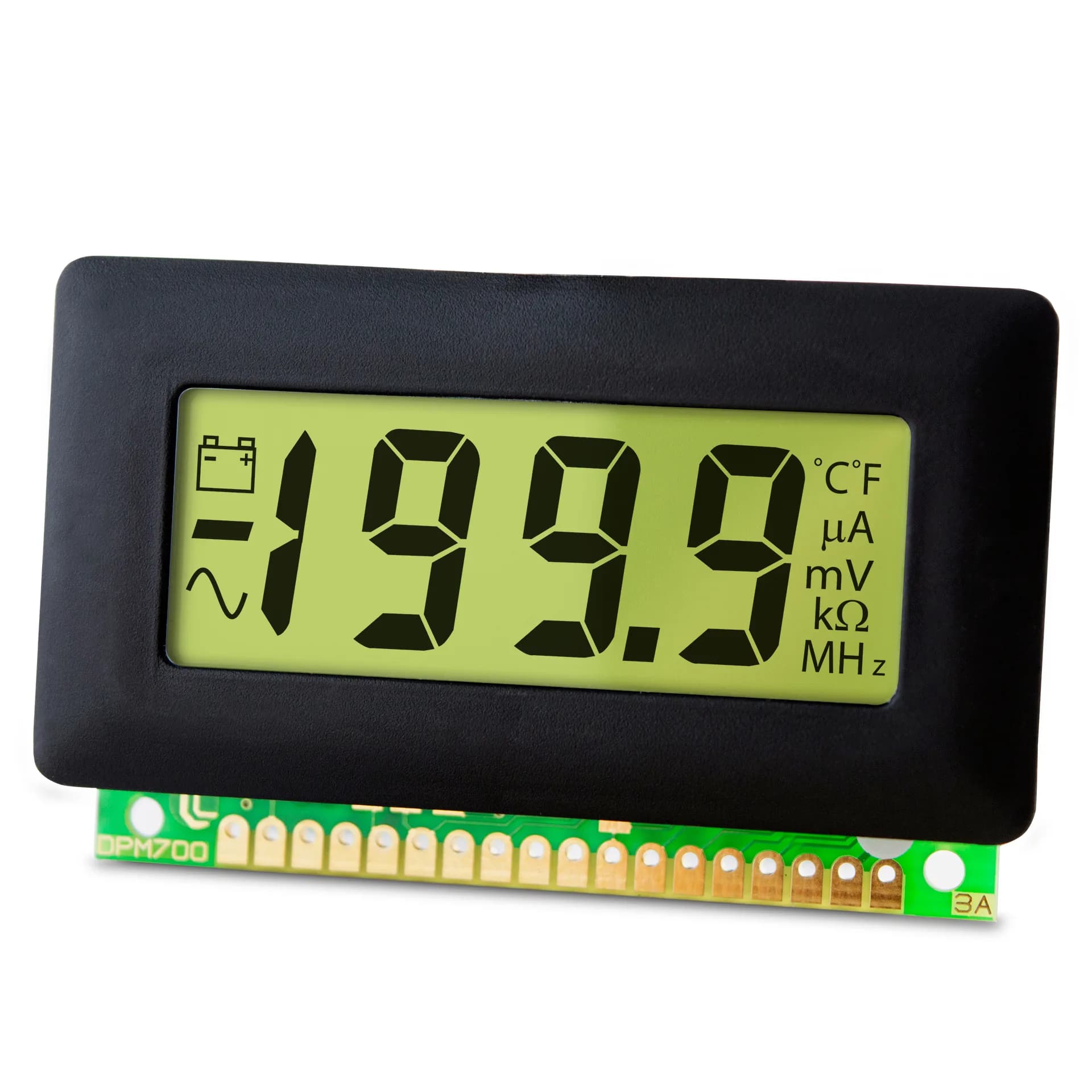

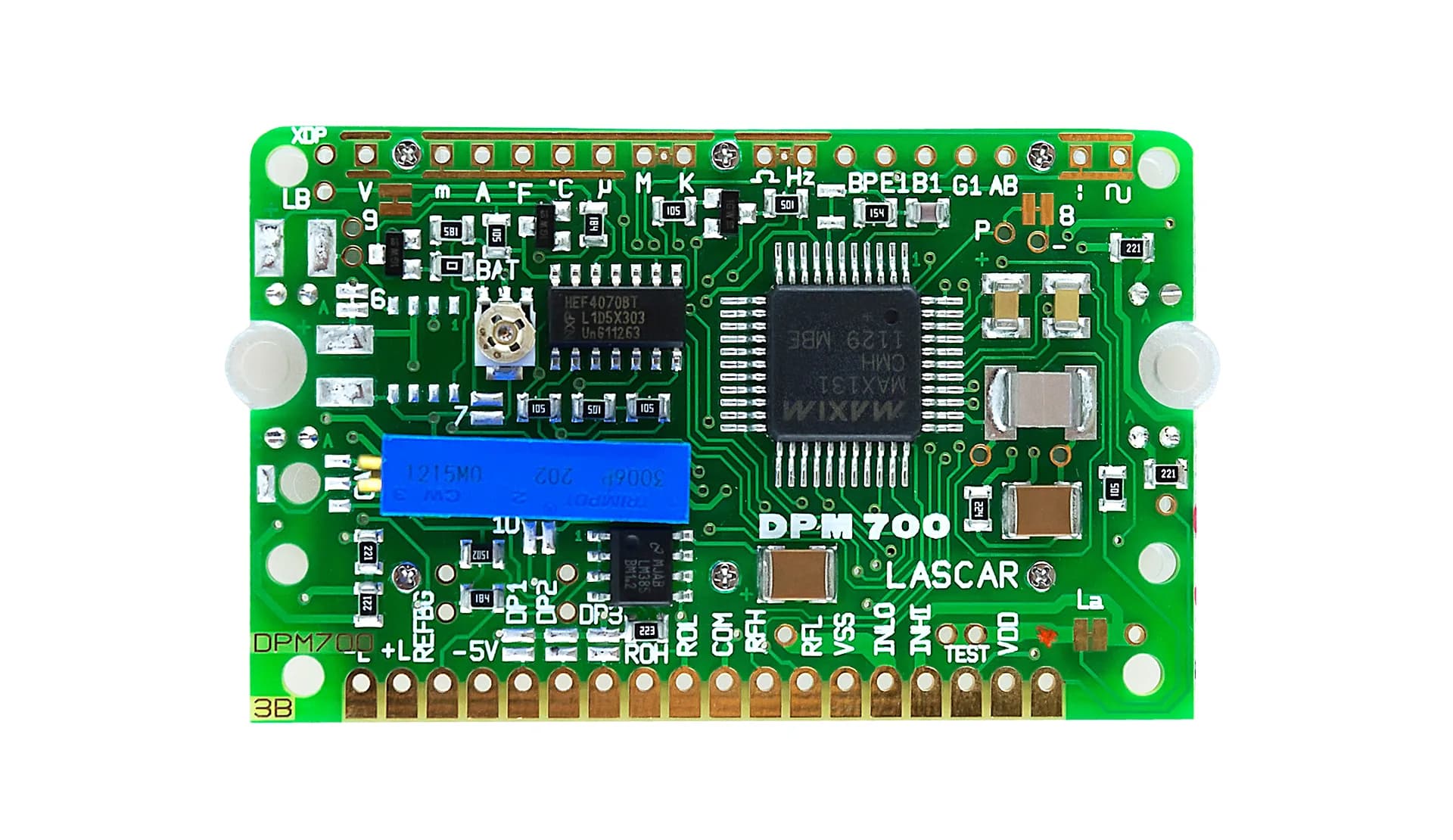

Moduł można wykorzystać w podświetlanym mierniku bateryjnym, panelu maszyny z gałęzią 5 V albo odczycie sygnału czujnika współdzielącego masę ze sterownikiem. Wspólna masa nie zapewnia separacji, a podświetlenie musi zostać uwzględnione w czasie pracy źródła energii. Pełną skalę rozszerza się elementami zewnętrznymi i ponowną kalibracją. Zdjęcie przypisane do karty jest rodzinne, więc przed przygotowaniem panelu należy porównać szczegóły mechaniczne DPM 700S z rysunkiem.
