Woltomierz panelowy Lascar DPM 700 – LCD z podświetleniem

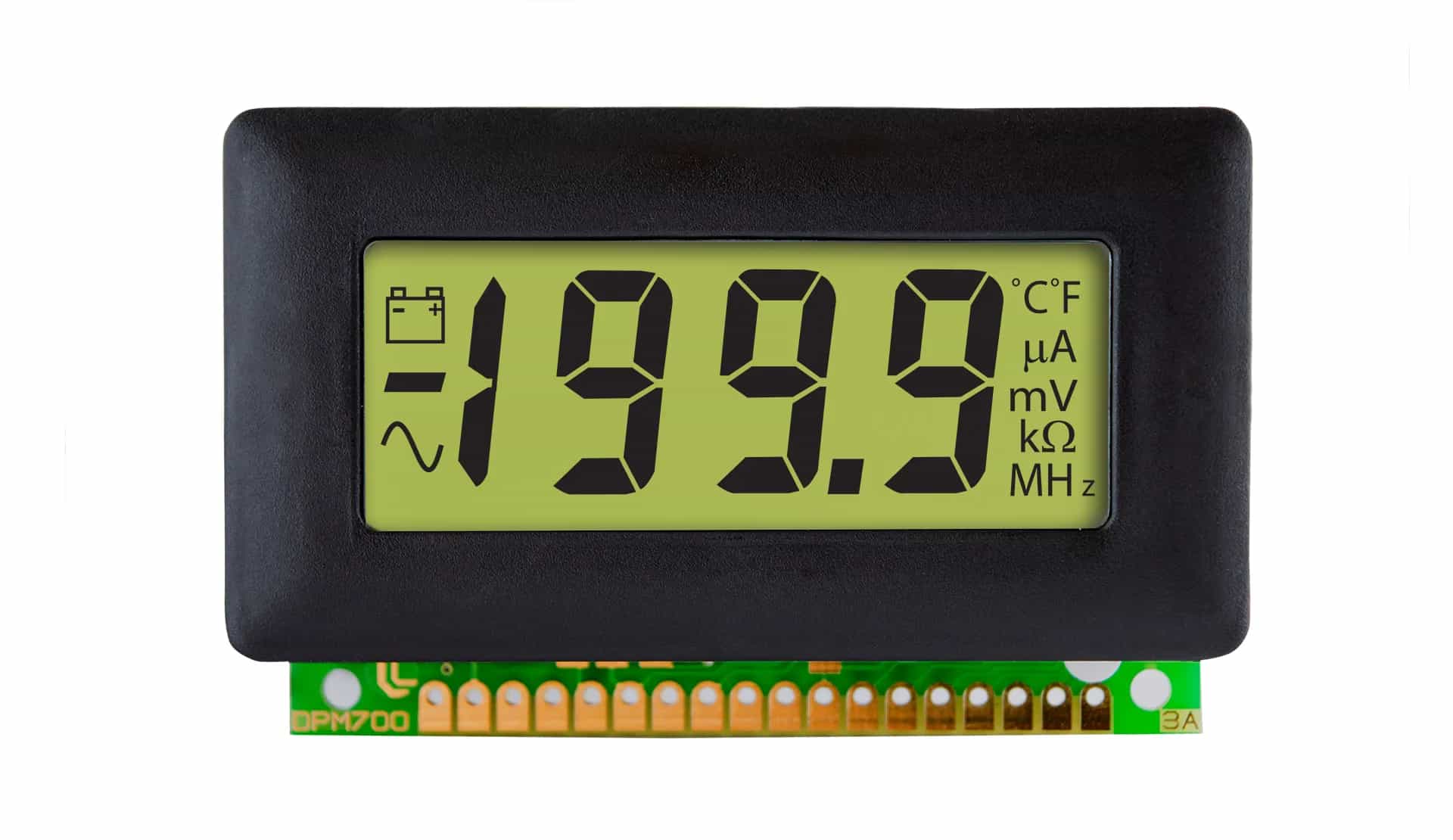

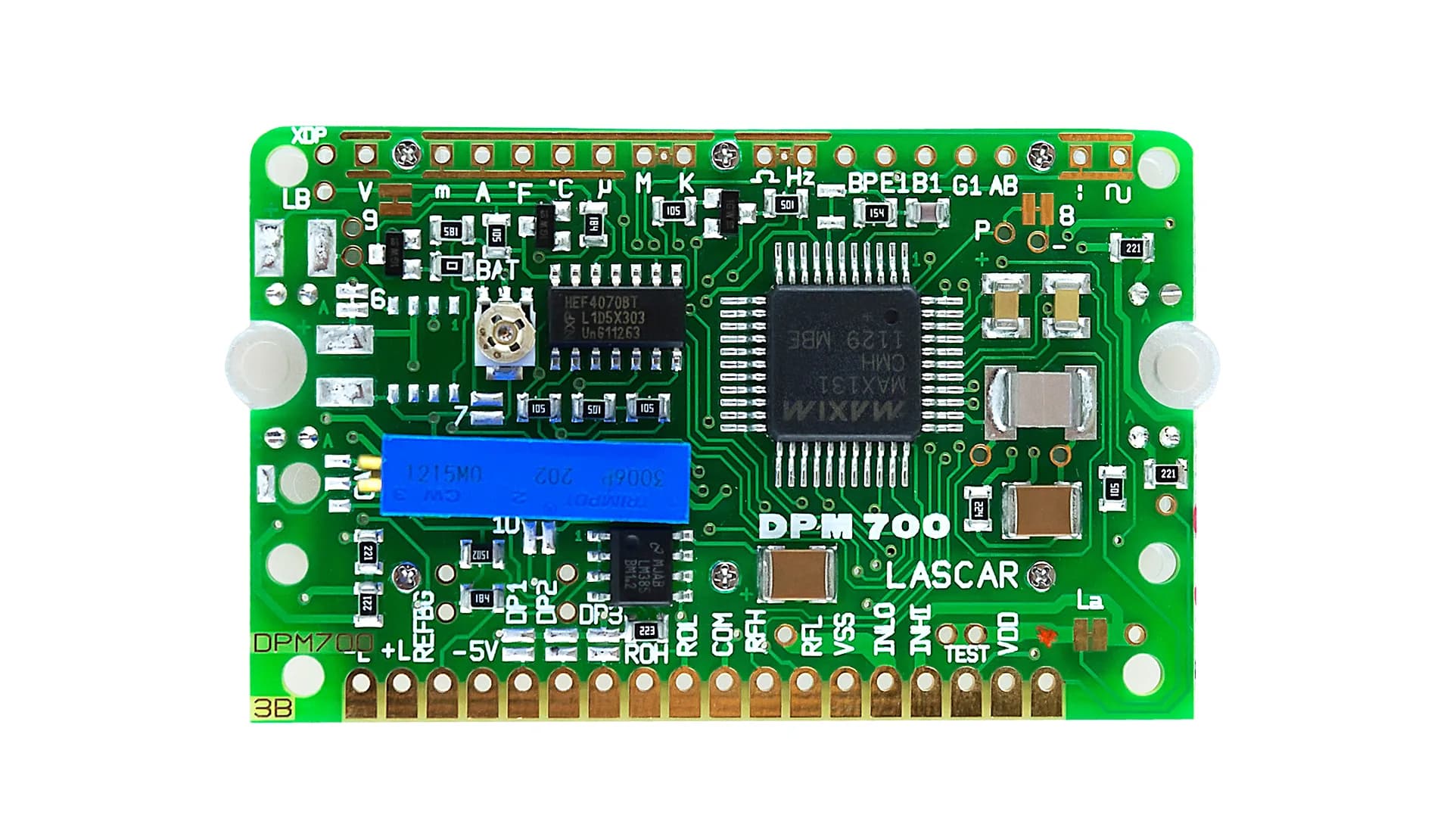

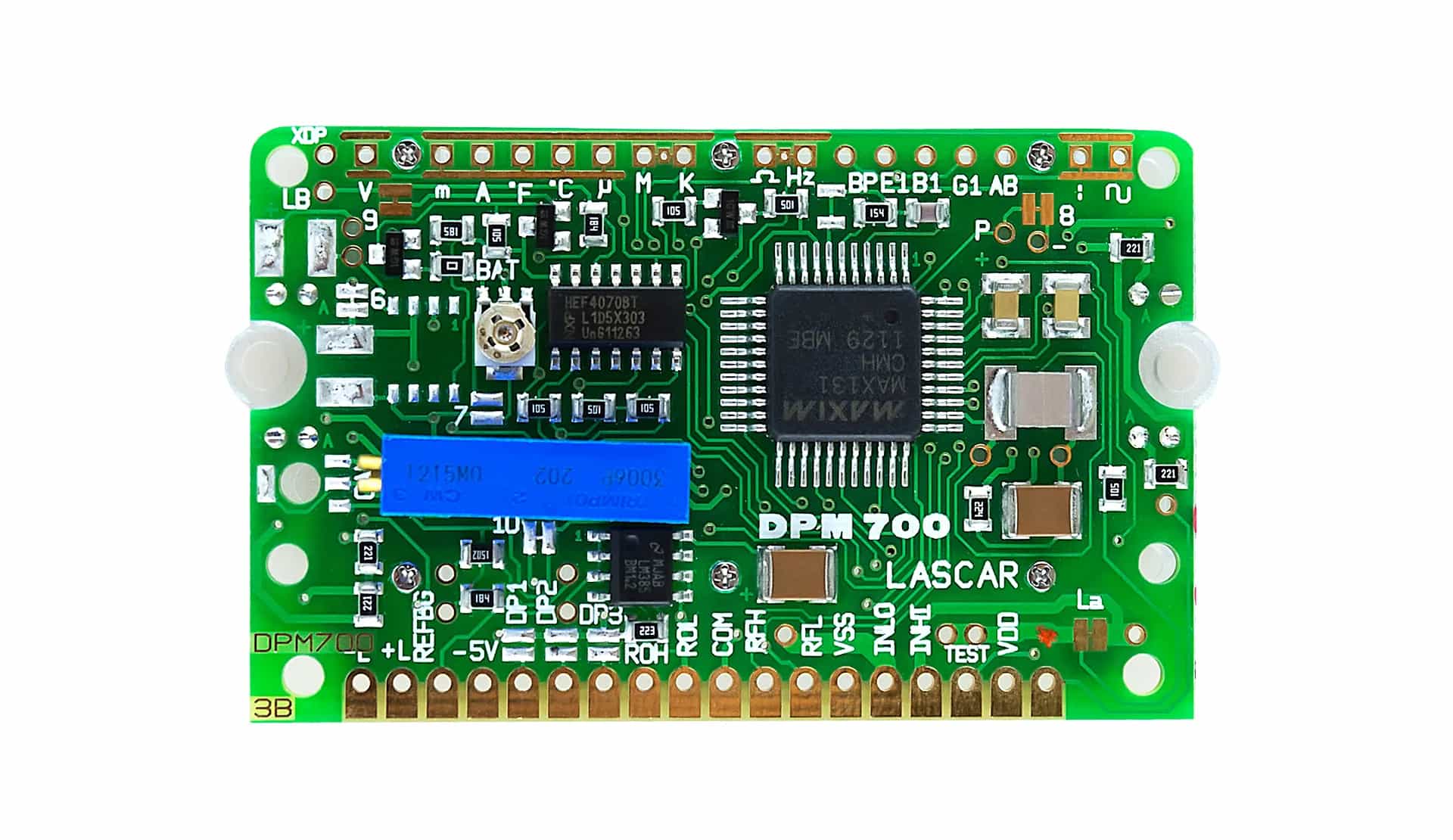

Podświetlany ekran wyróżnia DPM 700 wśród niskoprofilowych wskaźników i ułatwia odczyt w zacienionym panelu. Moduł LCD 3½ cyfry ma znaki o wysokości 12,7 mm oraz niski profil, dzięki czemu nie wymaga głębokiej przestrzeni za płytą czołową. Podstawowa pełna skala wejścia wynosi 200 mV DC. Pozycje przecinka są wybierane logicznie, a automatyczne zerowanie i polaryzacja zapewniają poprawne wskazanie dla dodatniego oraz ujemnego sygnału.

Typowa dokładność całkowita to 0,05%, maksymalna 0,1% ±1 cyfra. DPM 700 wykonuje 3 odczyty na sekundę, pracuje od 0°C do 50°C i ma stabilność temperaturową 30 ppm/°C. Standardowa wersja wymaga zasilania od 5 do 14 V, typowo 9 V. Podświetlenie jest fabrycznie skonfigurowane do 5 V i pobiera typowo 50 mA, maksymalnie 75 mA. Próg sygnału niskiego poziomu baterii może być ustawiony przez użytkownika.

Woltomierz sprawdzi się w przenośnym przyrządzie używanym po zmroku, podświetlanym wskaźniku zasilacza lub lokalnym odczycie przeskalowanego sygnału. Zakres można rozszerzyć rezystorami albo bocznikiem, lecz później konieczna jest kalibracja. Zasilanie podświetlenia trzeba uwzględnić oddzielnie w bilansie prądowym urządzenia, a wariant dla innego napięcia oświetlenia wymaga właściwej konfiguracji. Pola symboli na LCD należy łączyć tylko wtedy, gdy odpowiadają rzeczywiście pokazywanej wielkości.
