Woltomierz Lascar DPM 600S – jedno zasilanie 3,5–7 V

Przenośny układ z jednym źródłem zasilania jest naturalnym miejscem dla DPM 600S. Wariant S zawiera rozwiązanie, które umożliwia pomiar sygnału odniesionego do masy własnego zasilania, o ile napięcie wejściowe pozostaje w określonych granicach. Ekran LCD 3½ cyfry ma znaki 12,7 mm i niski profil. Pełna skala wynosi 200 mV DC, a logicznie wybierane przecinki, automatyczne zerowanie i polaryzacja dostosowują zapis do kierunku oraz skali sygnału.

Zasilanie DPM 600S mieści się od 3,5 do 7 V, z wartością typową 5 V. Dokładność wynosi typowo 0,05% i maksymalnie 0,1% ±1 cyfra, częstotliwość odczytu 3 razy na sekundę, a stabilność temperaturowa 30 ppm/°C. Temperatura pracy obejmuje od 0°C do 50°C. Próg wskaźnika niskiego poziomu baterii można regulować, dzięki czemu ostrzeżenie może odpowiadać charakterystyce źródła użytego w urządzeniu.

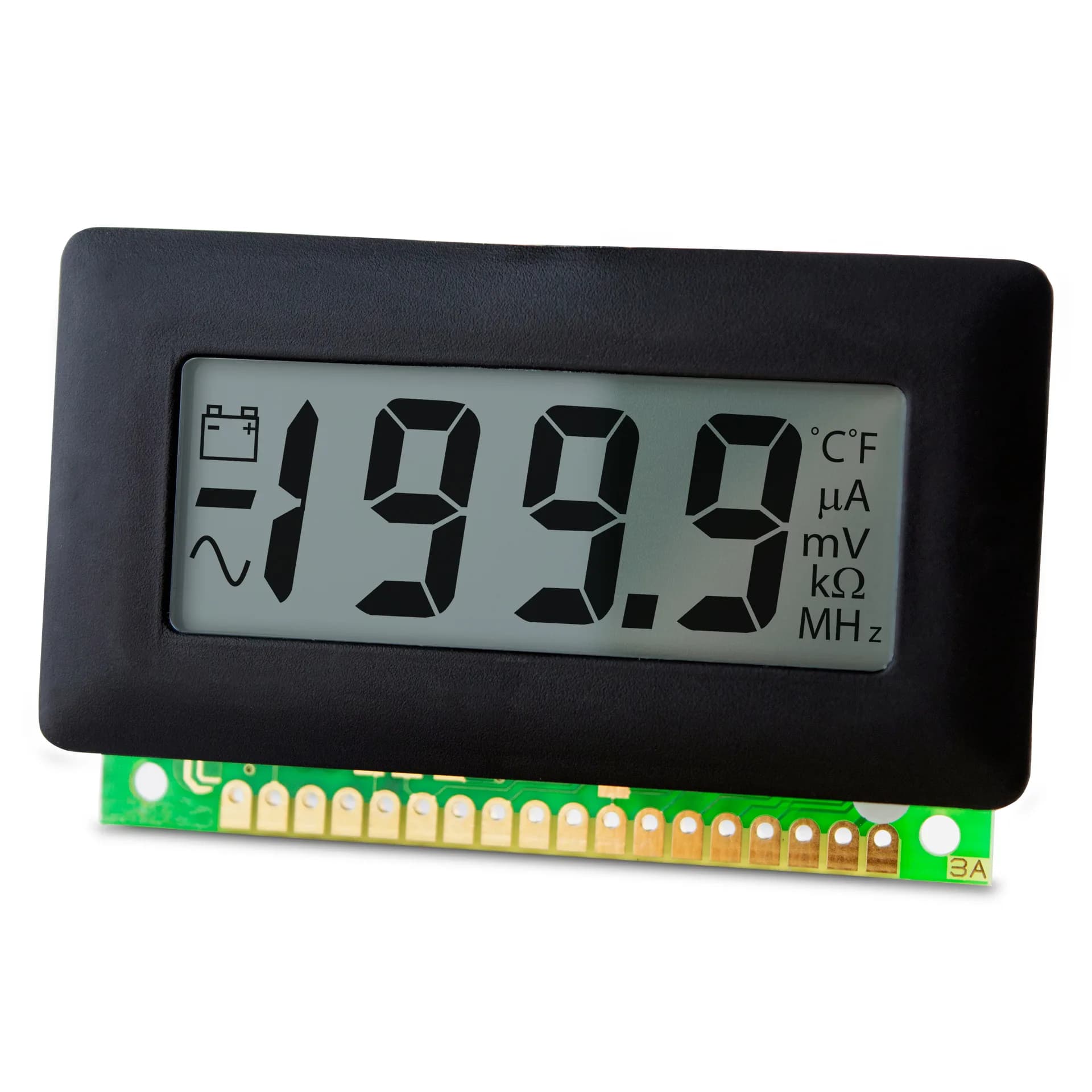

DPM 600S może pokazywać napięcie akumulatora, sygnał czujnika po kondycjonowaniu albo wynik w ręcznym mierniku. Jedno zasilanie nie oznacza separacji galwanicznej: masa sygnału i układu jest wspólna, a limity wejścia muszą być zachowane. Rozszerzenie podstawowej skali wymaga dobranych elementów zewnętrznych oraz ponownej kalibracji. Zdjęcie na karcie przedstawia rodzinę DPM 600, więc szczegóły mechaniczne odmiany S należy sprawdzić na rysunku przed wykonaniem obudowy.
