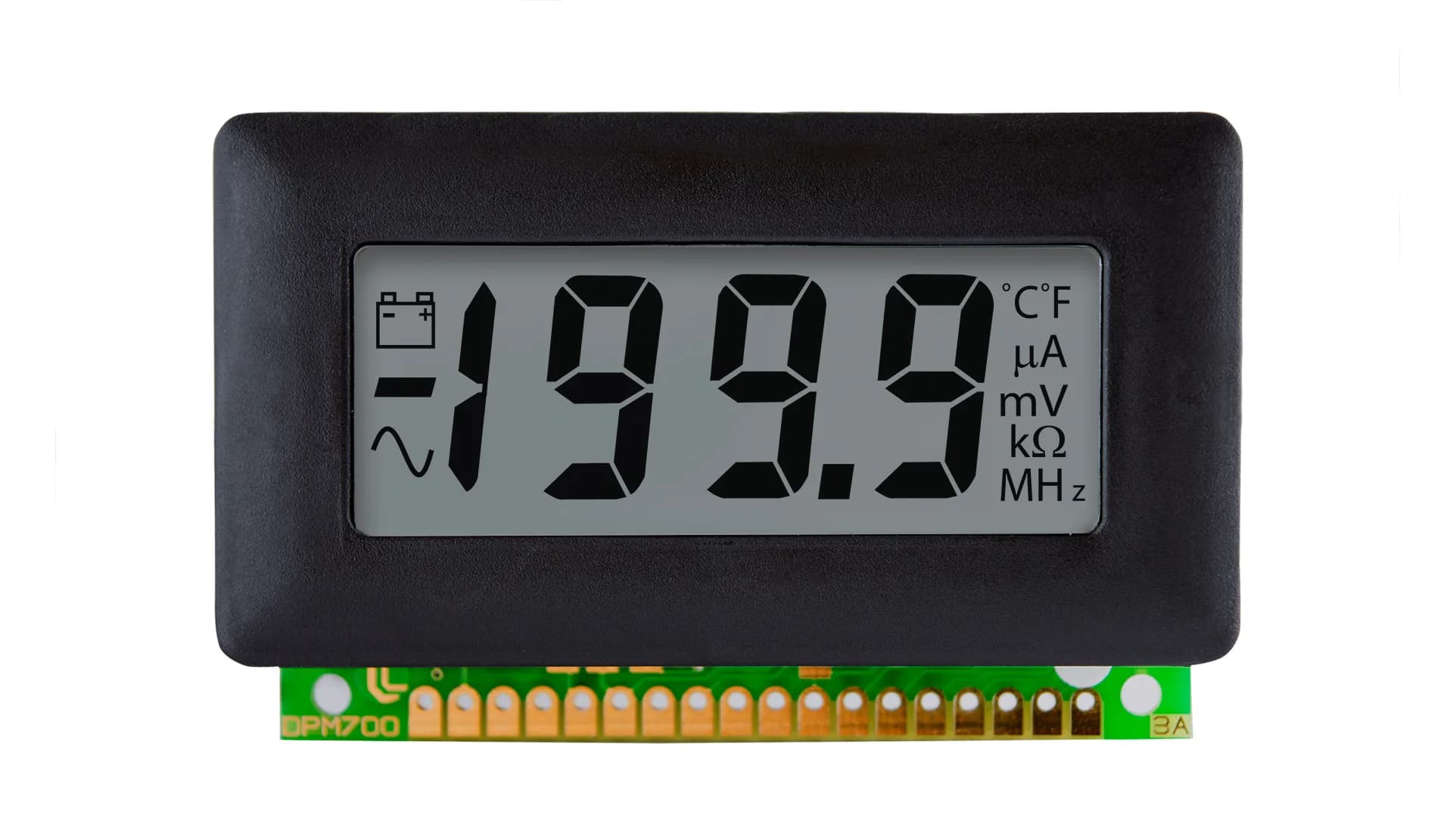

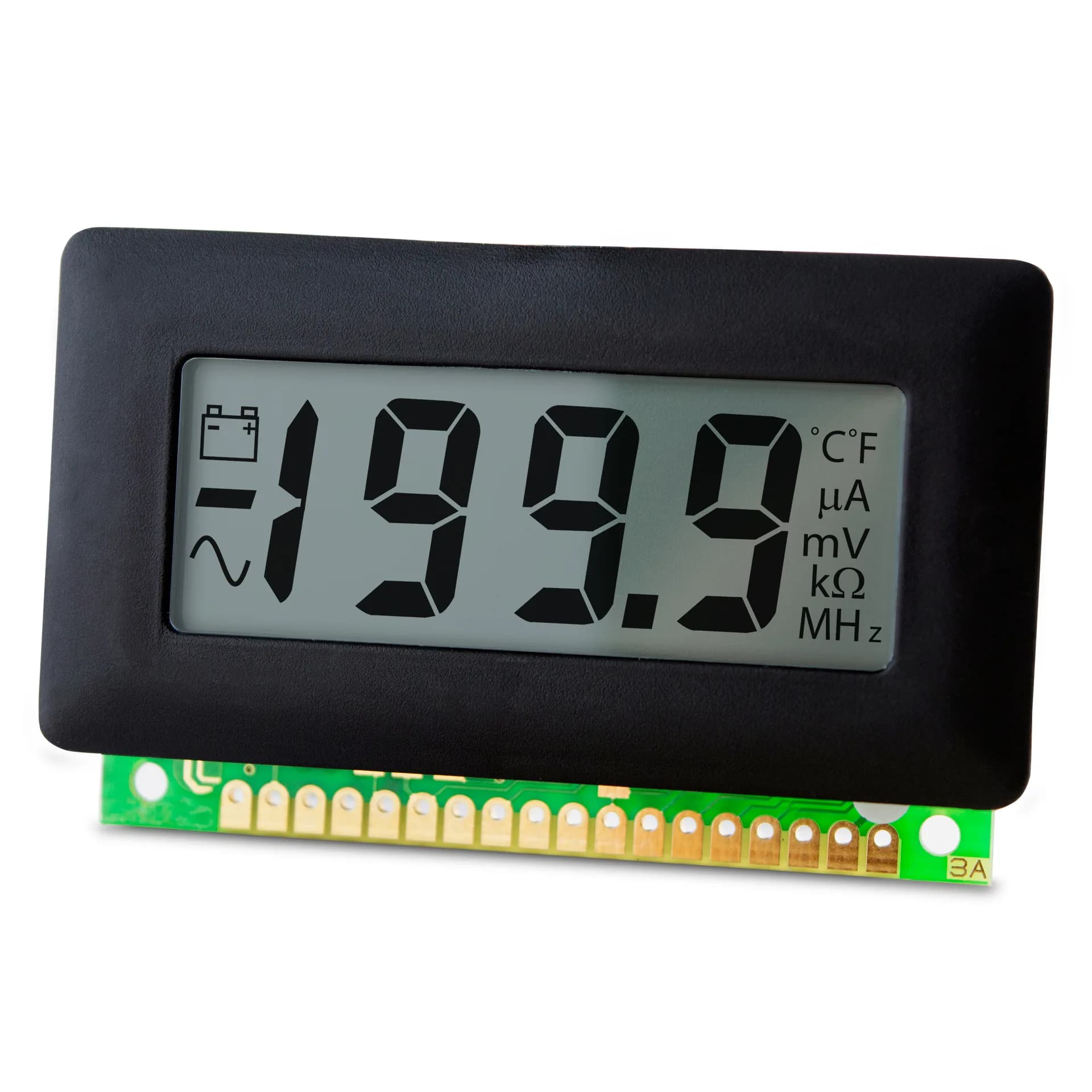

Woltomierz panelowy Lascar DPM 600 – niski profil LCD

Niski profil DPM 600 ułatwia zmieszczenie czytelnego ekranu w płytkiej obudowie. Moduł LCD 3½ cyfry ma znaki o wysokości 12,7 mm i podstawową pełną skalę 200 mV DC. Pozycję przecinka wybiera się logicznie, a automatyczne zerowanie oraz rozpoznawanie polaryzacji obsługują dodatni lub ujemny wynik. Pola symboli jednostek mogą opisywać mierzoną wielkość, jeżeli zostaną połączone zgodnie z funkcją kompletnego przyrządu.

Typowa dokładność całkowita wynosi 0,05%, maksymalna 0,1% ±1 cyfra, a ekran jest aktualizowany 3 razy na sekundę. DPM 600 pracuje od 0°C do 50°C i ma stabilność temperaturową 30 ppm/°C. Standardowa wersja wymaga zasilania od 5 do 14 V, z wartością typową 9 V. Użytkownik może ustawić próg wskaźnika niskiego poziomu baterii, dopasowując ostrzeżenie do zastosowanego źródła zasilania.

Moduł nadaje się do przyrządu przenośnego, wskaźnika napięcia w płycie czołowej albo odczytu przeskalowanego sygnału czujnika. Przewody można lutować do płytki lub użyć standardowego złącza kołkowego o rastrze 0,1 cala. Rozszerzenie zakresu powyżej 200 mV wymaga rezystorów albo bocznika i ponownej kalibracji. DPM 600 różni się układem zasilania od wersji S, dlatego przy wymianie trzeba zachować pełny symbol, a próg baterii ustawić na podstawie rzeczywistych warunków urządzenia.
