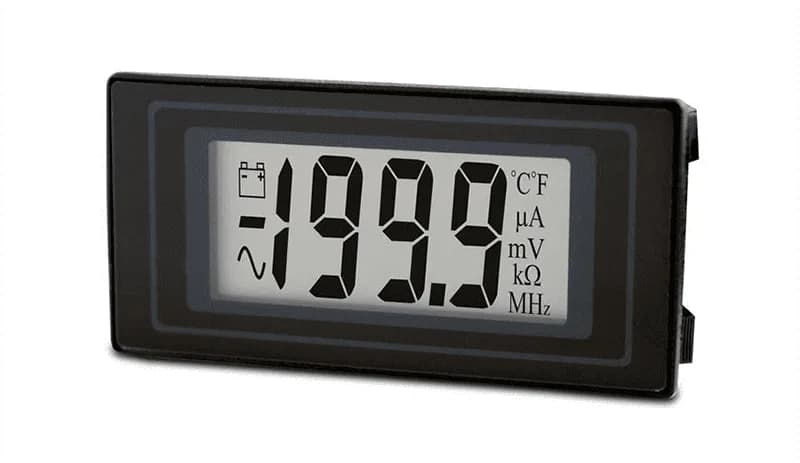

Woltomierz Lascar DPM 500S – jedno zasilanie 3,5–6,5 V

Litera S wskazuje, że DPM 500S jest odmianą przeznaczoną do pracy z jednym zasilaniem. Wewnętrzny generator ujemnej szyny umożliwia pomiar sygnału odniesionego do masy źródła, przy zachowaniu granic wejścia. Moduł ma ekran LCD 3½ cyfry z wysokością znaków 12,5 mm oraz podstawową pełną skalę 200 mV DC. Automatyczne zerowanie, rozpoznawanie polaryzacji i programowane miejsca dziesiętne pozwalają przygotować właściwy zapis dodatniej lub ujemnej wartości.

Napięcie zasilania odmiany jednozasilaniowej mieści się od 3,5 do 6,5 V, z wartością typową 5 V. Typowa dokładność wynosi 0,05%, maksymalna 0,1% ±1 cyfra, częstotliwość odczytu 3 razy na sekundę, a stabilność temperaturowa 100 ppm/°C. Temperatura pracy obejmuje od 0°C do 50°C. Moduł zachowuje format 40-pin DIL i może zostać osadzony w zgodnym gnieździe lub zabudowany w panelu z otworem 57 × 27 mm.

DPM 500S jest użyteczny w urządzeniach z gałęzią 5 V, przenośnych przyrządach i układach, w których sygnał pomiarowy dzieli masę ze sterownikiem. Nie należy mylić go z wersją BL: dostępny opis tej pozycji potwierdza jednozasilaniowy woltomierz LCD, ale nie podświetlenie. Generator ujemnej szyny nie stanowi separacji galwanicznej. Przy rozszerzeniu pełnej skali przez dzielnik lub bocznik trzeba uwzględnić dopuszczalne napięcia, wykonać ponowną kalibrację i sprawdzić cały tor przed montażem.
