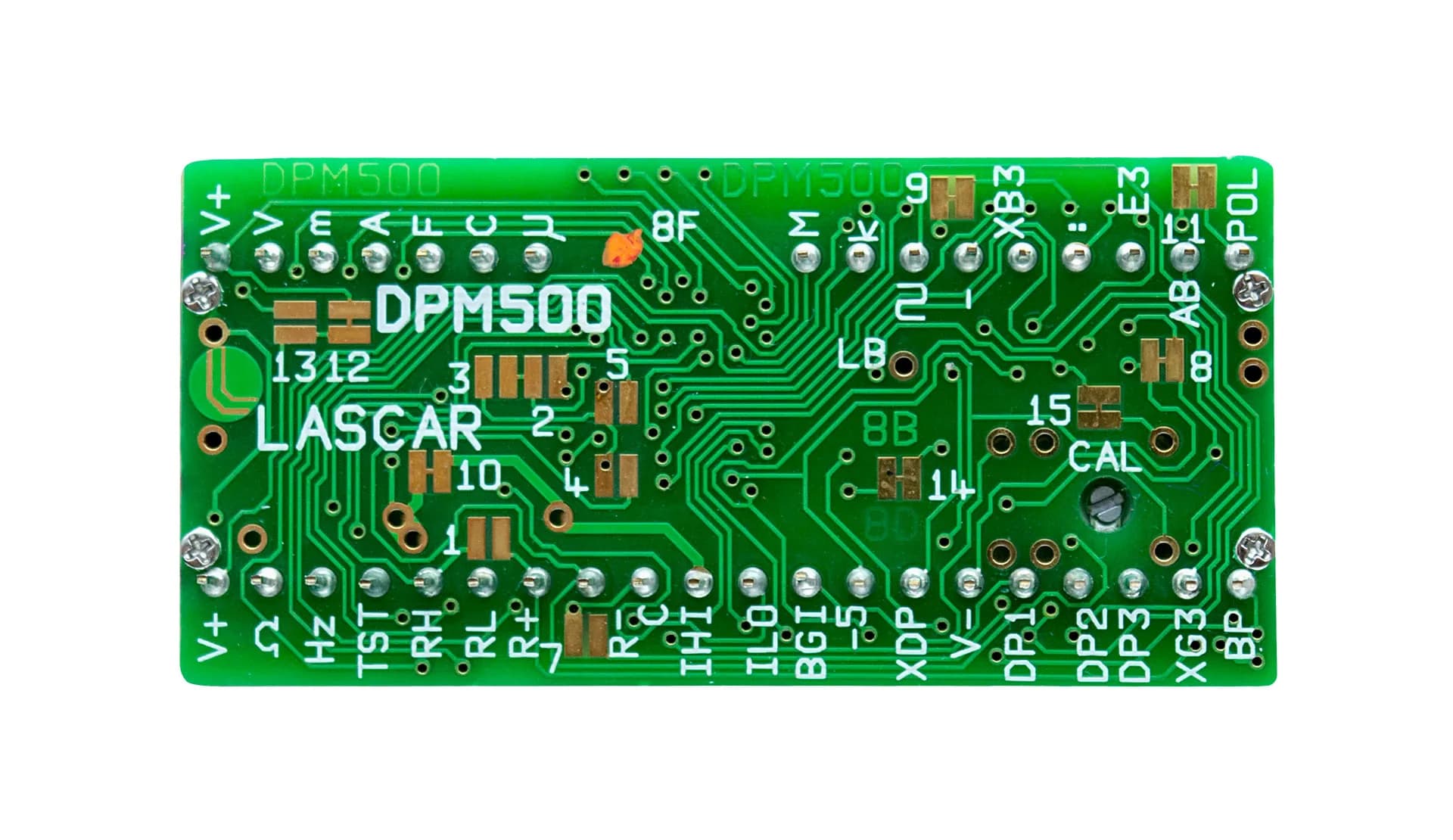

Woltomierz panelowy Lascar DPM 500 – LCD 12,5 mm

Format 40-pin DIL pozwala DPM 500 pracować zarówno w gnieździe na płytce, jak i w zabudowie panelowej. Moduł pokazuje wynik na ekranie LCD 3½ cyfry o wysokości 12,5 mm. Podstawowy tor przyjmuje 200 mV DC jako pełną skalę. Programowane pozycje przecinka, automatyczne zerowanie oraz rozpoznawanie polaryzacji umożliwiają przygotowanie czytelnego odczytu po zewnętrznym skalowaniu. Dostępne pola symboli pomagają oznaczyć jednostkę zgodną z funkcją gotowego przyrządu.

Dokładność całkowita ma wartość typową 0,05% i maksymalną 0,1% ±1 cyfra. DPM 500 wykonuje 3 odczyty na sekundę, pracuje od 0°C do 50°C i osiąga stabilność temperaturową 100 ppm/°C. Standardowy moduł zasila się napięciem od 7,5 do 14 V, przy wartości typowej 9 V. Należy odróżnić go od odmian S lub S-BL, które mają inny układ zasilania i mogą zawierać podświetlenie.

Otwór panelowy ma 57 × 27 mm. DPM 500 nadaje się do wskaźnika napięcia, panelu laboratoryjnego albo prezentacji kondycjonowanego sygnału procesowego. Zewnętrzny dzielnik lub bocznik może rozszerzyć zakres podstawowy, ale po zmianie trzeba wykonać kalibrację oraz sprawdzić dopuszczalną moc elementów. Symbole na ekranie powinny być sterowane zgodnie z rzeczywistą jednostką. Sam moduł nie zapewnia izolacji ani ochrony przed dotykiem; te wymagania musi spełnić obudowa i tor wejściowy kompletnego urządzenia.
