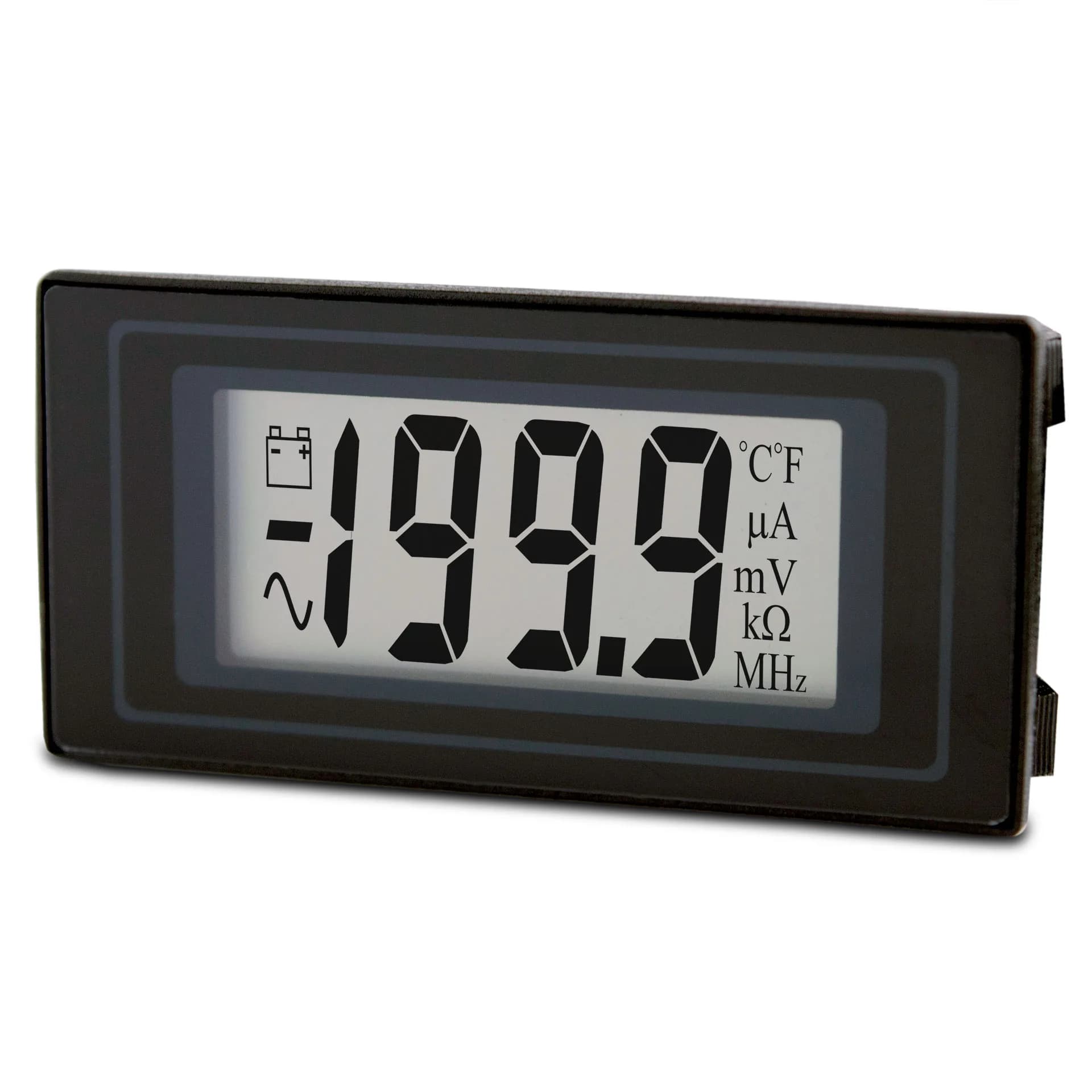

Woltomierz panelowy Lascar DPM 400 – LCD z symbolami

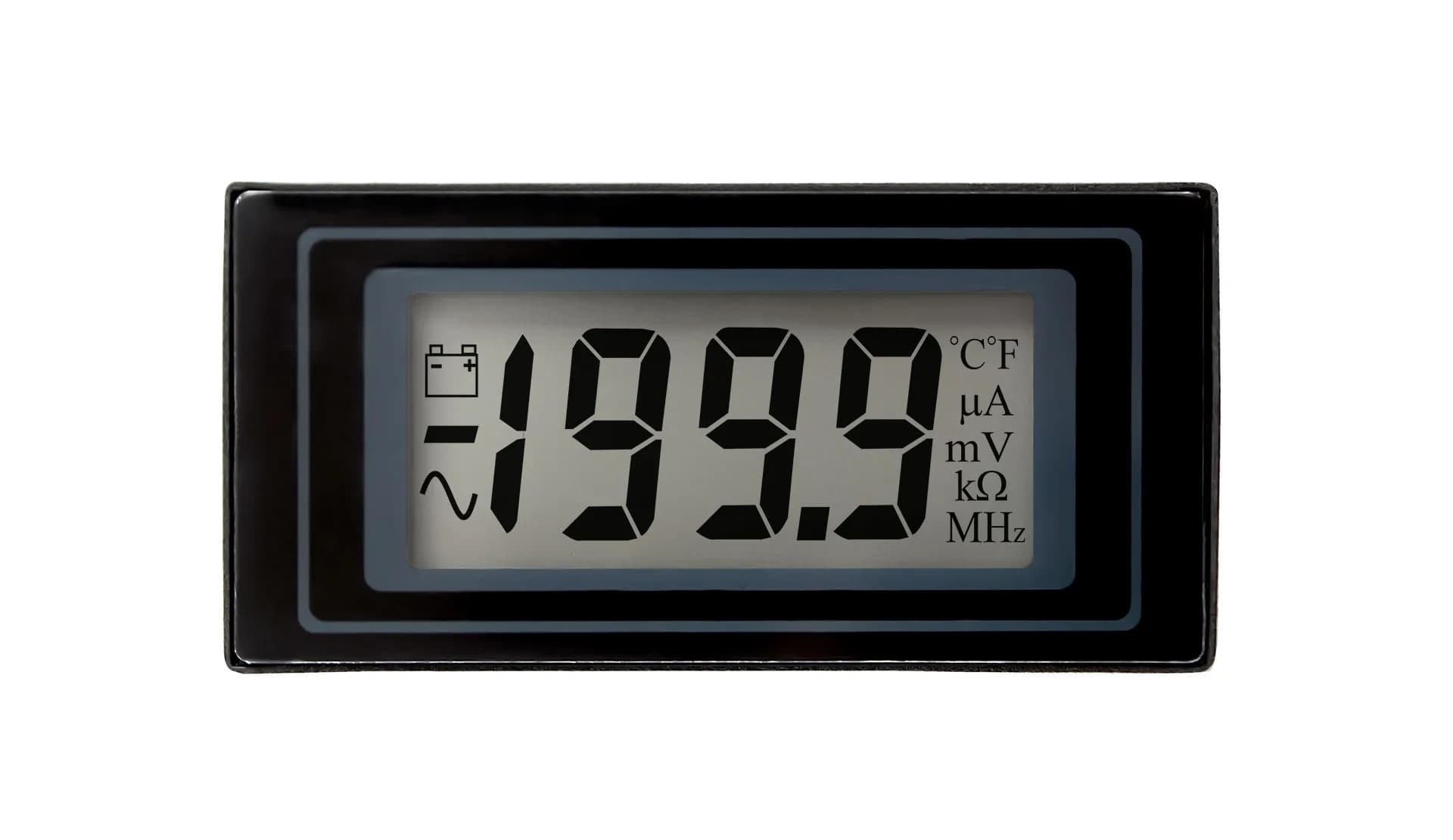

Pola symboli jednostek pozwalają DPM 400 przekazać więcej niż samą liczbę. Na ekranie LCD 3½ cyfry można uaktywnić oznaczenia przewidziane dla napięcia, prądu, temperatury, mocy i częstotliwości, odpowiednio do rzeczywistej funkcji urządzenia. Znaki mają 10 mm wysokości, a podstawowy zakres pełnej skali wynosi 200 mV DC. Automatyczne zerowanie i polaryzacja dbają o znak odczytu, zaś programowane przecinki dopasowują format do zewnętrznego skalowania.

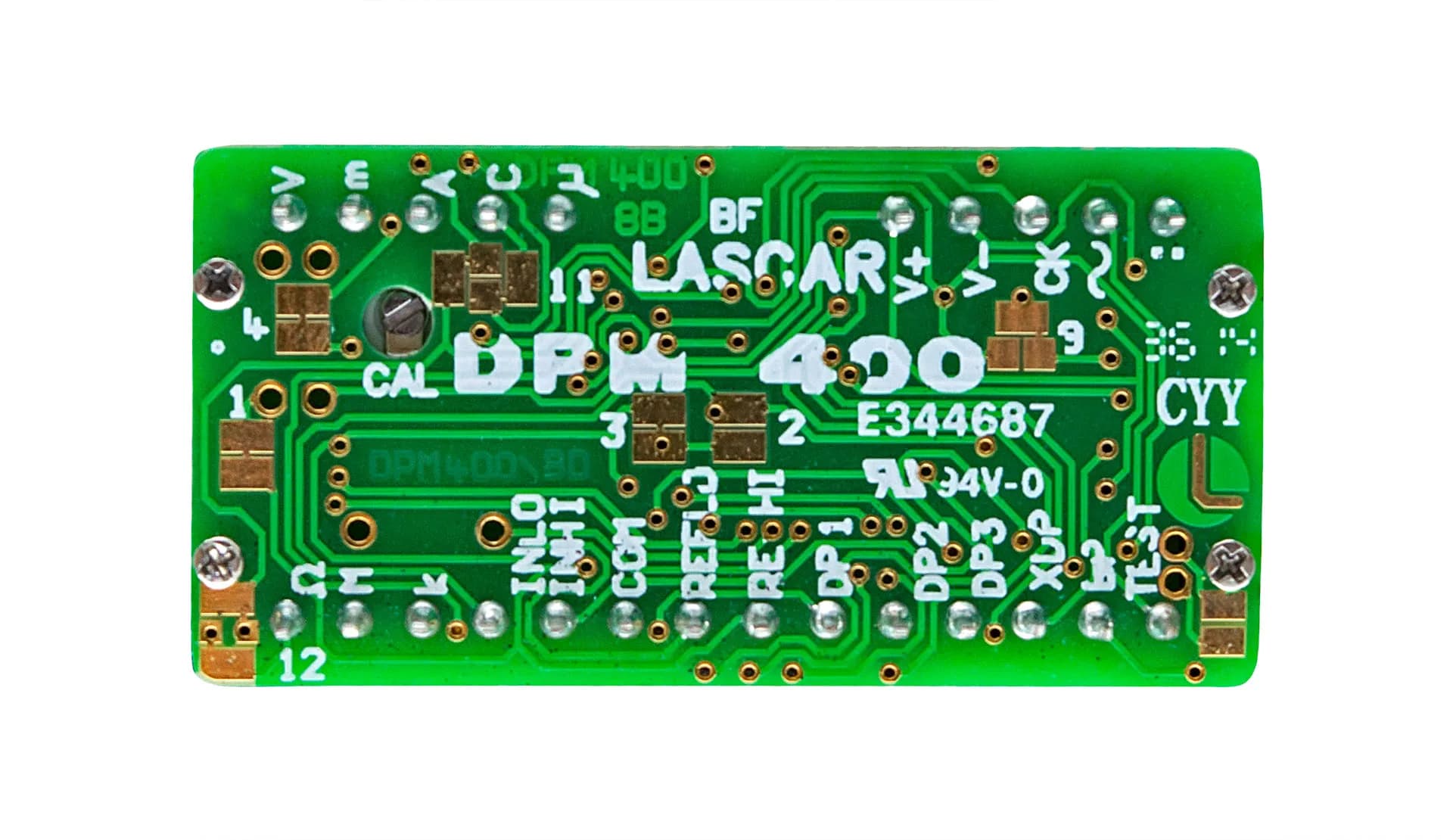

Typowa dokładność wynosi 0,05%, a maksymalna 0,1% ±1 cyfra. Moduł wykonuje 3 odczyty na sekundę, pracuje od 0°C do 50°C i ma stabilność temperaturową 100 ppm/°C. Zasilanie obejmuje od 7 do 14 V, przy wartości typowej 9 V. Próg sygnalizacji niskiego zasilania ustawiono na 7,5 V, co pozwala ostrzec użytkownika przed pracą przy zbyt małym napięciu. Format 28 wyprowadzeń umożliwia umieszczenie modułu w zgodnym gnieździe DIL.

DPM 400 może pełnić rolę wielkoformatowego opisu sygnału z czujnika, wskaźnika napięcia lub elementu własnego przyrządu. Otwór panelowy ma 45 × 22 mm. Włączenie symbolu jednostki musi odpowiadać zastosowanemu torowi, aby ekran nie sugerował innej wielkości niż mierzona. Zewnętrzne rezystory mogą zmienić pełną skalę, lecz wymagają ponownej kalibracji i doboru do spodziewanego napięcia. Próg niskiego zasilania jest tylko sygnałem pomocniczym; stabilność źródła oraz ochronę wejścia zapewnia projekt całego układu.
