Woltomierz panelowy Lascar DPM 40 – LED 11 mm

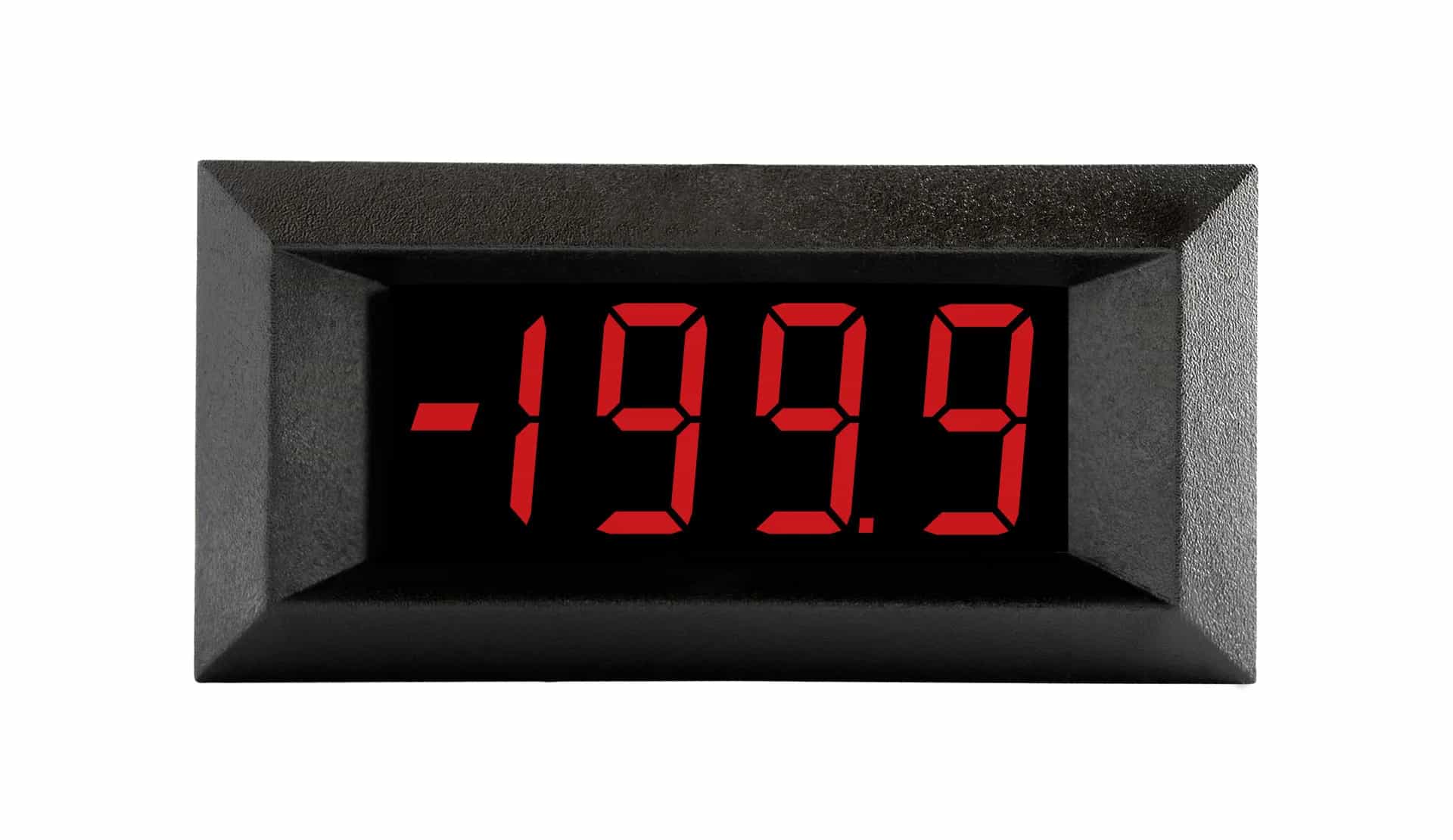

Czerwony filtr i wydajne diody tworzą w DPM 40 kontrastowy odczyt przy zmiennym oświetleniu stanowiska. Ekran LED 3½ cyfry ma znaki o wysokości 11 mm, a podstawowy zakres kończy się przy 200 mV DC. Moduł może pracować w trybie wejścia pojedynczego, różnicowego albo pływającego, zależnie od sposobu połączenia. Programowane punkty dziesiętne, automatyczne zerowanie i rozpoznawanie polaryzacji pozwalają opisać dodatni lub ujemny wynik w wybranej skali.

Dokładność całkowita wynosi 0,1% ±1 cyfra, liniowość ±1 cyfrę, a częstotliwość pomiaru 2,5 odczytu na sekundę. Po włączeniu należy przewidzieć 10 minut na rozgrzanie przed oceną dokładności. DPM 40 pracuje od 0°C do 50°C, ma stabilność temperaturową 150 ppm/°C i wymaga zasilania od 4,5 do 5,5 V, typowo 5 V. Pobór prądu mieści się od 50 do 90 mA, zatem zasilacz powinien zapewniać wartość maksymalną.

Moduł sprawdzi się jako wyraźny wskaźnik w zasilaczu, panelowym przyrządzie serwisowym albo stanowisku kontrolnym. Pełną skalę można rozszerzyć rezystorami lub bocznikiem, lecz po zmianie potrzebna jest ponowna kalibracja. Przy wyższych napięciach elementy zmiany skali muszą mieć właściwą wytrzymałość i być umieszczone zgodnie z zasadami bezpieczeństwa. DPM 40 nie ma obudowy ochronnej kompletnego miernika; sposób montażu, izolacja i dostęp użytkownika zależą od konstrukcji całego urządzenia.
