Wskaźnik pętli Lascar DPM 342 – od 4 do 20 mA z LED

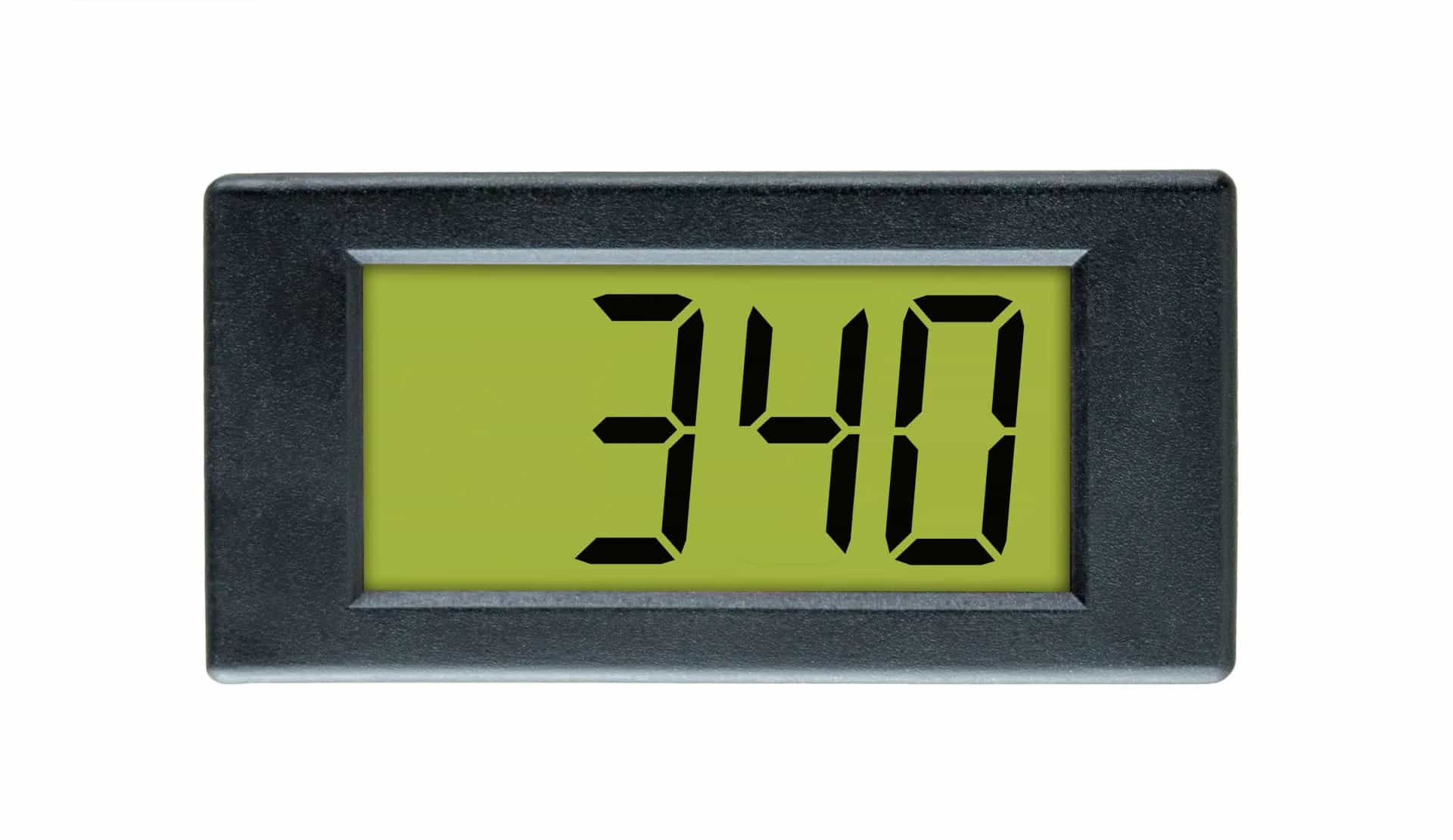

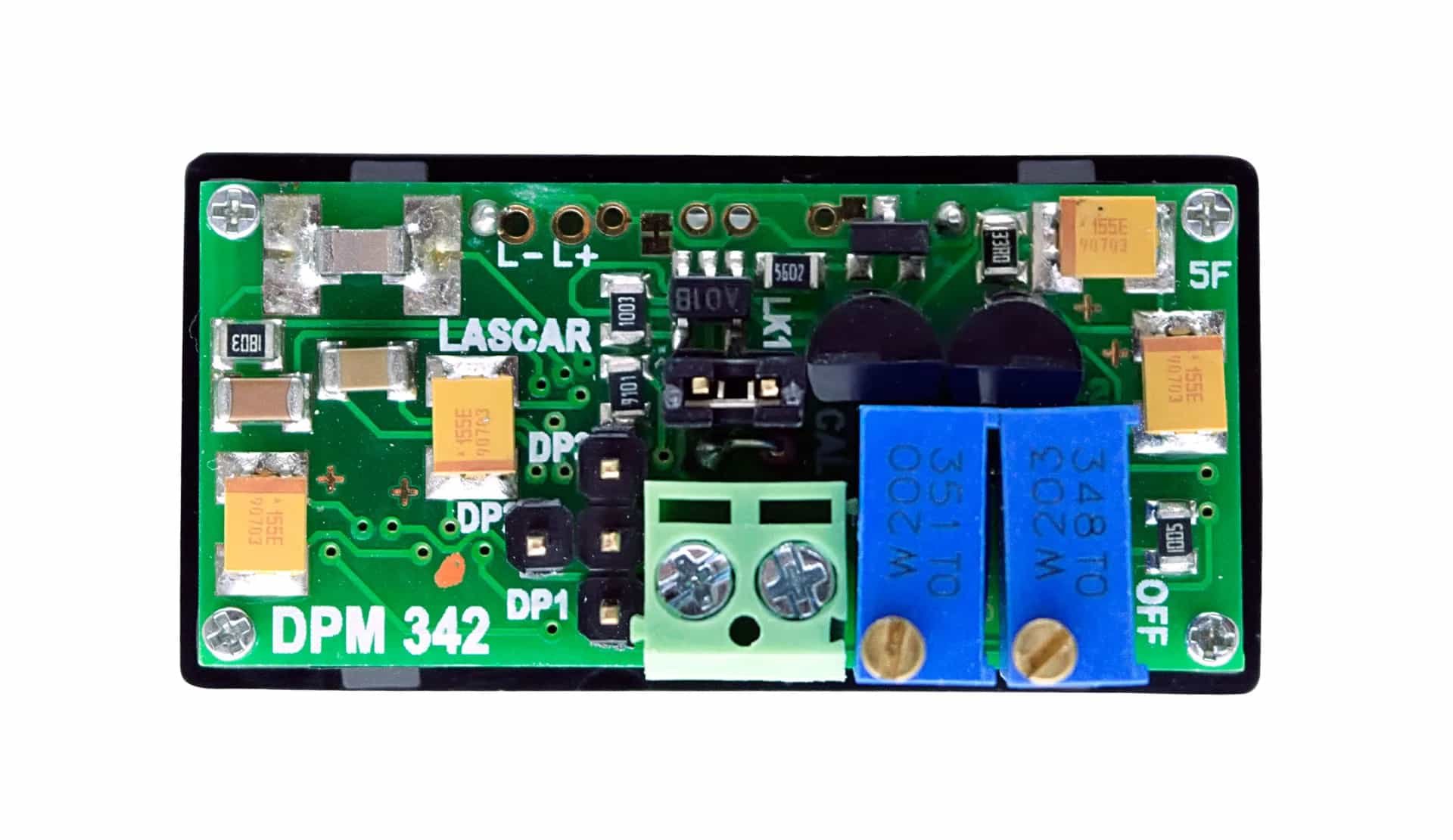

Energia pobierana bezpośrednio z pętli pomiarowej pozwala DPM 342 wyświetlać wartość bez osobnego zasilacza wskaźnika. Moduł pracuje w pętli od 4 do 20 mA i prezentuje wynik na podświetlanym ekranie LCD 3½ cyfry o wysokości znaków 11 mm. Dwa wieloobrotowe potencjometry służą do ustawienia zera i rozpiętości, a położenie przecinka wybiera się zworką. Połączenie wykonuje się na dwóch zaciskach śrubowych, bez lutowania przewodów instalacyjnych.

Spadek napięcia na wskaźniku wynosi od 5 do 6 V, typowo 5,6 V, i trzeba go uwzględnić w bilansie pętli. Dokładność całkowita mieści się od 0,05% do 0,1% ±1 cyfra, częstotliwość odczytu wynosi 3 razy na sekundę, a stabilność temperaturowa 200 ppm/°C. Moduł pracuje w temperaturze od 0°C do 50°C. Wartość pełnej skali przy 20 mA można ustawić od 0 do 1999, zaś regulacja przesunięcia obejmuje od -950 do +950 zliczeń.

DPM 342 pasuje do lokalnego wskazania wartości procesowej przesyłanej prądowo, modernizacji szafy bez wolnej gałęzi zasilającej albo prostego panelu przy nadajniku. Otwór montażowy ma 38,0 × 18,0 mm, a grubość panelu od 1,0 do 2,5 mm. Przed włączeniem trzeba sprawdzić zapas napięcia dla nadajnika, przewodów i wszystkich odbiorników w pętli; brak wystarczającego bilansu może uniemożliwić poprawny pomiar. Podświetlenie jest również zasilane z pętli, więc nie wymaga oddzielnego połączenia.
