Woltomierz panelowy Lascar DPM 340 – LED 8 mm

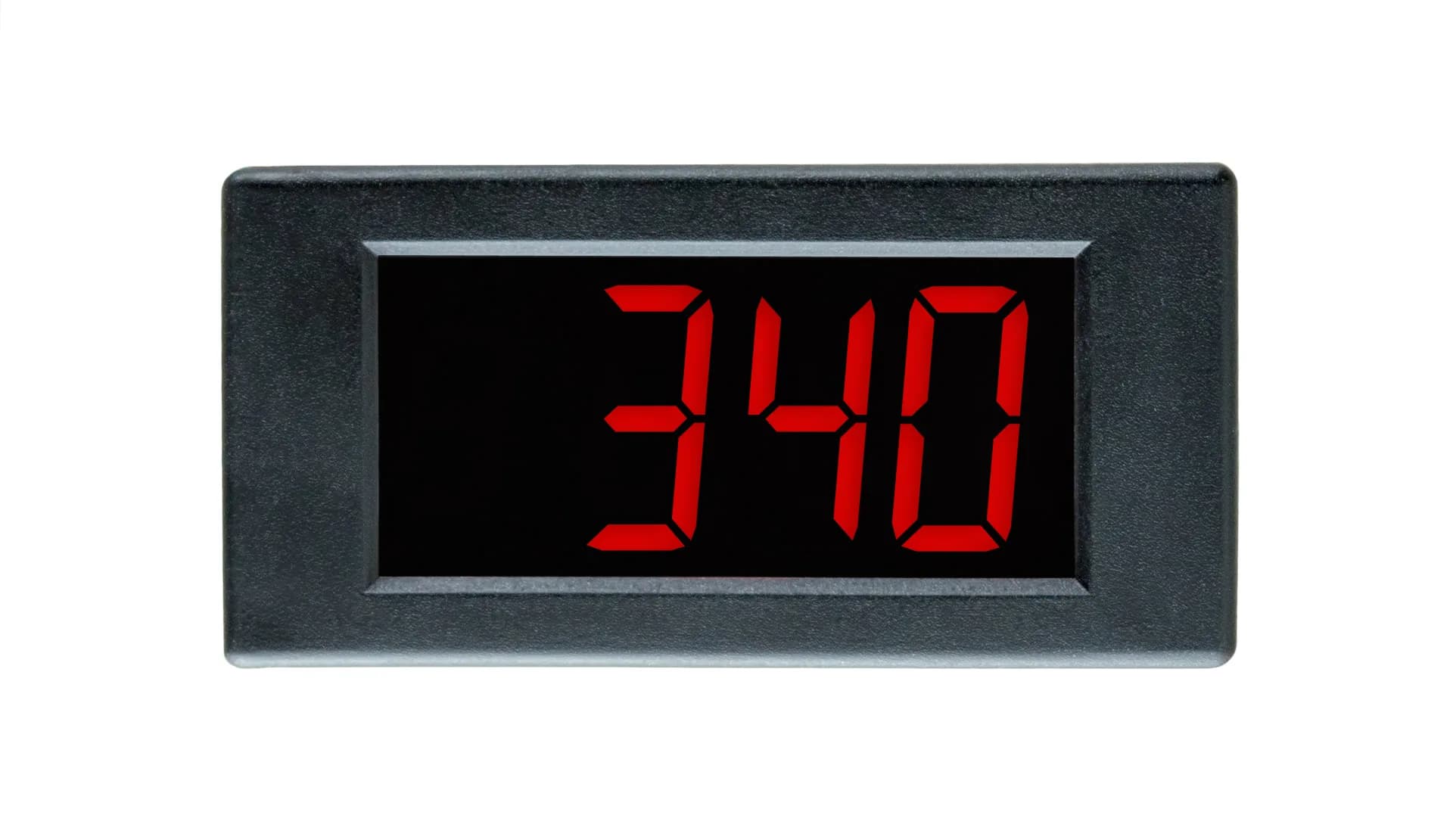

Jasne cyfry LED sprawiają, że DPM 340 pozostaje widoczny zarówno w słabym świetle, jak i na oświetlonym pulpicie. Miniaturowy moduł 3½-cyfrowy wykorzystuje znaki o wysokości 8 mm i jest osadzony w nośniku ze zintegrowaną ramką zatrzaskową. Podstawowa pełna skala wynosi 200 mV DC. Programowane punkty dziesiętne, automatyczne zerowanie i rozpoznawanie polaryzacji pozwalają dostosować zapis wyniku do zewnętrznego układu skalującego.

Dokładność całkowita wynosi typowo 0,05%, a maksymalnie 0,1% ±1 cyfra. Wskaźnik odświeża wynik 3 razy na sekundę, pracuje w temperaturze od 0°C do 50°C i ma stabilność temperaturową 150 ppm/°C. Zasilanie musi mieścić się od 4,75 do 5,25 V, z wartością typową 5 V. Pobór prądu zależy od pokazywanego wyniku i mieści się od 50 do 65 mA, dlatego źródło zasilania powinno być dobrane do najwyższej podanej wartości.

Otwór panelowy dla DPM 340 ma 38,0 × 18,0 mm, a grubość panelu od 1,0 do 2,5 mm. Moduł może pokazywać napięcie, przeskalowany prąd albo wynik z czujnika, jeżeli zewnętrzny tor sprowadzi sygnał do pełnej skali 200 mV. Po dodaniu rezystorów lub bocznika trzeba ponownie wykonać kalibrację i sprawdzić ich dopuszczalną moc. Ekran LED zwiększa czytelność, lecz wymaga stabilnego zasilania 5 V i nie powinien być podłączany do wyższej gałęzi bez odpowiedniego regulatora.
