Woltomierz Lascar DPM 2000S – jedno zasilanie 3,5–6,5 V

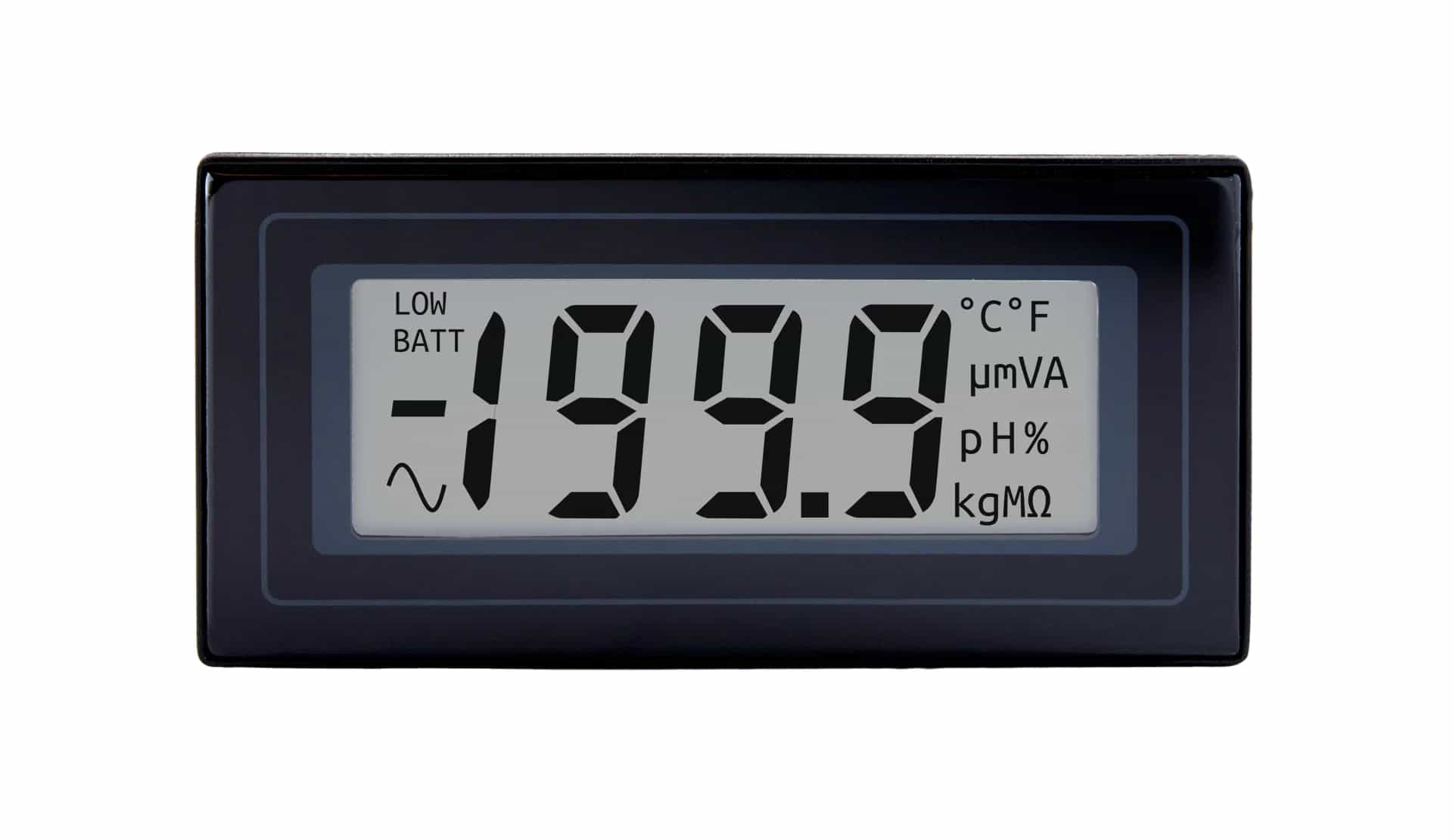

Wewnętrzny generator ujemnej szyny pozwala DPM 2000S pracować z jednym źródłem zasilania i mierzyć sygnał odniesiony do jego masy. Moduł pokazuje wynik na ekranie LCD 3½ cyfry o wysokości 15 mm, dlatego nadaje się do panelu, w którym odczyt ma być widoczny bez zbliżania się do urządzenia. Podstawowy zakres pełnej skali wynosi 200 mV DC. Automatyczne zerowanie i polaryzacja obsługują znak, a programowane miejsca dziesiętne pozwalają opisać wynik po zewnętrznym skalowaniu.

DPM 2000S zasila się napięciem od 3,5 do 6,5 V, z wartością typową 5 V. Dokładność wynosi typowo 0,05% i maksymalnie 0,1% ±1 cyfra. Ekran jest aktualizowany 3 razy na sekundę, temperatura pracy obejmuje od 0°C do 50°C, a stabilność temperaturowa ma wartość 30 ppm/°C. Oznaczenie S ma więc znaczenie elektryczne i nie powinno być pomijane przy wyborze zamiennika dla wersji standardowej.

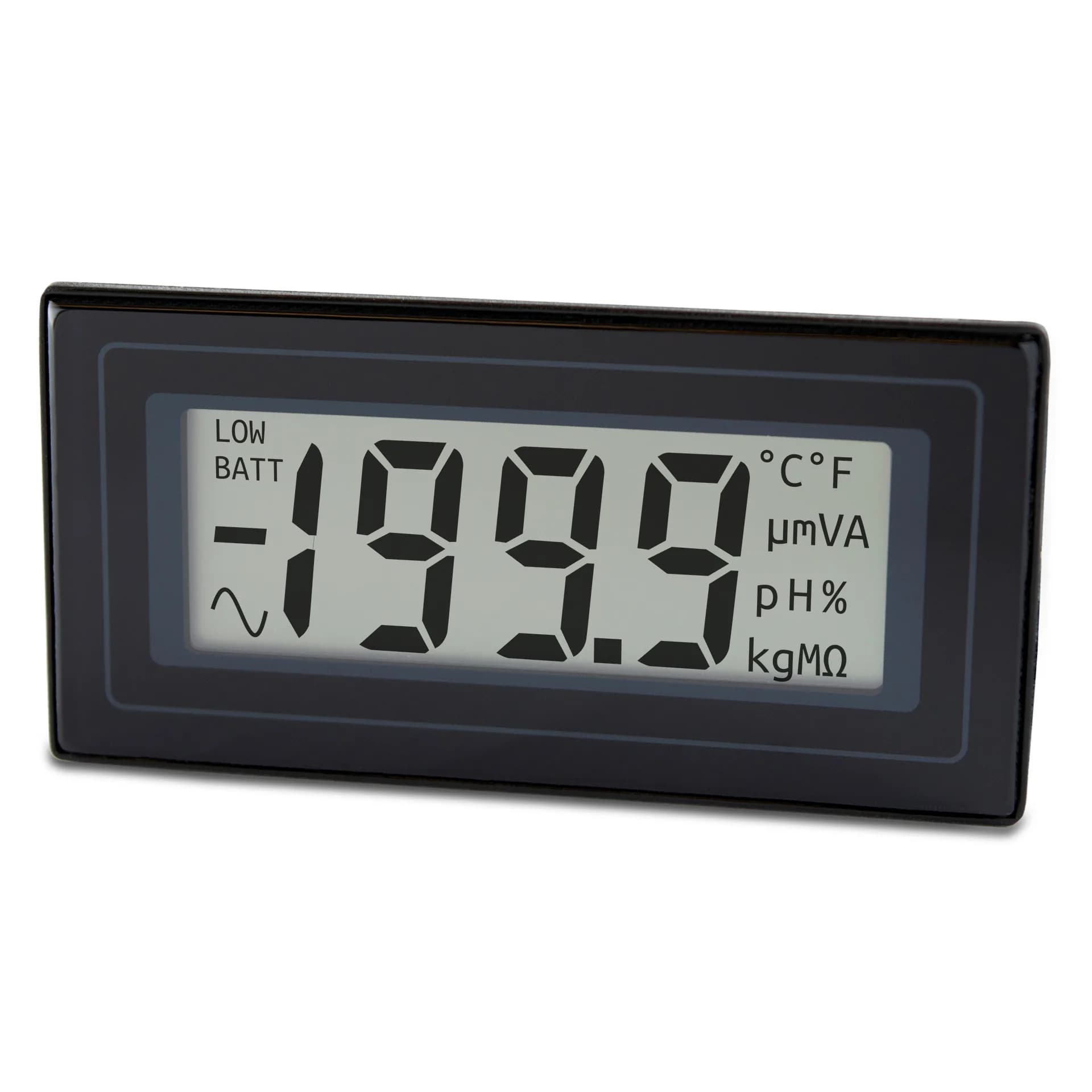

Jednozasilaniowy wariant sprawdzi się w urządzeniu z gałęzią 5 V, przyrządzie przenośnym lub wskaźniku sterowanym z tej samej płytki co źródło sygnału. Wewnętrzna szyna ujemna nie zapewnia separacji: wejście musi pozostać w dopuszczalnym obszarze względem zasilania. Zewnętrzny dzielnik albo bocznik może rozszerzyć zakres, ale wymaga ponownego wzorcowania i sprawdzenia strat mocy. Zdjęcie przypisane do karty pokazuje rodzinę DPM 2000; szczegóły wersji S należy przed zabudową porównać z rysunkiem technicznym.
