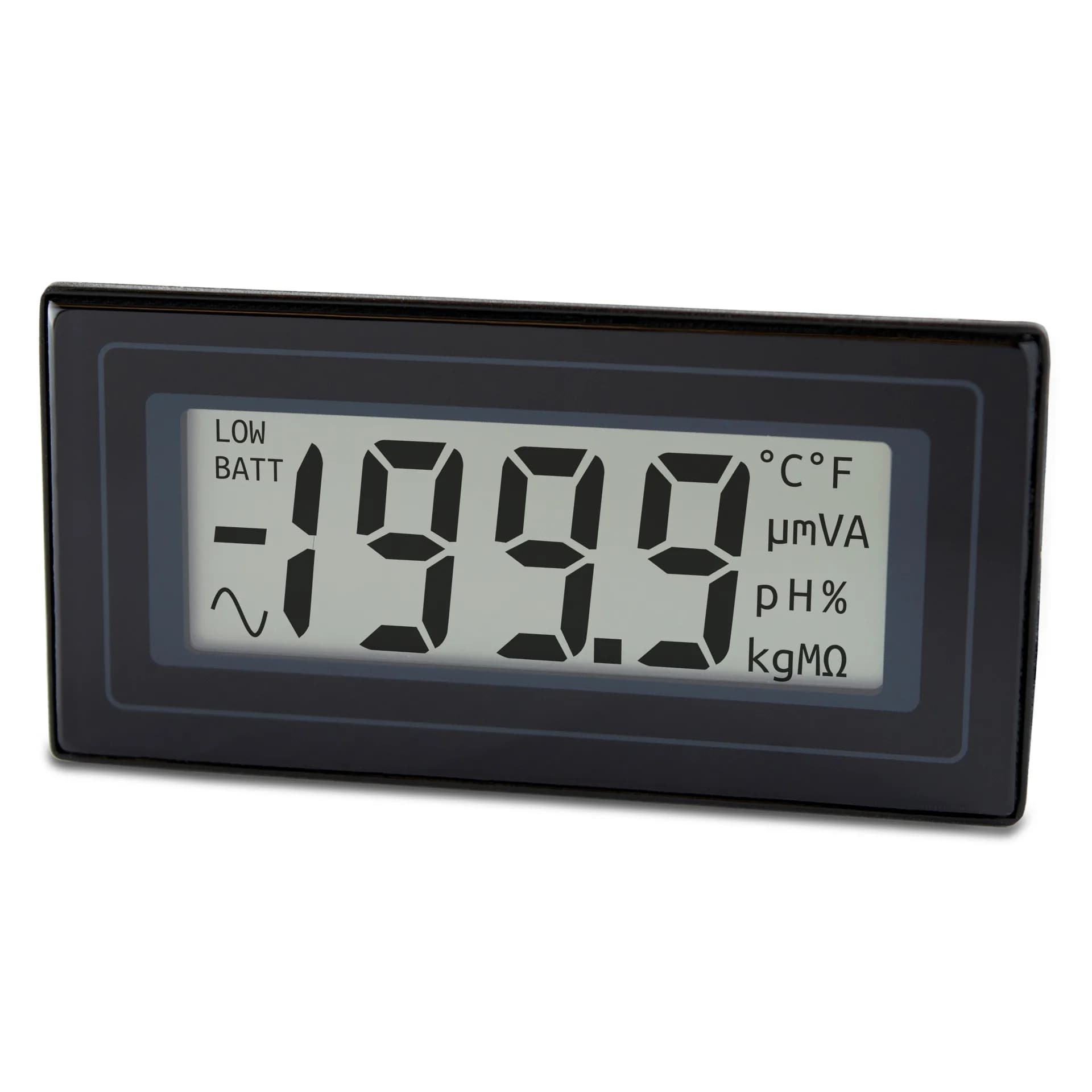

Woltomierz panelowy Lascar DPM 2000 – LCD 15 mm

Piętnastomilimetrowe cyfry dają DPM 2000 przewagę w panelach obserwowanych z większej odległości. Moduł wykorzystuje ekran LCD 3½ cyfry i ma podstawową pełną skalę 200 mV DC. Automatyczne zerowanie i rozpoznawanie polaryzacji upraszczają odczyt sygnału dodatniego lub ujemnego, a programowane punkty dziesiętne pozwalają dopasować zapis do jednostki po zastosowaniu właściwego skalowania. Źródło odniesienia wspiera stabilność wyniku przy zmianach temperatury.

Dokładność całkowita wynosi typowo 0,05% i maksymalnie 0,1% ±1 cyfra. DPM 2000 wykonuje 3 odczyty na sekundę, pracuje od 0°C do 50°C i ma stabilność temperaturową 30 ppm/°C. Zasilanie standardowego wariantu mieści się od 7,5 do 14 V, przy wartości typowej 9 V. Wewnętrzne pola symboli umożliwiają przygotowanie opisu wyniku dla różnych zastosowań, ale ich wykorzystanie powinno odpowiadać rzeczywistemu torowi pomiarowemu urządzenia.

Moduł nadaje się do rozbudowanego wskaźnika zasilacza, odczytu sygnału z przetwornika lub panelu laboratoryjnego. Zakres można zmieniać za pomocą rezystorów albo bocznika zgodnie ze schematem, jednak każda modyfikacja wymaga ponownej kalibracji. Dla sygnałów i skal o wyższym napięciu elementy zmiany skali powinny znajdować się poza modułem oraz mieć odpowiednią wytrzymałość. DPM 2000 nie jest wersją z jednym zasilaniem; jeżeli mierzony sygnał ma wspólną masę z zasilaniem, trzeba sprawdzić układ wejściowy albo wybrać odmianę S.
