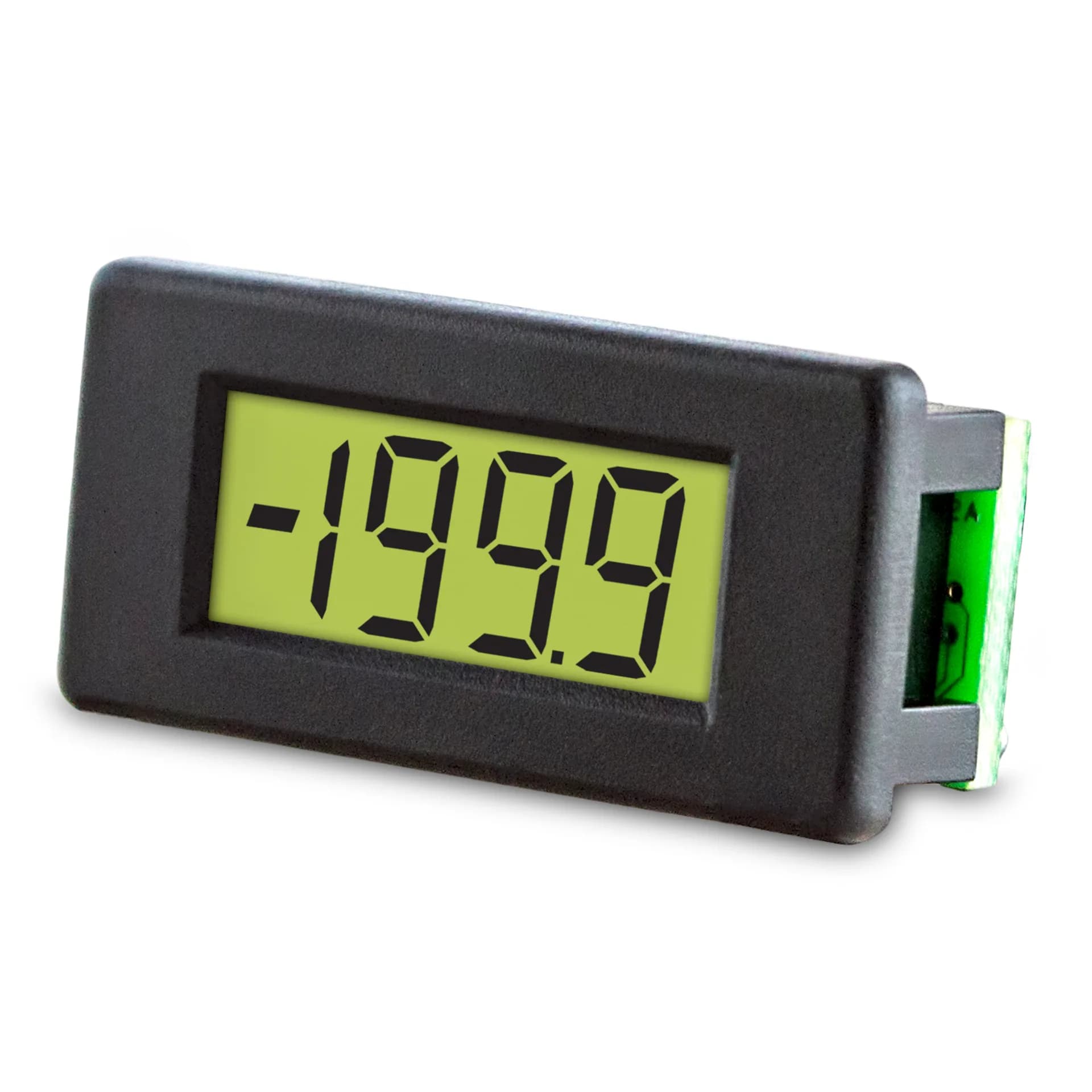

Woltomierz Lascar DPM 1AS-BL – LCD 5,5 mm z LED

Minimalna wysokość zabudowy ma znaczenie tam, gdzie na płycie czołowej liczy się każdy milimetr. DPM 1AS-BL wykorzystuje wyświetlacz LCD 3½ cyfry ze znakami o wysokości 5,5 mm, a jego obudowę można zatrzasnąć bezpośrednio w panelu. Wejście ma pełną skalę 200 mV DC. Wewnętrzny generator ujemnej szyny umożliwia pomiar sygnału odniesionego do masy własnego zasilania, natomiast automatyczne zerowanie, polaryzacja i programowane pozycje przecinka porządkują sposób prezentowania wyniku.

Moduł może być zasilany w układzie od 3,0 do 7,5 V między V+ a masą albo od 6,0 do 15,0 V między V+ i V-. Dokładność określono na 0,1% ±1 cyfra, częstotliwość pomiaru na 2,5 odczytu na sekundę, a stabilność temperaturową na 250 ppm/°C. Zakres temperatury pracy wynosi od 0°C do 50°C. Podświetlenie LED zasila się napięciem 5 V; przy wyższym napięciu potrzebny jest odpowiednio dobrany rezystor szeregowy.

DPM 1AS-BL pasuje do małych wskaźników zasilania, ręcznych przyrządów i lokalnych odczytów sygnałów po kondycjonowaniu. Otwór panelowy ma 28,4 × 11,4 mm, a obsługiwana grubość panelu mieści się od 1,0 do 2,5 mm. Wspólna masa nie stanowi separacji galwanicznej, więc sygnał wejściowy musi pozostawać w dopuszczalnym zakresie względem szyn modułu. Po dodaniu dzielnika lub bocznika zmieniającego skalę należy sprawdzić obciążenie elementów i ponownie wyregulować tor pomiarowy.
