Woltomierz Lascar DPM 160S – jedno zasilanie 3–7 V

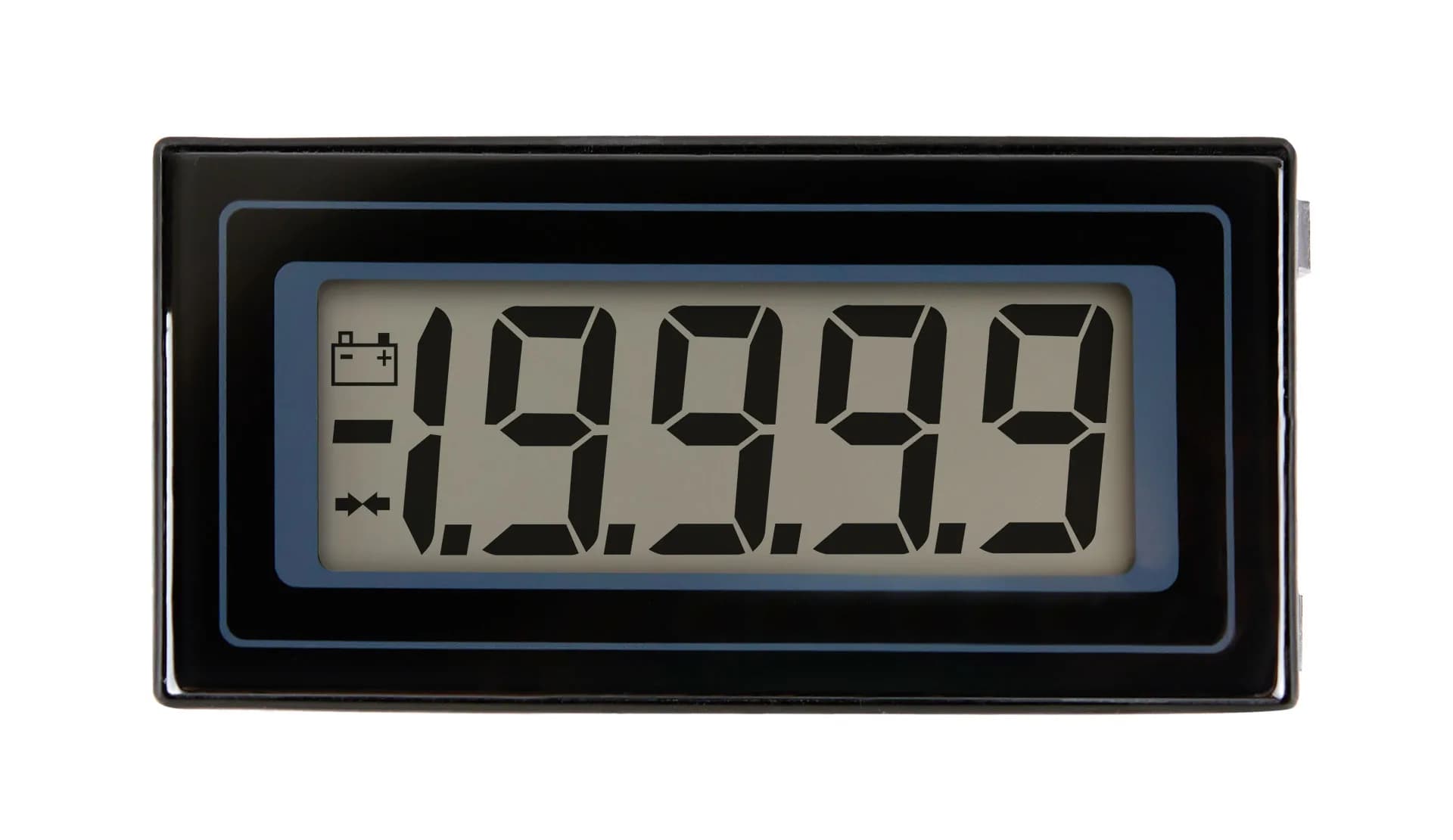

Wspólna masa zasilania i mierzonego sygnału jest przewidzianym układem pracy DPM 160S. Ta odmiana woltomierza 4½-cyfrowego może mierzyć sygnał odniesiony do własnej masy zasilania, o ile pozostaje on w dopuszczalnych granicach wejściowych. Wyświetlacz LCD ma cyfry 12,5 mm, a pełną skalę wybiera się między 200 mV i 2 V DC. Automatyczne zerowanie, polaryzacja oraz wybór przecinka pomagają przygotować czytelny odczyt bez dodatkowej obsługi przez użytkownika.

Wariant S pracuje z zasilaniem od 3 do 7 V, co odróżnia go od DPM 160 wymagającego wyższego napięcia. Parametry pomiarowe pozostają precyzyjne: dokładność typowa to 0,005%, maksymalna 0,01%, stabilność temperaturowa 30 ppm/°C, a częstotliwość aktualizacji 1,6 odczytu na sekundę. Dopuszczalna temperatura otoczenia wynosi od 0°C do 50°C. Dostępne są także funkcja zatrzymania wskazania oraz wyjścia, które sygnalizują przekroczenie górnej i dolnej części zakresu.

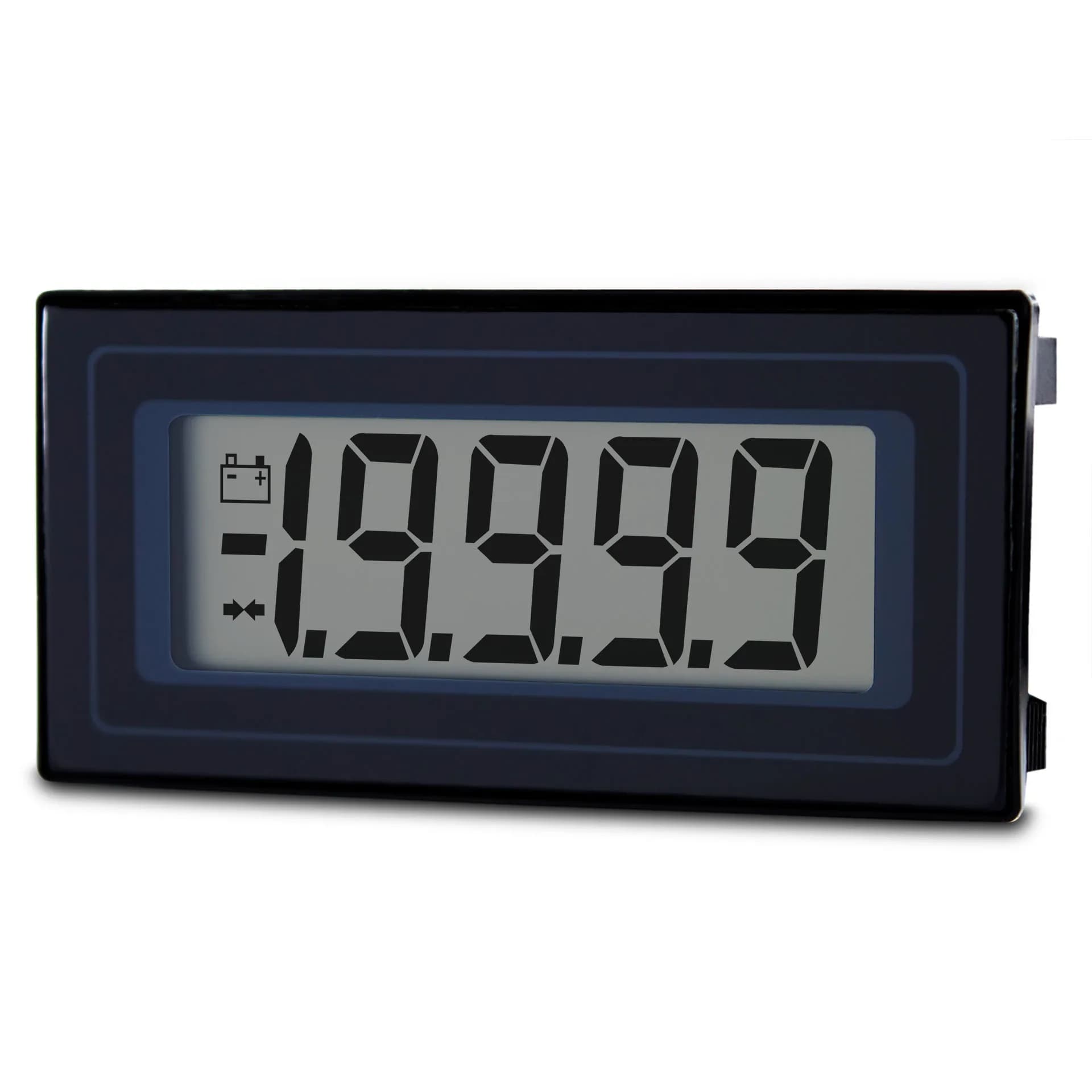

DPM 160S można zastosować w urządzeniu bateryjnym, przenośnym mierniku lub lokalnym wskaźniku zasilanym z tej samej gałęzi co tor wejściowy. Jedno zasilanie nie oznacza jednak dowolności połączeń: napięcie sygnału musi pozostawać w dozwolonym obszarze względem szyn, a wspólna masa nie daje separacji galwanicznej. Przy zmianie zakresu zewnętrznym dzielnikiem trzeba uwzględnić jego tolerancję i przeprowadzić kalibrację. Grafika na karcie przedstawia rodzinę produktu, dlatego szczegóły wyglądu wersji S należy potwierdzić przed wykonaniem panelu.
