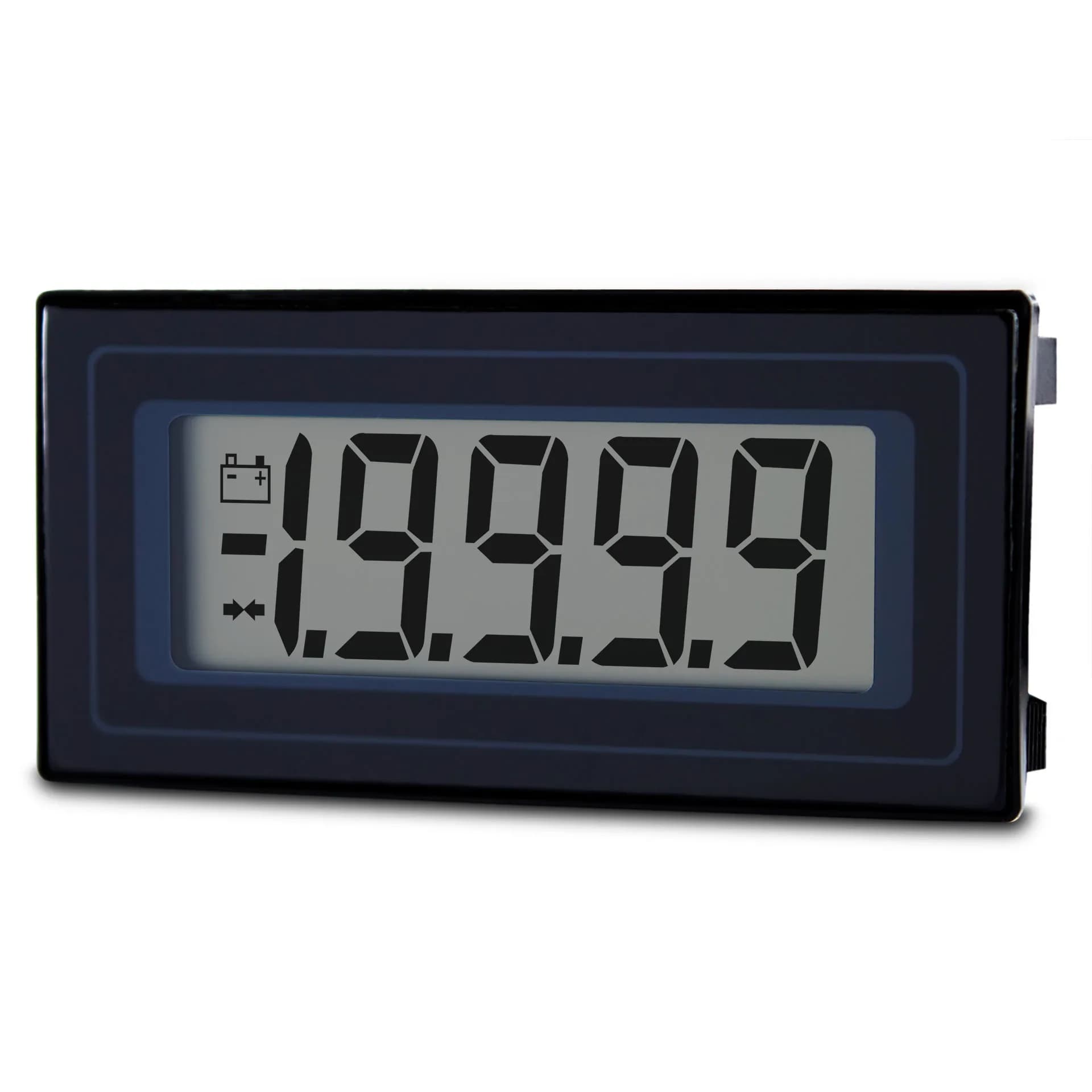

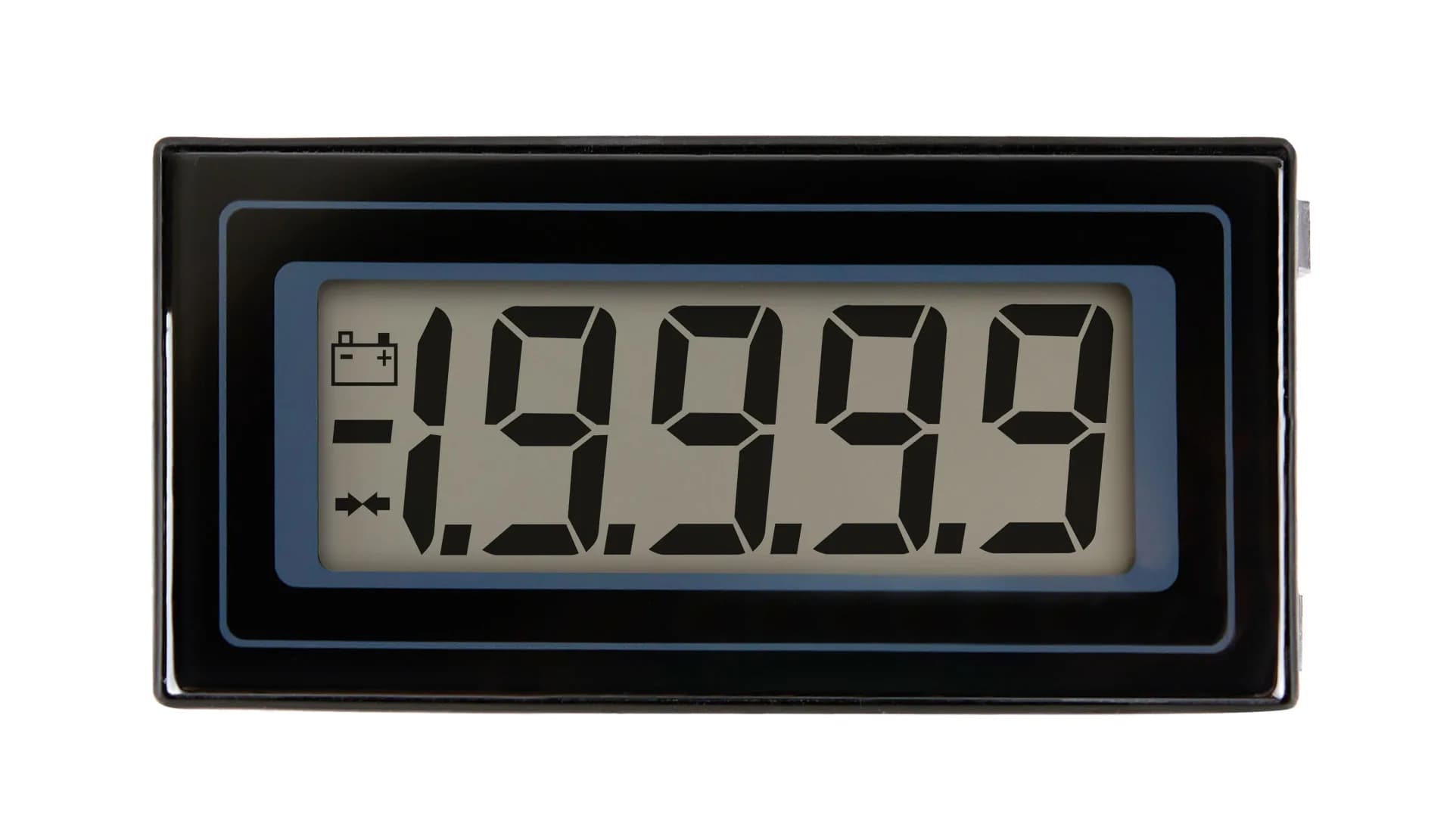

Woltomierz Lascar DPM 160 – LCD 4½ cyfry

Rozdzielczość 4½ cyfry pozwala DPM 160 pokazać subtelniejsze zmiany sygnału niż typowe moduły 3½-cyfrowe. Woltomierz LCD ma znaki o wysokości 12,5 mm oraz wybierany zakres pełnej skali 200 mV albo 2 V DC. Przecinki dziesiętne, pamięć wskazania i sygnały przekroczenia zakresu ułatwiają włączenie modułu do bardziej rozbudowanego przyrządu. Automatyczne zerowanie i rozpoznawanie polaryzacji odpowiadają za poprawny znak wyniku bez ręcznej zmiany połączeń wejściowych.

Typowa dokładność całkowita wynosi 0,005%, a maksymalna 0,01%. Moduł wykonuje 1,6 odczytu na sekundę, pracuje w temperaturze od 0°C do 50°C i osiąga stabilność temperaturową 30 ppm/°C. DPM 160 zasila się napięciem od 6 do 14 V, a pobór prądu wynosi typowo 1 mA. Dzięki wyjściom sygnalizującym przekroczenie górnej i dolnej części zakresu układ nadrzędny może reagować na wynik, nie analizując optycznie ekranu.

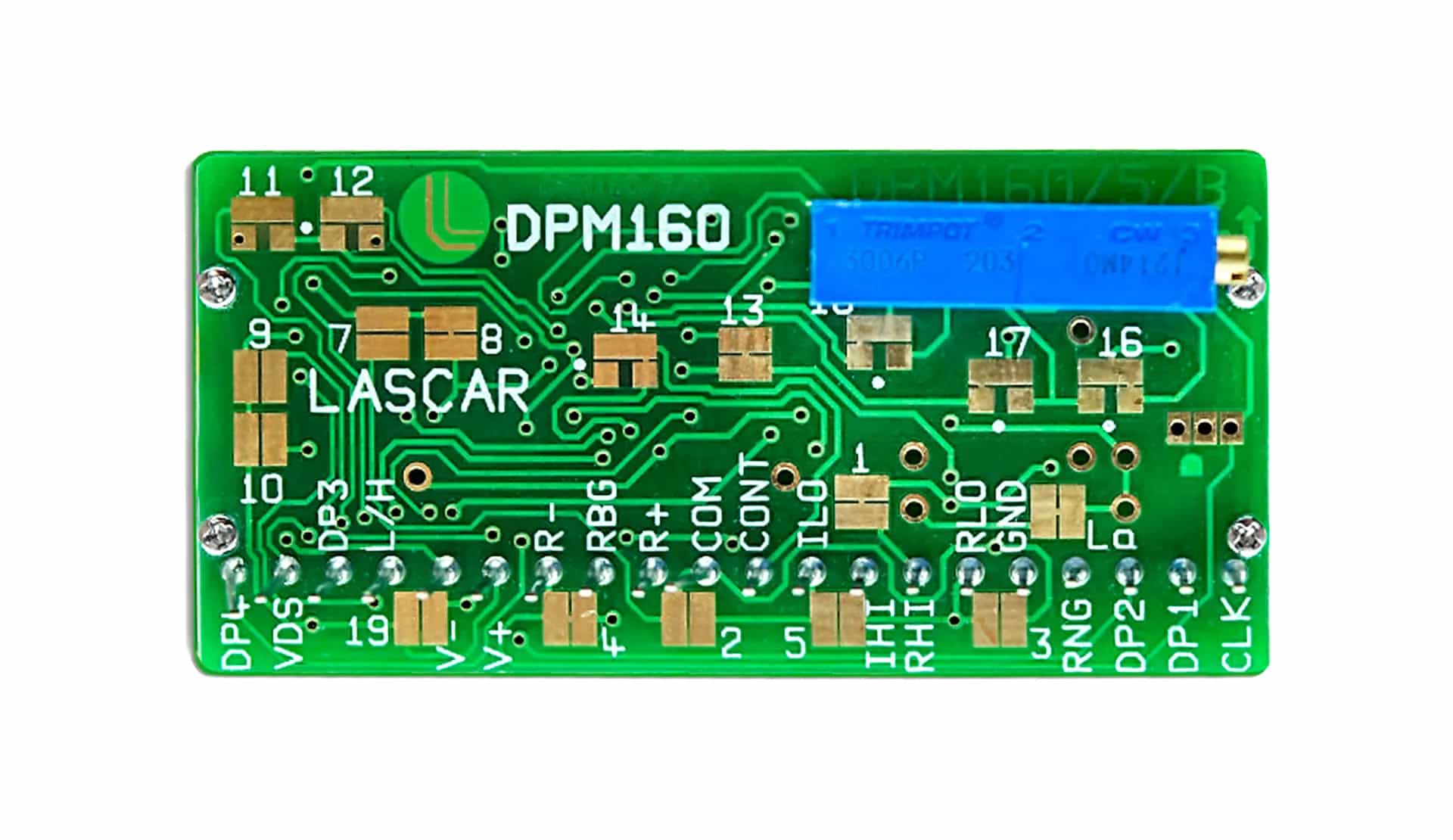

Pełna skala 2 V jest wybierana połączeniem odpowiedniego wejścia, natomiast dla 200 mV pozostaje ono niepodłączone zgodnie z dokumentacją. DPM 160 nadaje się do precyzyjnego odczytu napięcia odniesienia, sygnału z mostka po kondycjonowaniu lub wartości procesowej przeskalowanej do wejścia. Projektant musi uwzględnić wspólną masę sygnału i zasilania, dopuszczalne położenie napięć wejściowych względem szyn oraz potrzebę ponownej kalibracji po zmianie toru pomiarowego. Moduł nie zastępuje izolowanego przetwornika wejściowego.
