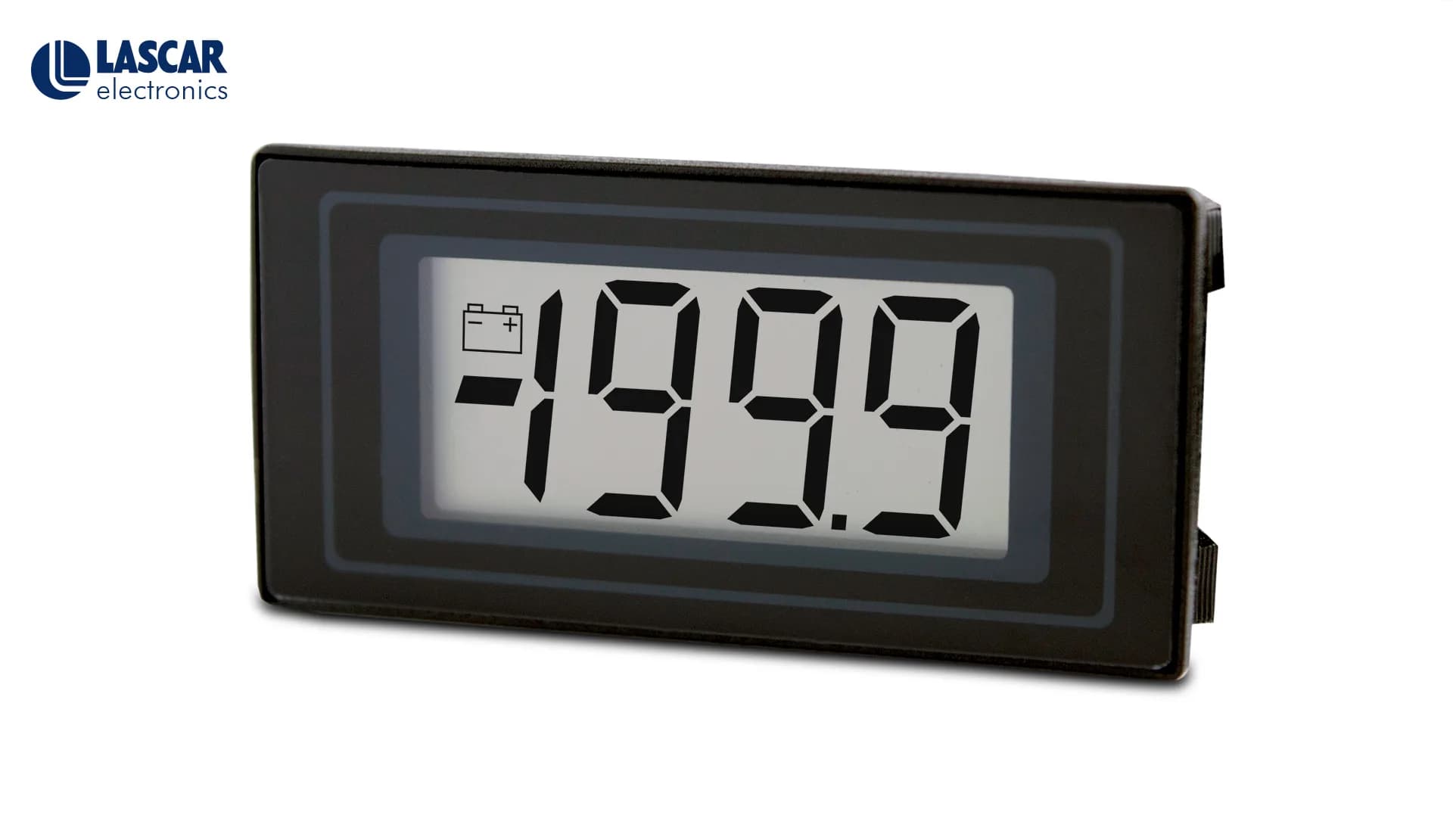

Woltomierz panelowy Lascar DPM 125 – LCD 12,5 mm

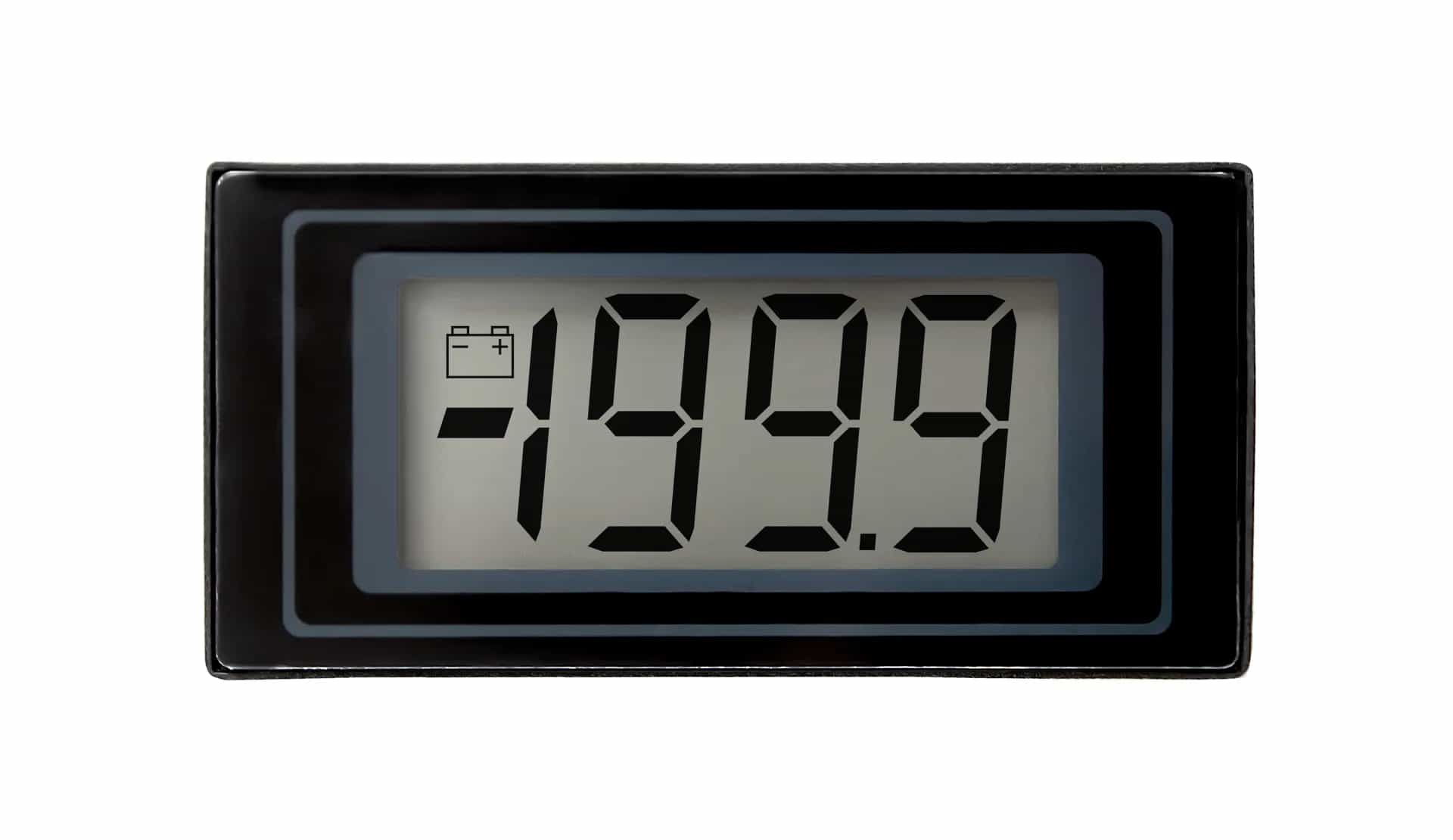

Duże cyfry w niewielkiej zabudowie są główną zaletą modułu DPM 125. Ekran LCD ma format 3½ cyfry, a wysokość znaku wynosi 12,5 mm, dzięki czemu wynik pozostaje wyraźny mimo kompaktowej płytki. Podstawowy zakres pomiarowy kończy się przy 200 mV DC. Automatyczne zerowanie i polaryzacja obsługują znak wyniku, natomiast logicznie wybierane przecinki pozwalają przygotować prezentację wartości po zastosowaniu zewnętrznego układu skalującego.

DPM 125 aktualizuje wskazanie 3 razy na sekundę. Typowa dokładność jest określona jako 0,05%, a maksymalna jako 0,1% ±1 cyfra; liniowość wynosi ±1 cyfrę. Zakres temperatury pracy obejmuje od 0°C do 50°C, a stabilność temperaturowa to 100 ppm/°C. Moduł zasila się napięciem od 7,5 do 14 V między V+ i V-, przy wartości typowej 9 V. Osobny sygnał niskiego poziomu baterii może zostać wykorzystany do ostrzegania użytkownika o pogarszających się warunkach zasilania.

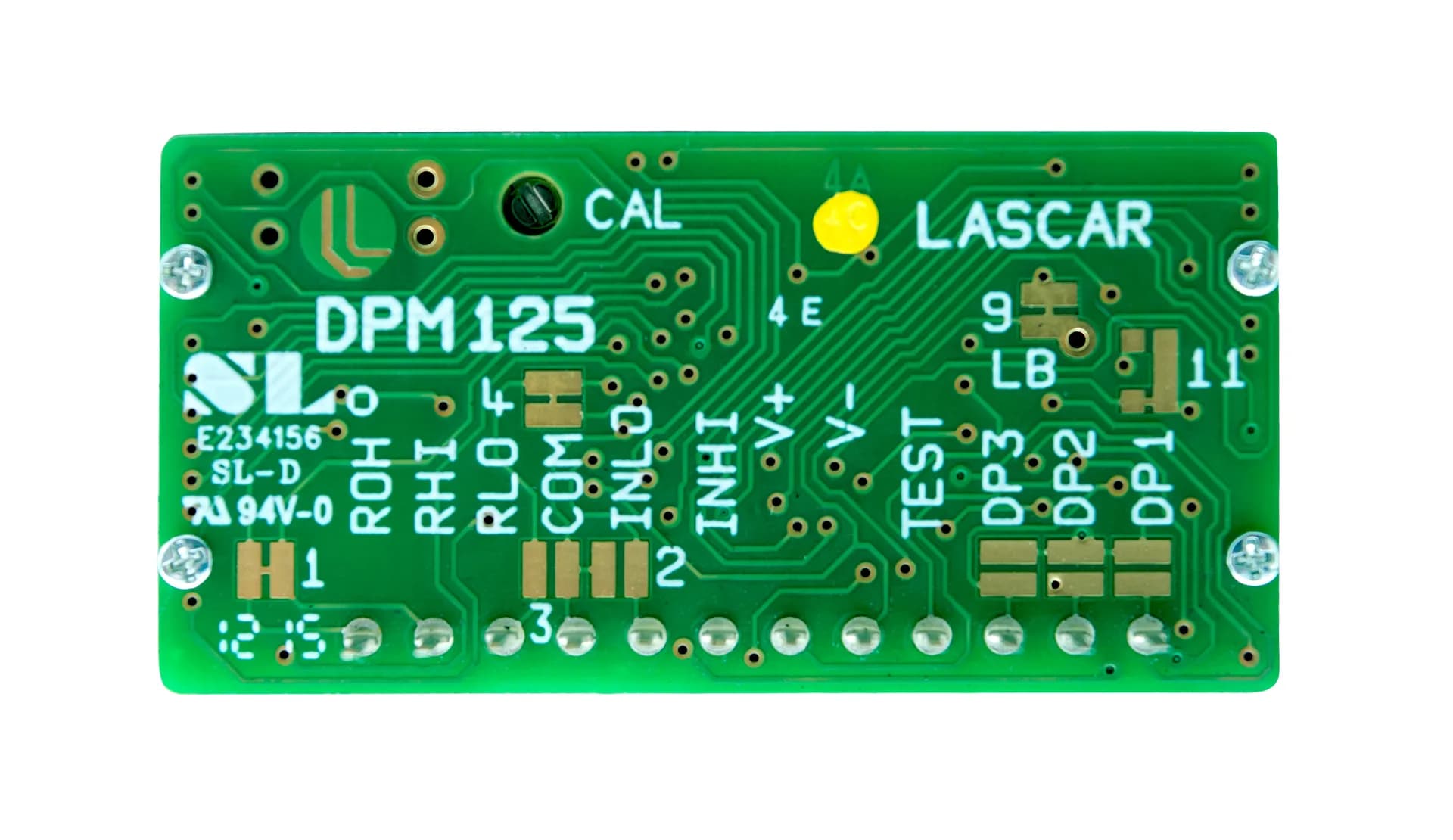

Przyrząd można umieścić w gnieździe jednorzędowym lub zamontować w płycie czołowej; podany otwór panelowy ma 45 × 22,2 mm. DPM 125 nadaje się do wskaźników napięcia, odczytu sygnału z czujnika po kondycjonowaniu oraz prostych przyrządów przenośnych. Zmiana zakresu przez rezystory zewnętrzne wymaga odpowiedniego doboru ich parametrów i ponownej kalibracji modułu. Przed połączeniem należy także sprawdzić dopuszczalne napięcia wejść względem zasilania, ponieważ pełna skala nie jest równoznaczna z odpornością zacisków na dowolne napięcie.
