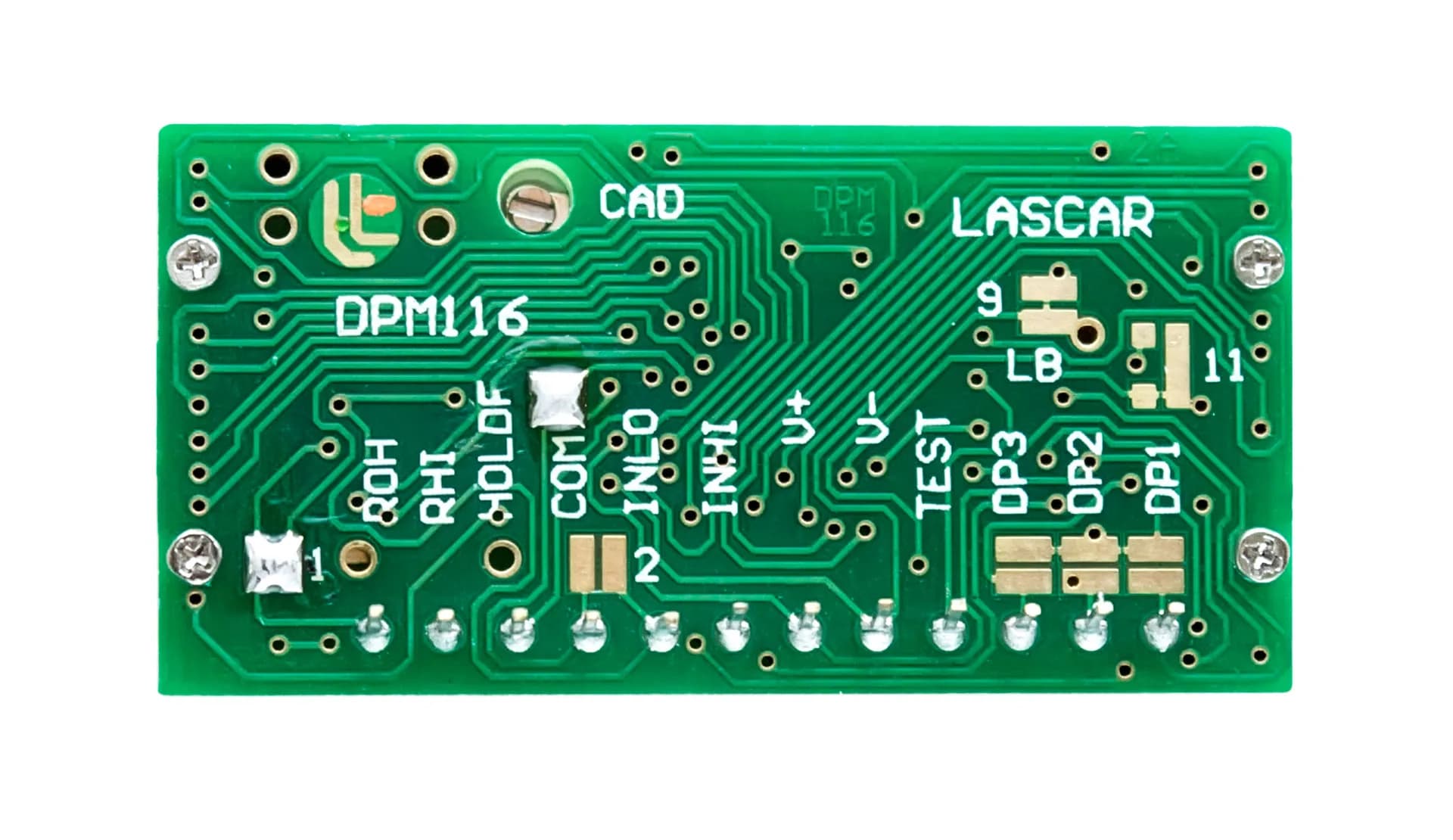

Woltomierz panelowy Lascar DPM 116 – LCD 200 mV

Funkcja zatrzymania wyniku wyróżnia DPM 116 wśród kompaktowych modułów pomiarowych do zabudowy. Woltomierz prezentuje wynik na wyświetlaczu LCD 3½ cyfry o wysokości znaków 12,5 mm, a jego podstawowy zakres pełnej skali wynosi 200 mV DC. Automatyczne zerowanie i rozpoznawanie polaryzacji ograniczają liczbę czynności potrzebnych przy zwykłym odczycie. Położenie przecinka wybiera się logicznie, dzięki czemu opis jednostki i skalowanie można dopasować do sygnału przygotowanego przez zewnętrzny dzielnik lub układ pomiarowy.

Typowy błąd całkowity wynosi 0,05%, a wartość maksymalna 0,1% z uwzględnieniem 1 cyfry. Moduł wykonuje 3 odczyty na sekundę i pracuje w temperaturze od 0°C do 50°C; stabilność temperaturową określono na 100 ppm/°C. Zasilanie między zaciskami V+ i V- może mieć od 7,5 do 14 V, przy wartości typowej 9 V. Wskaźnik niskiego poziomu baterii pomaga rozpoznać spadek zasilania, ale nie zastępuje kontroli warunków całego toru pomiarowego.

DPM 116 można wpiąć do gniazda jednorzędowego albo osadzić w panelu przy użyciu przewidzianej konstrukcji zatrzaskowej. Otwór panelowy ma 45 × 22,2 mm. Pamięć odczytu przydaje się wtedy, gdy wartość trzeba zatrzymać do bezpiecznego odczytania po zmianie sygnału. Przy projektowaniu należy zachować limity wejść względem szyn zasilania, dobrać rezystory skali do oczekiwanego zakresu i po zmianie skali ponownie wykonać kalibrację. Moduł jest elementem urządzenia, dlatego ostateczne oznaczenia oraz ochronę elektryczną zapewnia projektant całego panelu.
