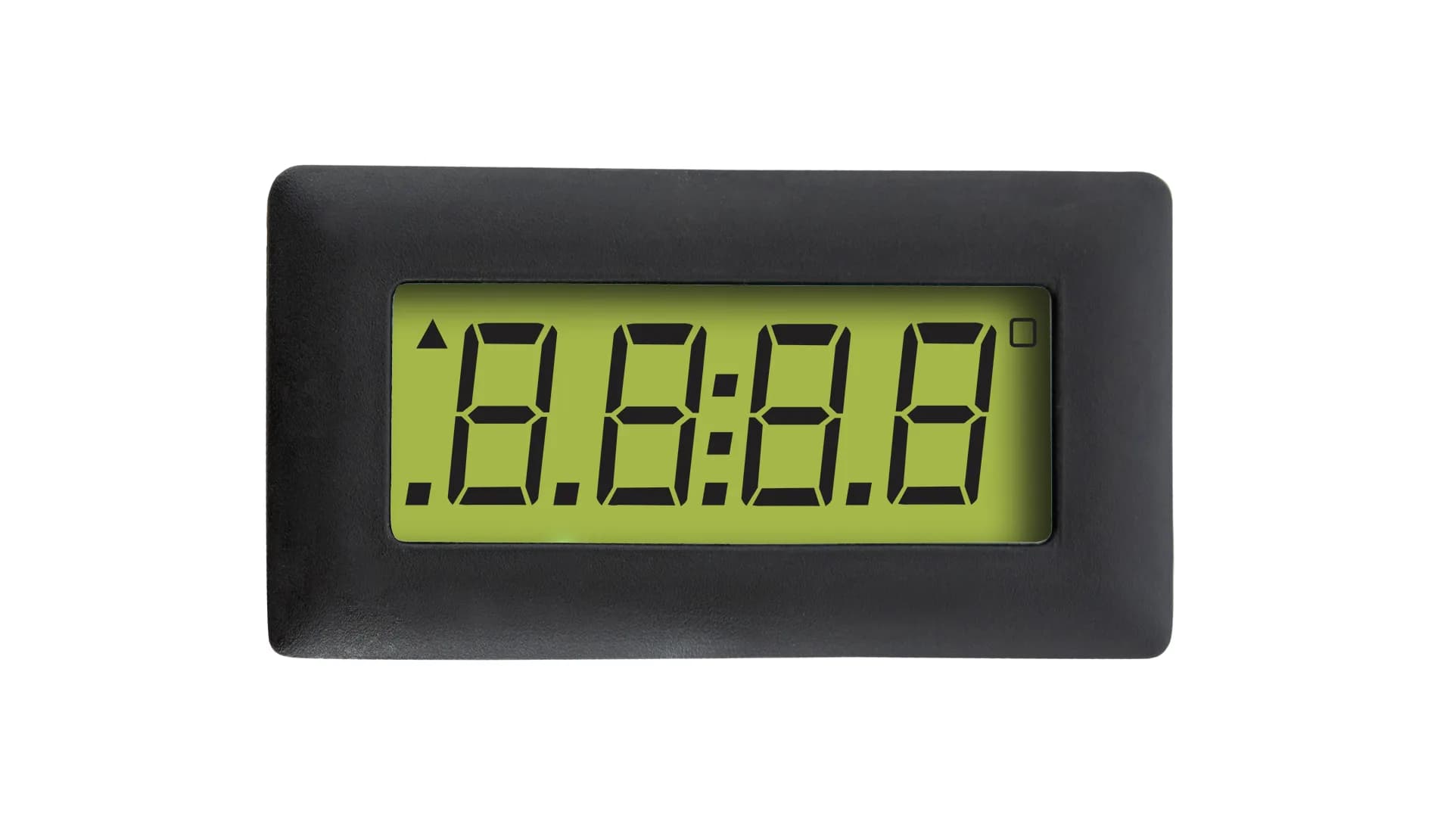

Moduł wyświetlacza Lascar DDM 4 – 4 cyfry LCD

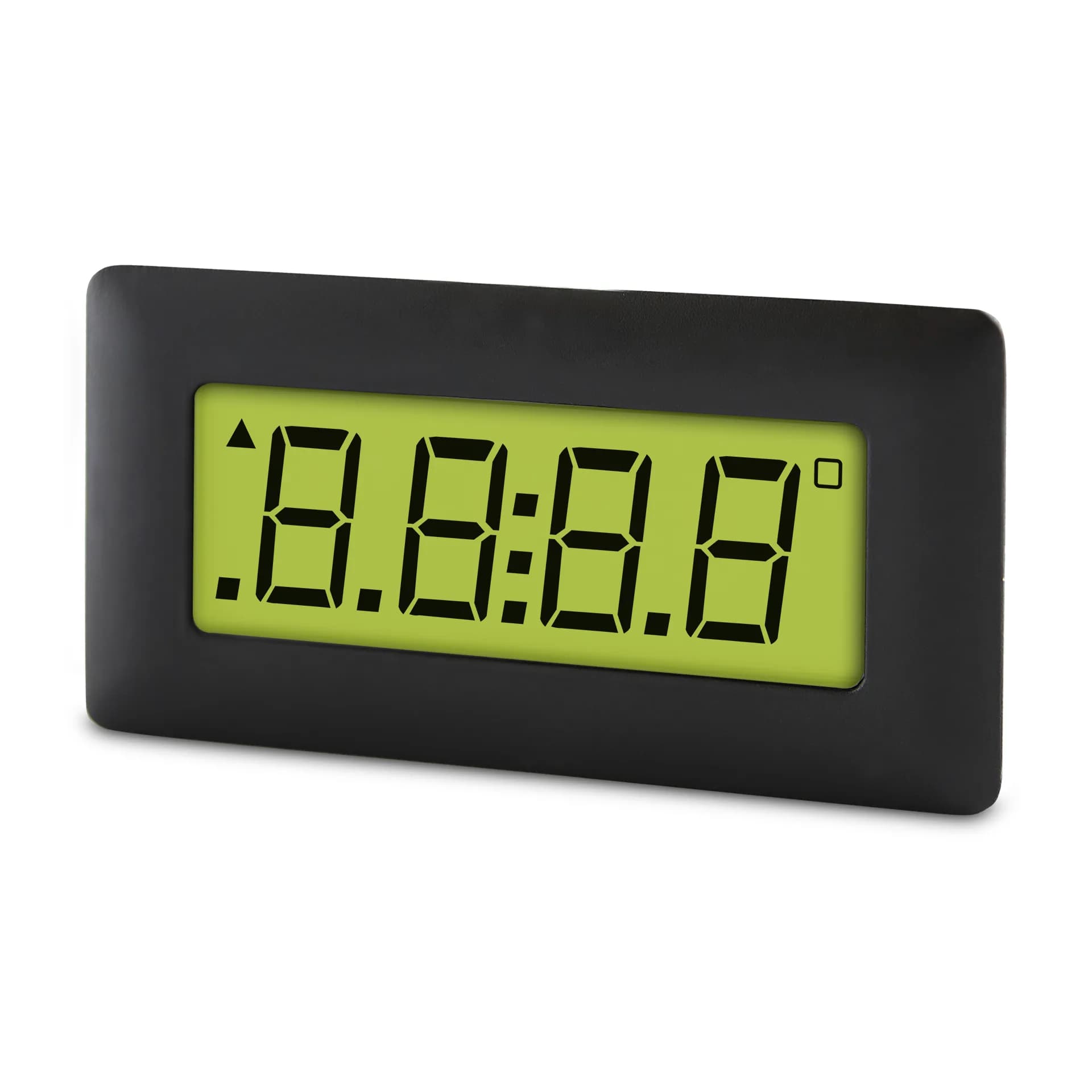

Cztery niezależnie sterowane pola cyfr czynią DDM 4 czytelnym interfejsem między układem mikroprocesorowym a użytkownikiem urządzenia. Moduł LCD pozwala wyświetlać cyfry od 0 do 9, znaki od A do F oraz inne układy segmentów, ponieważ sterowanie obejmuje każdy segment osobno. Znaki mają wysokość 12,7 mm. Do przekazywania obrazu służą trzy linie: zegar, wejście danych i ładowanie, więc logikę wyświetlania można włączyć do własnego sterownika bez osobnego dekodera cyfr. Wejścia są zgodne z poziomami CMOS i TTL.

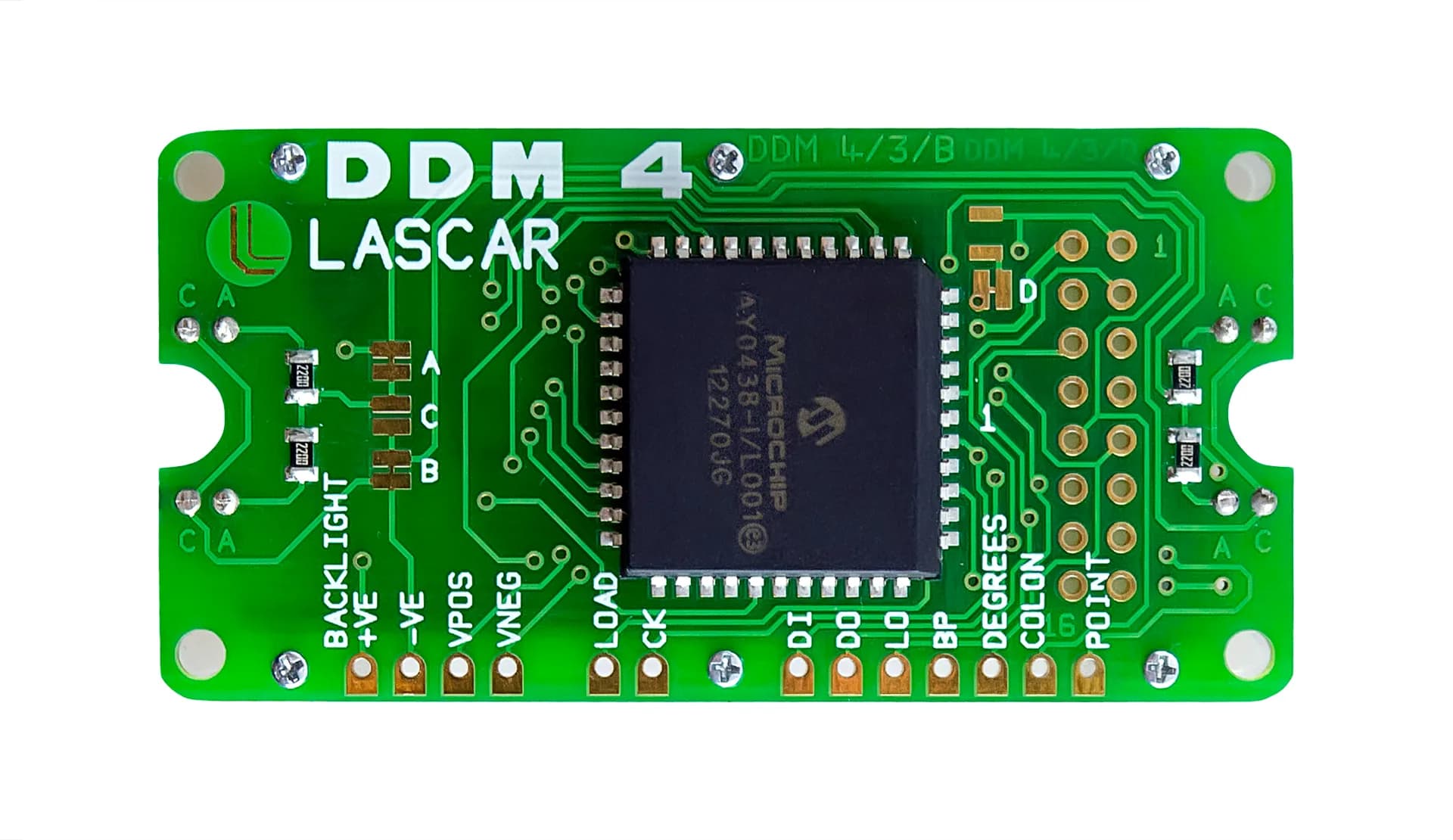

Dane trafiają do rejestru przesuwnego na opadającym zboczu zegara. Po wprowadzeniu 32 bitów sygnał ładowania przenosi zawartość rejestru na ekran; wyjście danych umożliwia połączenie kolejnych modułów w kaskadę. Maksymalna częstotliwość zegara wynosi 1,5 MHz. DDM 4 wymaga zasilania od 3,0 do 8,5 V, przy wartości typowej 5 V, a jego czerwone podświetlenie LED ma osobne zaciski zasilania 5 V. Tak rozdzielone funkcje pozwalają sterować częścią logiczną i oświetleniem zgodnie z projektem urządzenia.

Moduł pracuje w temperaturze od 0°C do 50°C. Otwór montażowy opisano wymiarem 62,0 × 32,0 mm, dlatego mechanikę panelu warto oprzeć na rysunku producenta, a nie na samym obrysie płytki. DDM 4 sprawdzi się przy budowie liczników, prostych komunikatów kodowych lub lokalnych odczytów wartości wysyłanych przez mikrokontroler. Przed uruchomieniem należy ustalić kolejność 32 bitów, poprawnie zakończyć niewykorzystywane wejścia symboli oraz nie łączyć ze sobą wyjść płaszczyzny tylnej podczas kaskadowania.
