Wkrętarka przemysłowa PCE-TWT 1400, do 1400 Nm

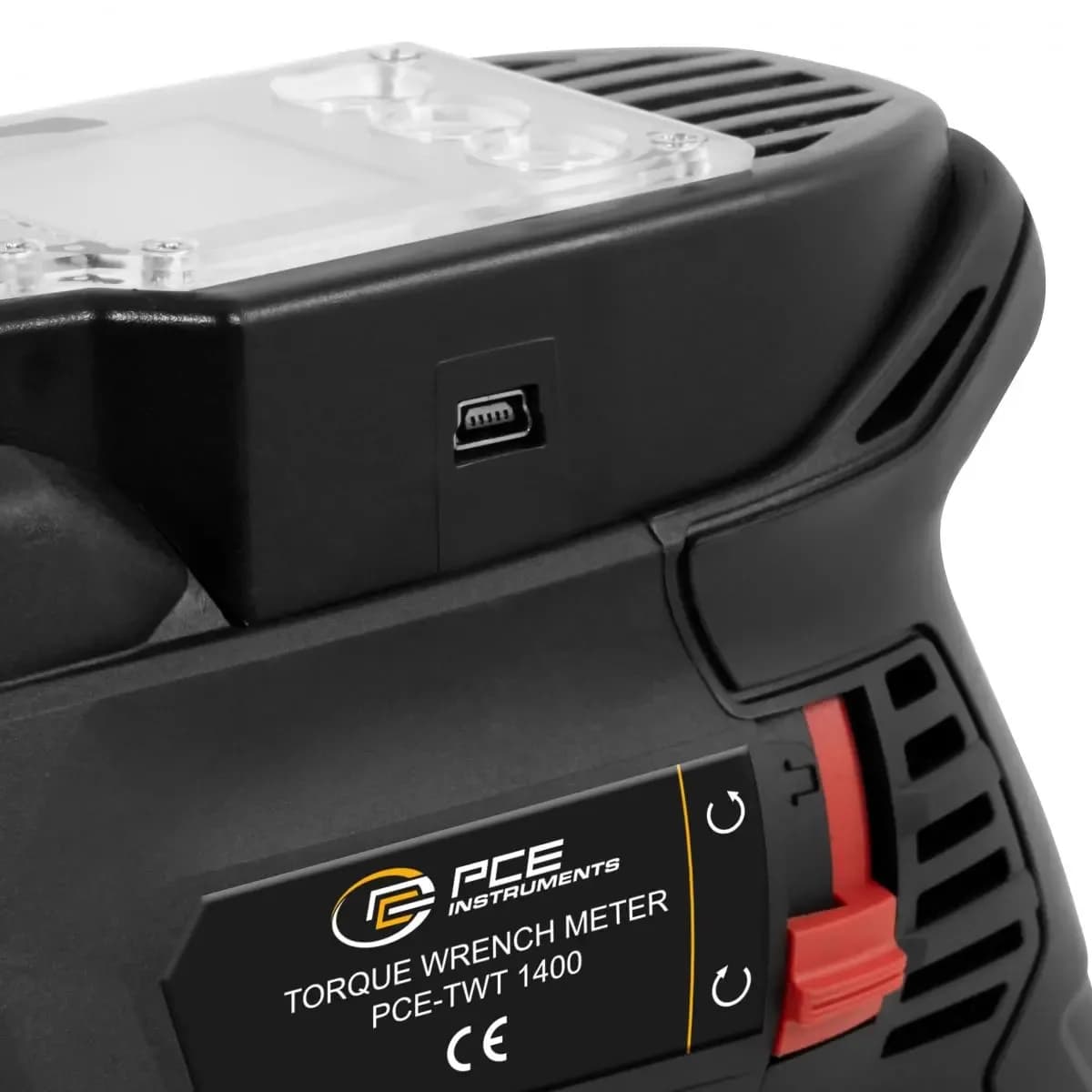

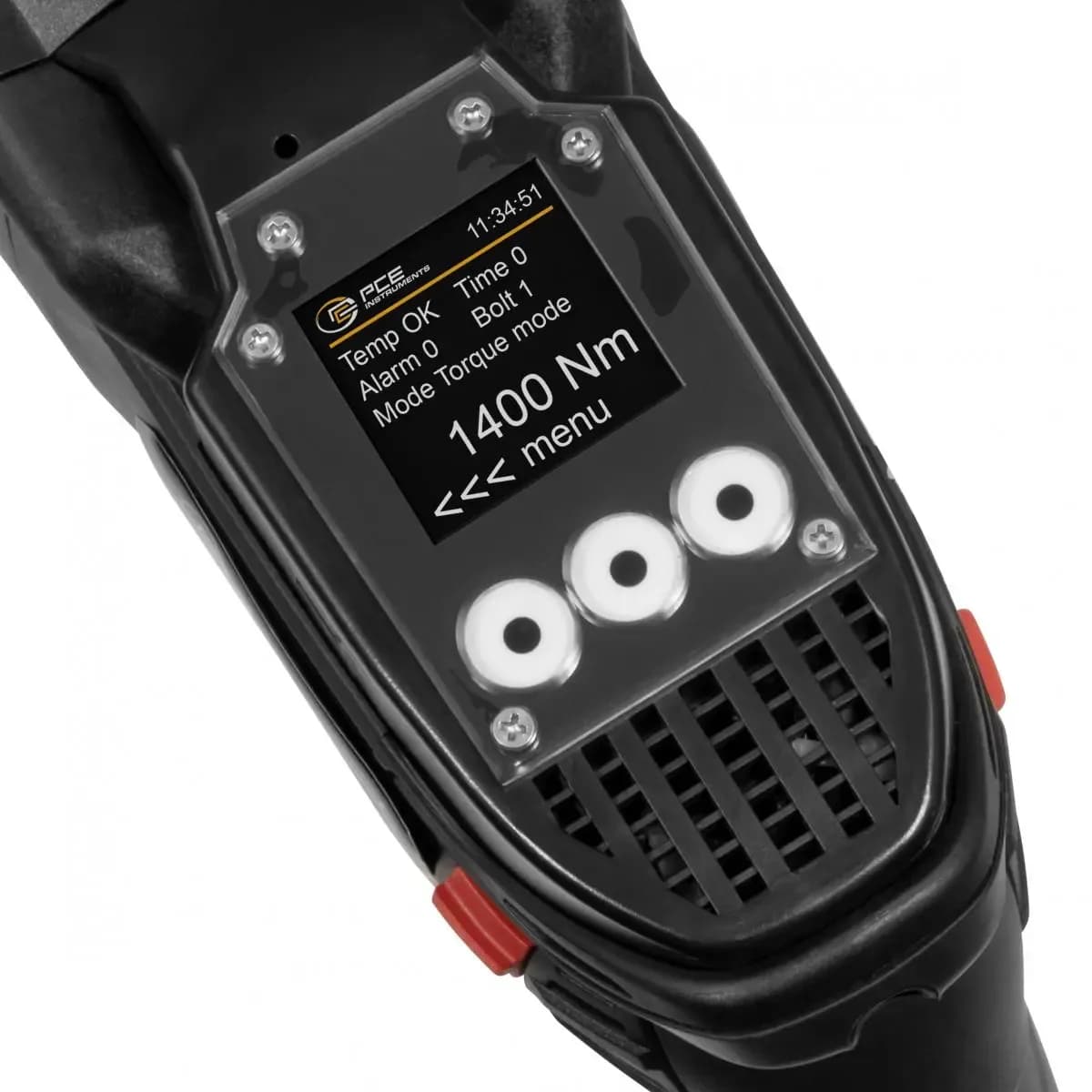

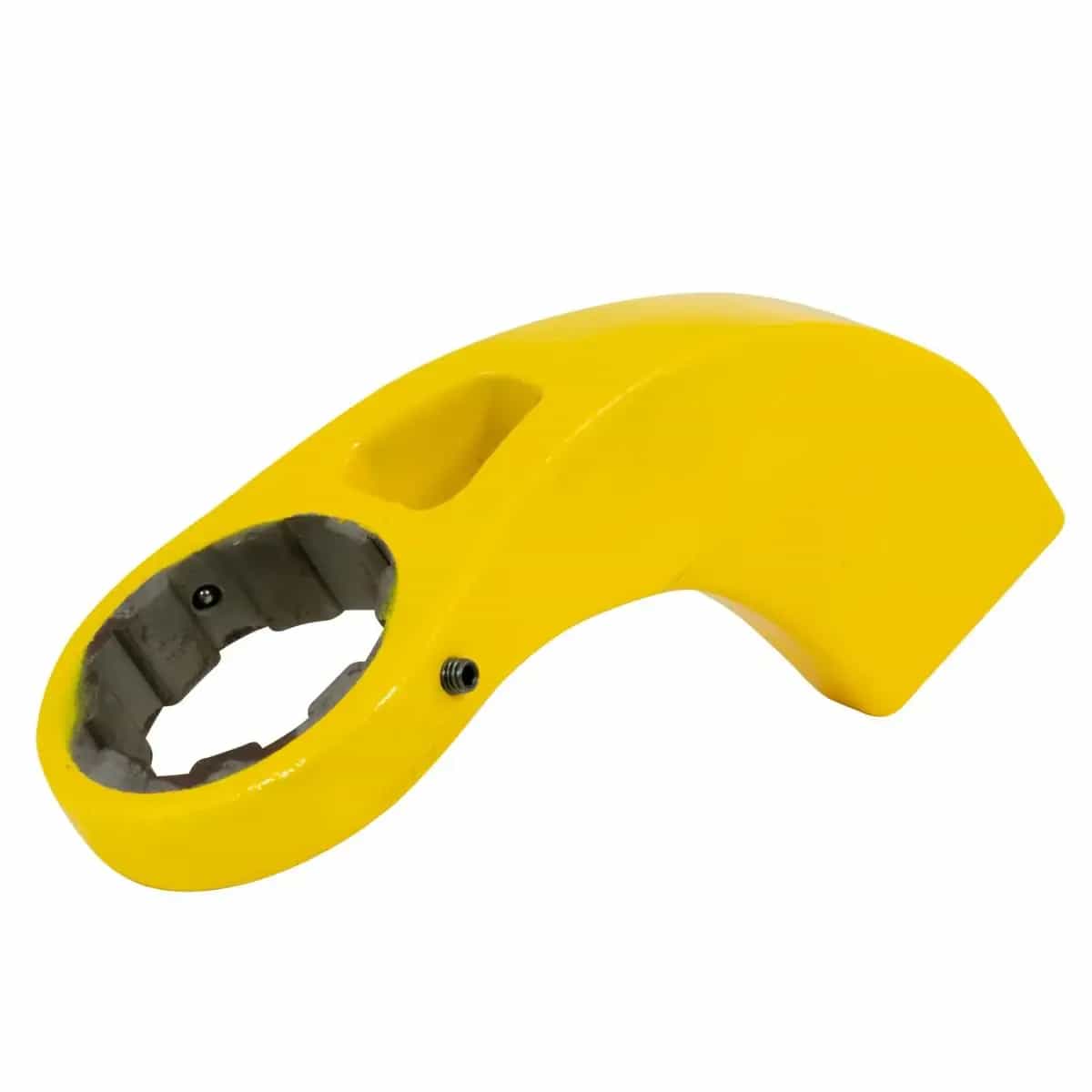

Moment 1400 Nm trzeba czymś przytrzymać — dlatego w zestawie z PCE-TWT 1400 znajduje się ramię reakcyjne, które przenosi odrzut na konstrukcję zamiast na nadgarstek operatora. Zakres pracy obejmuje 200 ... 1400 Nm z działką 1 Nm oraz dokładnością ± 5 % wartości mierzonej, a wrzeciono obraca się z prędkością 10 obrotów na minutę, czyli powoli i przewidywalnie. Dostępne są dwa tryby: dokręcanie do zadanego momentu oraz dokręcanie o zadany kąt obrotu, stosowane przy połączeniach sprężystych. Kolorowy wyświetlacz 1,1 cala prowadzi przez ustawienia, a pamięć wewnętrzna gromadzi 66536 wyników, które przez gniazdo mini-USB trafiają do komputera — to podstawa dokumentacji połączeń krytycznych.

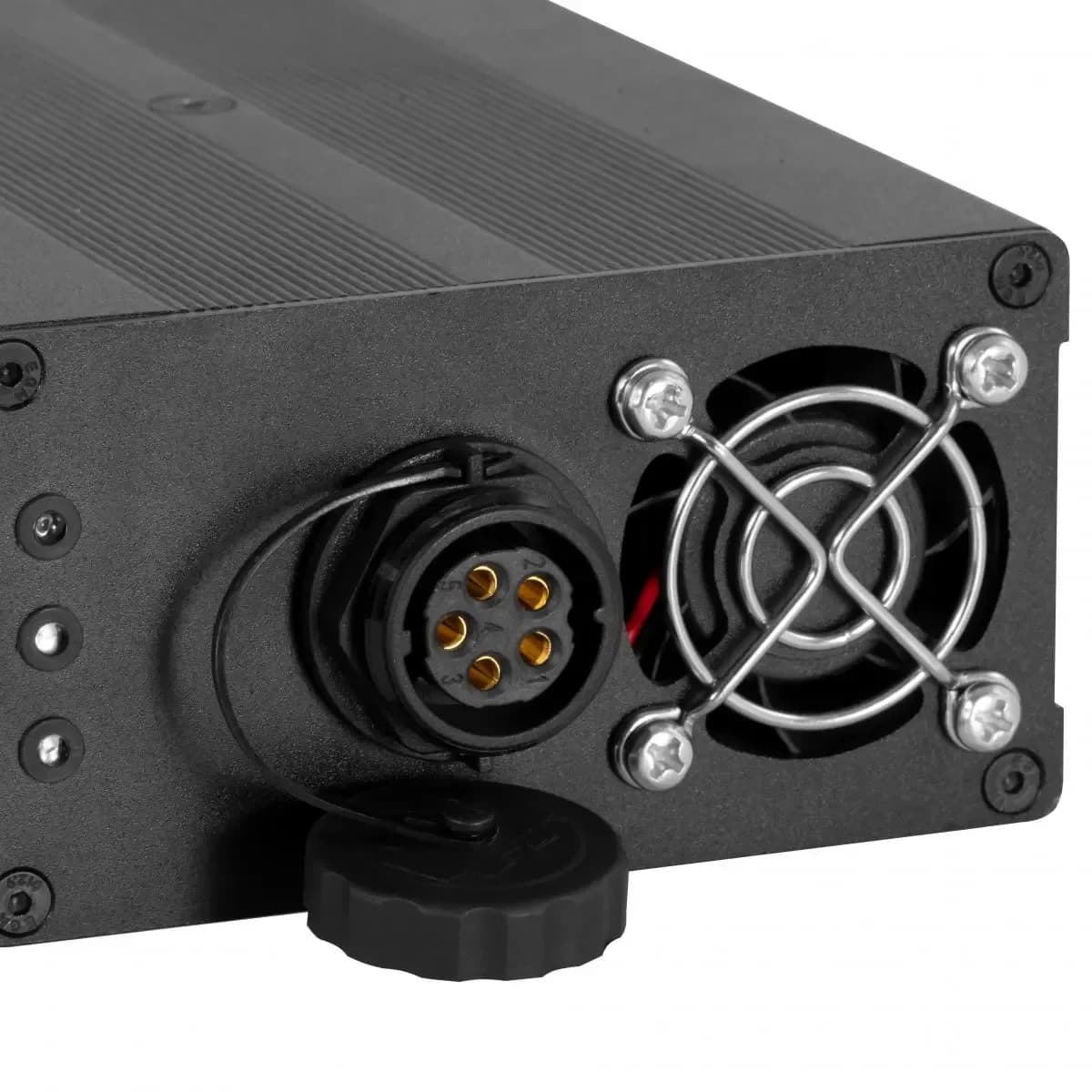

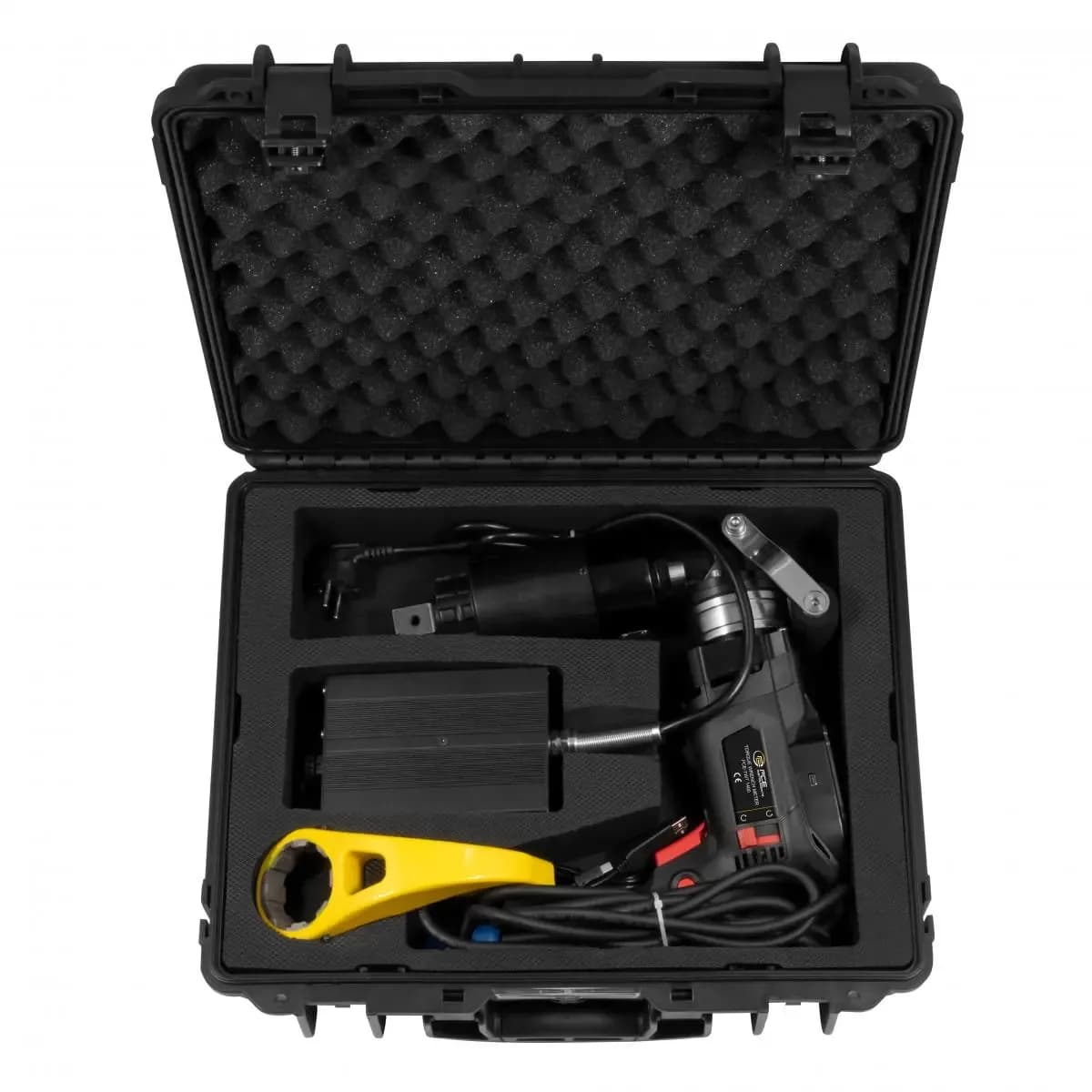

Napęd korzysta z dwóch akumulatorów 18 V albo z sieci 110 ... 220 V AC przy poborze do 6 A, z kablem o długości 3,2 m. Narzędzie waży 8000 g, mierzy 310 x 85 x 250 mm i podróżuje w walizce transportowej; klasa ochrony IP20 przypisuje je do hali montażowej. Ustawienia zmienia się przyciskami obok wyświetlacza, a dokręcanie rozpoczyna naciśnięcie spustu — narzędzie samo pilnuje zadanych parametrów i zatrzymuje się po ich osiągnięciu. Dzięki temu wynik nie zależy od wyczucia operatora ani od jego zmęczenia pod koniec zmiany, co przy setkach połączeń jest różnicą między powtarzalnym montażem a przypadkiem.

Tryb momentu z kątem obrotu odpowiada sposobowi dokręcania stosowanemu w połączeniach odpowiedzialnych: narzędzie osiąga zadany moment wstępny, a następnie obraca śrubę o wyznaczoną liczbę stopni, na przykład o 90°. Taki przebieg lepiej odwzorowuje rzeczywiste naprężenie w śrubie niż sam moment, bo ogranicza wpływ tarcia na gwincie. Zapis wykonanych dokręceń prowadzony jest w tle. Pamięć wewnętrzna gromadzi wyniki razem z parametrami procesu, które przez gniazdo mini-USB trafiają do bezpłatnego oprogramowania udostępnianego przez producenta.

Dla działu jakości oznacza to możliwość wykazania, że każde połączenie w partii wykonano zgodnie z przyjętą procedurą. Przekładnia wielostopniowa i ramię reakcyjne pozwalają osiągnąć wysoki moment bez wysiłku, ale wymagają miejsca: ramię musi mieć o co się oprzeć, a narzędzie o masie 8000 g bywa prowadzone oburącz. Zasilanie działa z dwóch akumulatorów 18 V albo z sieci przewodem o długości 3,2 m, więc na stanowisku stacjonarnym nie trzeba pilnować ładowania. Warunki pracy obejmują -20 ... 50 °C przy wilgotności 10 ... 90 %, a klasa ochrony IP20 wyklucza pracę na deszczu.
