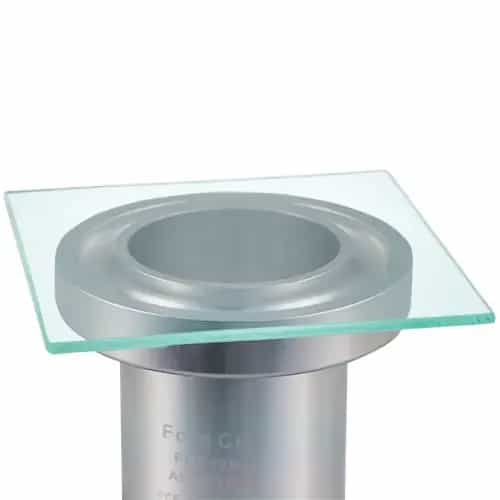

Kubek ISO PCE-128/8, zakres 600 … 2.000 mm²/s

Naczynie z otworem Ø 8 mm zamyka serię ISO od góry: PCE-128/8 obejmuje 600 … 2.000 mm²/s. To zakres past, klejów montażowych i wyrobów lakierowych, których nie da się zbadać kubkiem o mniejszym przekroju, bo próbka po prostu nie utworzy ciągłej strugi. Okno czasowe 30 … 100 sek pozostaje niezmienione, więc zasady odczytu są takie same jak dla węższych dysz z tej samej rodziny. Naczynie waży 310 g, ma 85 mm wysokości oraz średnice 50 mm i 85 mm, a jego geometria odpowiada normom ISO 2431, DIN 53224, EN 535 i ASTM D5125. Anodyzowana powierzchnia aluminium i nierdzewna dysza znoszą mycie rozpuszczalnikami, rowek przelewowy odcina nadmiar próbki. Certyfikat fabryczny dołączony do dostawy potwierdza średnicę otworu wypływowego, od której zależy cała skala pomiaru.

Górny kraniec serii wiąże się z odmiennym trybem pracy. Materiał o takiej gęstości wlewa się powoli i z bliska, żeby nie zapowietrzyć próbki, a po napełnieniu odczekuje chwilę, aż powierzchnia się wyrówna. Pośpiech na tym etapie kosztuje więcej niż niedokładność stopera, bo pojedynczy pęcherzyk potrafi przerwać strugę na długo przed opróżnieniem naczynia. Operator, który pracował już węższym kubkiem, nie musi uczyć się nowych zasad odczytu — okno czasowe jest to samo. Zmienia się natomiast wrażenie z pracy: struga jest grubsza i wolniejsza, a moment jej przerwania mniej gwałtowny, dlatego pierwsze pomiary warto wykonać na wyrobie o znanej charakterystyce, żeby wyrobić sobie osąd.

Mycie po takim materiale planuje się razem z pomiarem, a nie po nim. Rozpuszczalnik i miękkie narzędzie przygotowuje się wcześniej, bo masa pozostawiona w kanale twardnieje szybciej, niż zajmuje zapisanie wyniku. Późniejsze skrobanie kończy się zadrapaniem, które wyprowadza naczynie poza geometrię normy na stałe. Wymiary nie odbiegają od reszty serii, więc ten rozmiar wchodzi na istniejący statyw i nie wymaga przebudowy stanowiska. Zakład, który używa już węższego kubka ISO, dokłada po prostu kolejne naczynie do tej samej procedury i tej samej dokumentacji.
