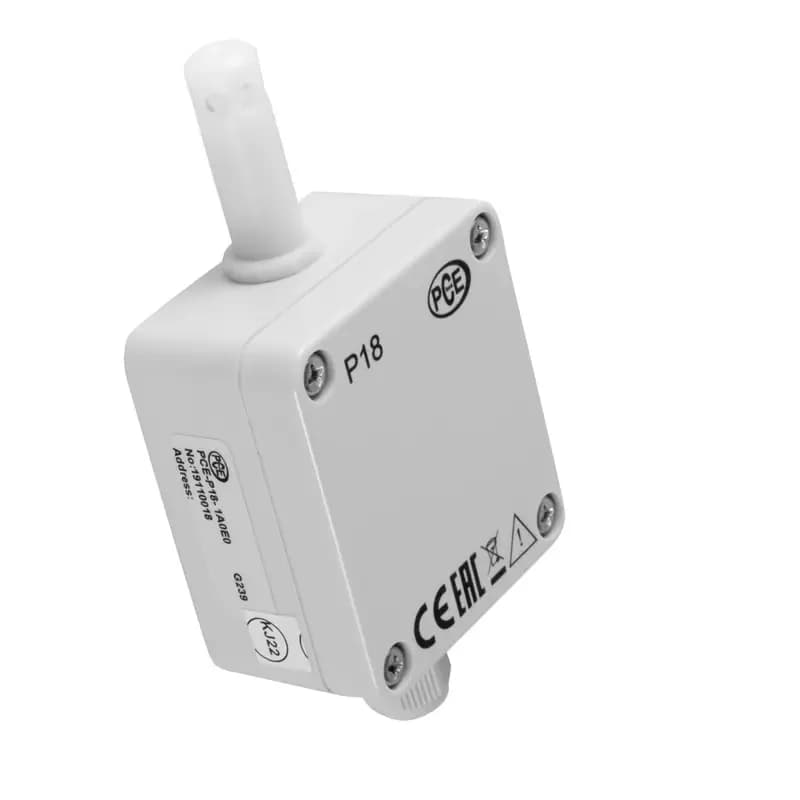

Przetwornik wilgotności i temperatury PCE-P18-1A0E0 z wyjściem 4 ... 20 mA

Sygnał prądowy 4 ... 20 mA rozumie praktycznie każdy sterownik i rejestrator, dlatego ta wersja trafia tam, gdzie liczy się prostota połączenia: dwie żyły i gotowe. PCE-P18-1A0E0 mierzy wilgotność 0 ... 100 % RH z dokładnością ±2 % w przedziale 10 ... 90 % RH, a temperaturę w przedziale -20 ... 60 °C, przy czym błąd przetwarzania na sygnał wyjściowy nie przekracza 0,5 % zakresu. Równolegle dostępna jest magistrala RS-485 w protokole Modbus RTU, więc jeden przyrząd obsłuży zarówno starszą pętlę analogową, jak i nowszą sieć cyfrową. Rezystancja pętli może sięgać 500 Ω, co pozwala poprowadzić sygnał na sporą odległość bez wzmacniacza.

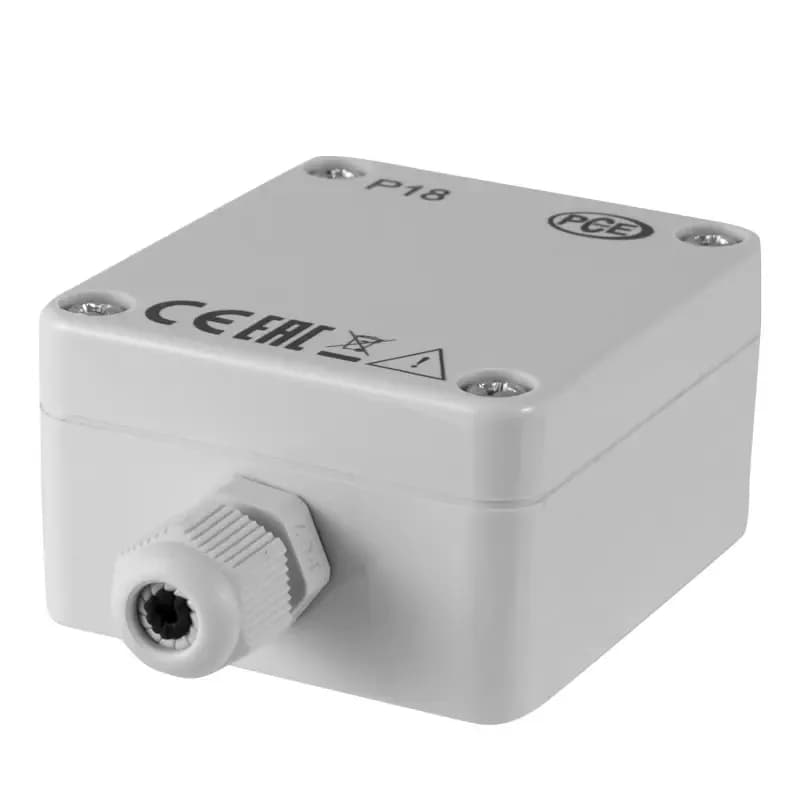

Obudowę o wymiarach 35 x 58 x 118 mm i klasie IP65 mocuje się na ścianie, a żyły dochodzą do zacisków śrubowych w środku. Zasilanie stanowi napięcie stałe 19 ... 30 V przy poborze poniżej 1,5 W, a po włączeniu urządzenie wygrzewa się przez 15 minut. Pętla prądowa ma zaletę, której nie sposób przecenić na obiekcie: zakłócenia indukowane w długim przewodzie zmieniają napięcie, ale nie prąd, więc sygnał dociera do odbiornika w takiej postaci, w jakiej wyszedł z przetwornika. Przy dopuszczalnej rezystancji obciążenia do 500 Ω trasę można poprowadzić przez całą halę, a błąd przetwarzania zamyka się w 0,5 % zakresu. Konstrukcja jest pomyślana pod stały montaż.

Obudowa przykręcana do ściany zamyka zaciski śrubowe w środku, klasa IP65 chroni je przed pyłem i strugą wody, a dopuszczalna wilgotność otoczenia sięga 95 % RH bez skraplania. Sama obudowa znosi temperatury od -30 do 85 °C, choć wiarygodny pomiar prowadzi w węższym paśmie -20 ... 60 °C. Wpływ warunków na wskazanie podano jako ±25 % przy odchyłce 10 °C, dlatego punkt montażu trzyma się z dala od źródeł ciepła. Ramkę transmisji ustawia się w jednym z trybów 8N1, 8N2, 8E1 albo 8O1, a prędkość wybiera spośród pięciu wartości. Dzięki temu jeden przetwornik obsługuje równolegle dwie warstwy instalacji: prostą pętlę do regulacji nawilżania oraz sieć cyfrową do zbierania danych. Do czujnika dostępne są wymienne filtry, dobierane do zapylenia i rodzaju otoczenia.
