Waga platformowa PCE-HLTS 500 z podnośnikiem nożycowym

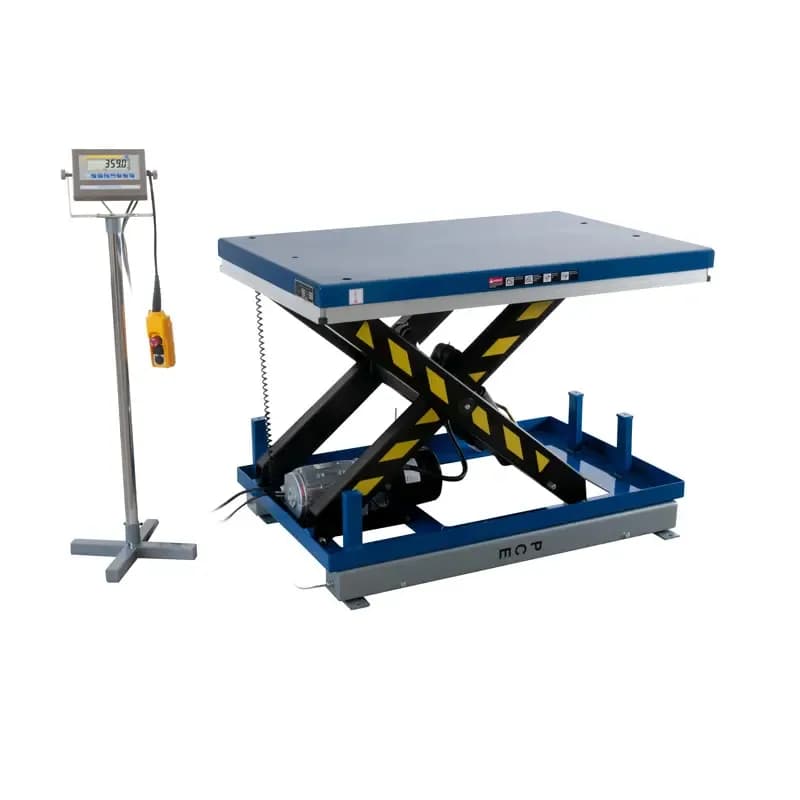

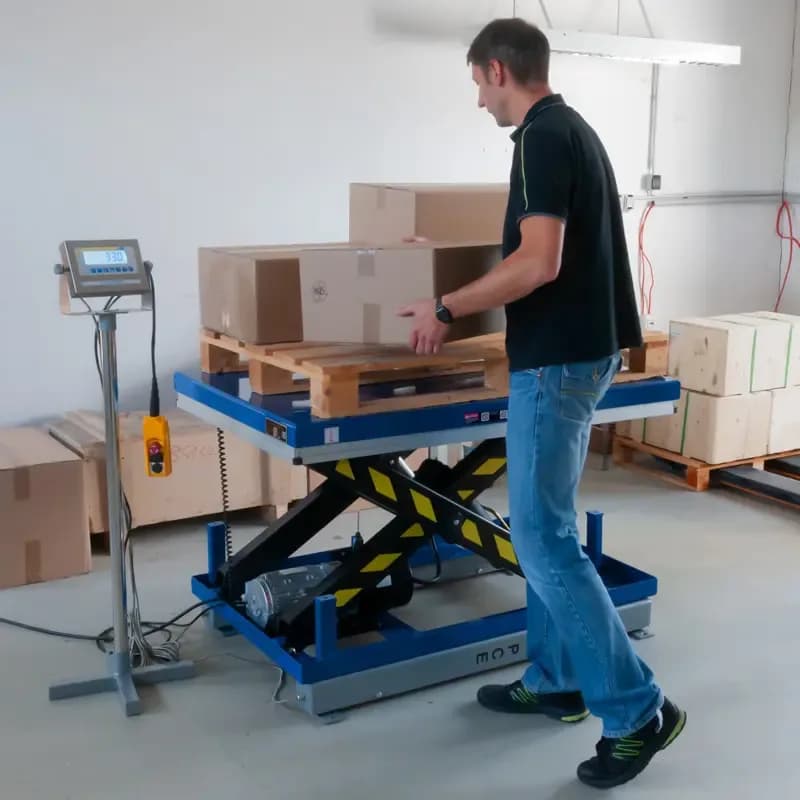

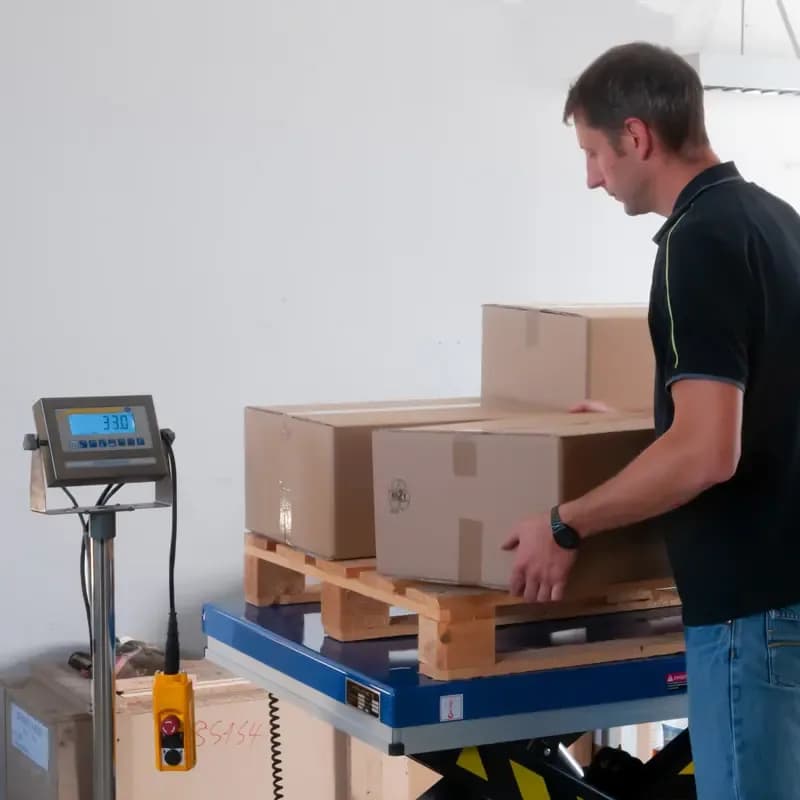

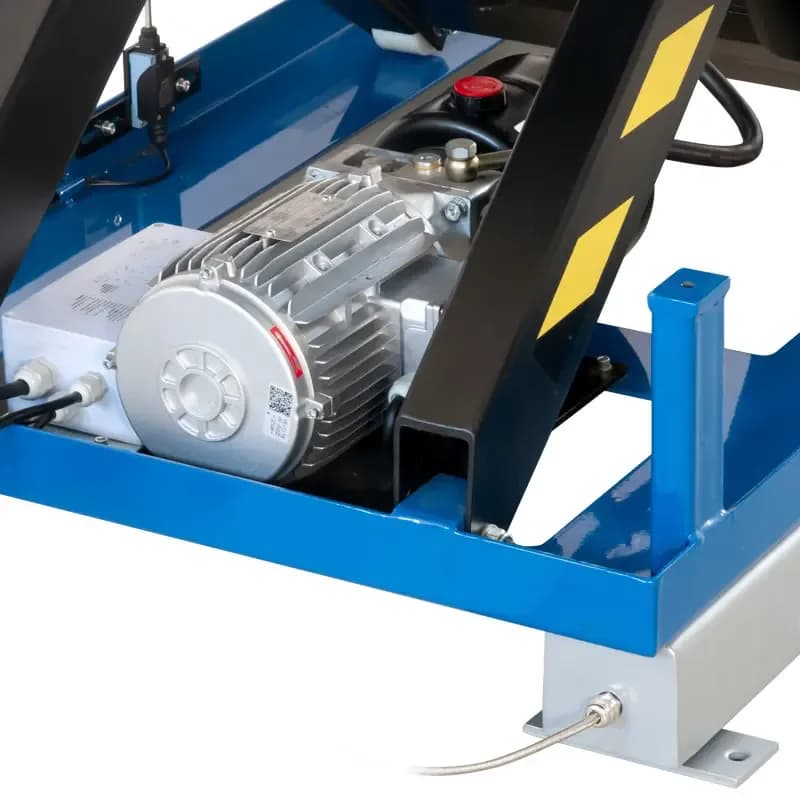

Nożycowy stół podnośny i waga tworzą tu jedno stanowisko: ładunek wjeżdża na platformę 1300 x 850 mm, a hydraulika unosi go płynnie w przedziale 350 … 1130 mm, więc skrzynię albo karton ustawia się na wysokości wygodnej dla pakowacza. Pompa o mocy 2,2 kW podnosi pustą platformę z prędkością około 60 mm/s, a obsługa sprowadza się do trzech elementów zewnętrznego panelu: przycisku podnoszenia, przycisku opuszczania i wyłącznika awaryjnego. Ważenie prowadzą dwie belki tensometryczne umieszczone pod platformą — udźwig sięga 500 kg, działka odczytowa wynosi 0,2 kg, a niepewność pomiaru podano jako ±1 kg.

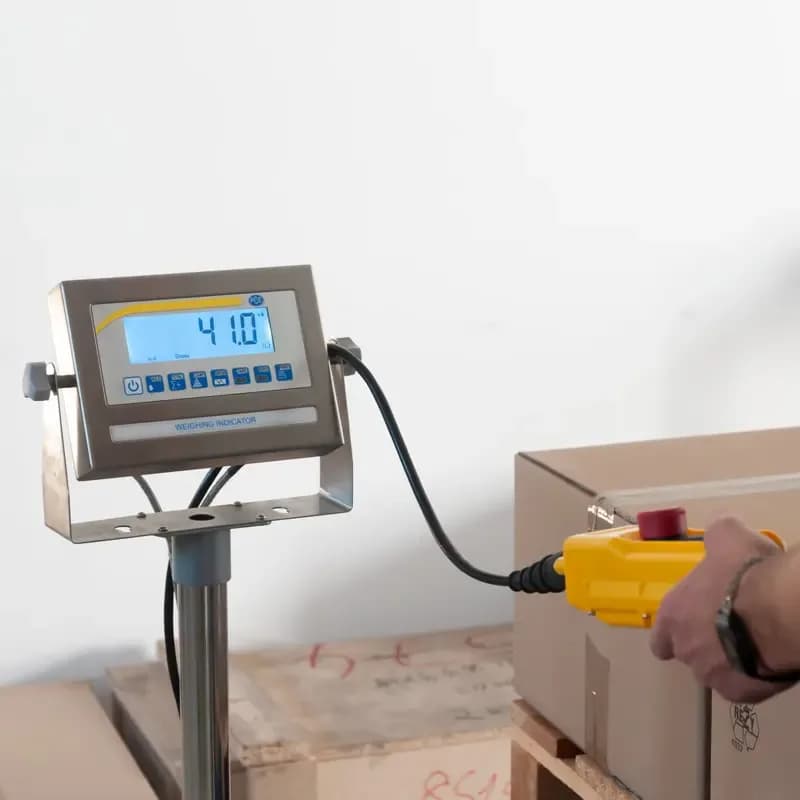

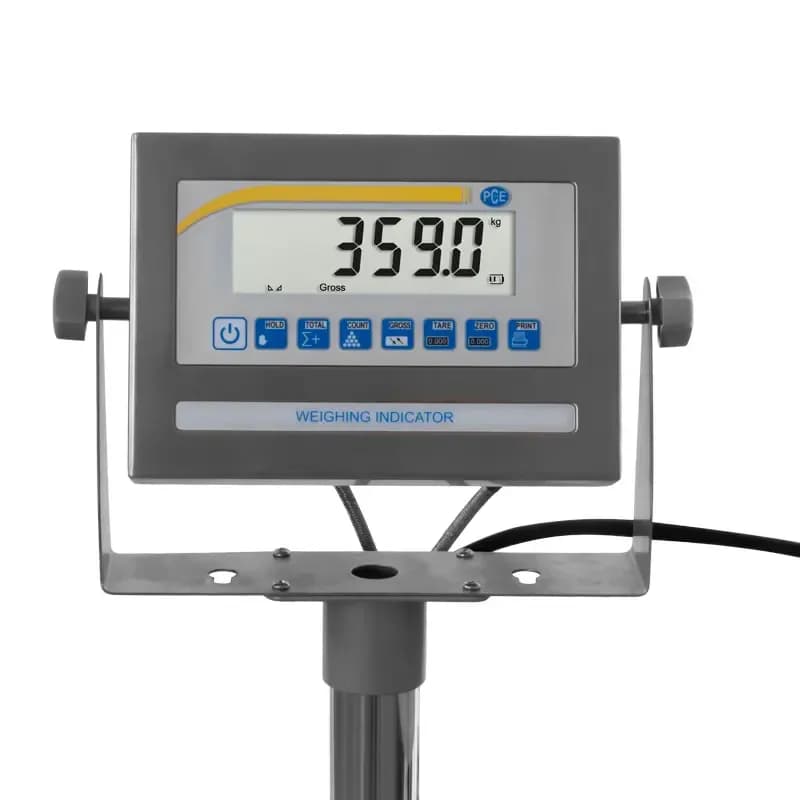

Wskazanie pokazuje wyświetlacz ciekłokrystaliczny o wysokości cyfr 25 mm, osadzony na statywie i połączony przewodem o długości około 5 m, dzięki czemu odczyt widać z miejsca, w którym stoi operator. Elektronika liczy sztuki, sumuje kolejne ważenia i porównuje masę bieżącą z wartością zadaną, a tarę można zakładać wielokrotnie w całym zakresie. Bezpieczeństwa pilnują zawór odcinający, który przy zaniku prądu nie pozwoli opuścić platformy, oraz obwodowa listwa zaciskowa zatrzymująca ruch po napotkaniu przeszkody. Podnośnik zasila sieć 380 V przez gniazdo CEE 16A, a wyniki wyprowadza interfejs RS-232.

Montaż przebiega w dwóch etapach: najpierw belki nośne wyrównuje się na posadzce i kotwi, a dopiero potem przykręca do nich stół nożycowy i doprowadza zasilanie. Deklarowany udźwig obowiązuje wyłącznie przy równomiernie rozłożonym ładunku i pewnym zakotwieniu — punktowe obciążenie narożnika zamkniętej platformy nie mieści się w założeniach konstrukcji. Skok podnośnika wynosi 780 mm, a producent przewidział najwyżej 10 cykli na godzinę i około 30 000 cykli w całym okresie użytkowania; to rytm stanowiska pakowego, nie przenośnika pracującego bez przerwy.

Zespół podnośnika waży około 225 kg, a sam moduł wagowy około 55 kg, więc po ustawieniu stanowisko zostaje w wyznaczonym miejscu hali na dobre. Statyw podnosi wyświetlacz o 115 mm ponad punkt mocowania, a przewód panelu sterowania liczy około 3 m — dość, by operator odsunął się od strefy ruchu platformy. Ustawiana wartość graniczna masy chroni przed przeciążeniem: po jej przekroczeniu przyrząd sygnalizuje stan, zamiast po cichu przyjmować kolejną sztukę. Wynik podany na port szeregowy trafia na opcjonalną drukarkę, więc masa wysyłki może zostać potwierdzona na papierze razem z datą i godziną ważenia.
