Waga silosowa PCE-LWS 1000, cztery moduły do 4 t

Zawartość zbiornika najłatwiej śledzić od spodu — cztery moduły wagowe podkłada się pod istniejące podpory silosu i od tej chwili wiadomo, ile w nim zostało. Każdy z czujników PCE-LWS 1000 przyjmuje 1000 kg, co daje razem 4000 kg, czyli 4 t, przy działce odczytu 2 kg i niepewności ±0,2 % zakresu. Czujniki mają klasę ochrony IP 67 i dokładność klasy C3, a puszka połączeniowa ze stali nierdzewnej w klasie IP 65 zbiera sygnały z czterech ogniw. Wyświetlacz LED o wysokości cyfr 15 mm montuje się na ścianie, do 5 m od puszki. Cztery wyjścia przekaźnikowe sterują dozowaniem, a trzy wejścia pozwalają wyzwolić proces z zewnątrz.

Wynik można wyprowadzić złączem RS-232, RS-485, siecią LAN albo prądowo w standardzie 4 ... 20 mA. Zasilanie obsługuje sieć 220 V przy 50/60 Hz oraz napięcie stałe 24 V, a układ pracuje w zakresie -25 ... +40 °C. Zestaw nie wymaga przebudowy zbiornika: moduły montuje się pod istniejącymi punktami podparcia, a płyty montażowe rozkładają nacisk na konstrukcję. Dzięki temu pomiar można dodać do instalacji, która pracuje od lat, bez wymiany silosu. Waga rejestruje masę całkowitą zawartości, więc równie dobrze pokazuje bieżący zapas, jak i ubytek podczas wydawania materiału albo przyrost przy napełnianiu — a to właśnie te zmiany są zwykle celem pomiaru.

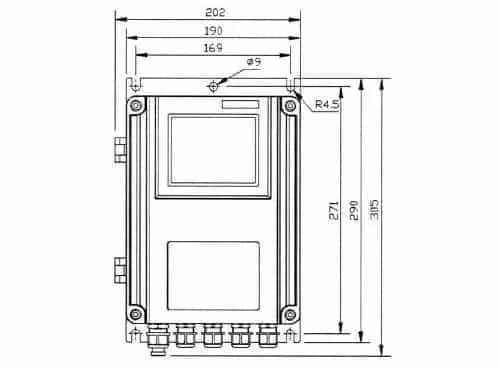

Jednostkę odczytową przykręca się do ściany, w zasięgu wzroku operatora, i łączy z puszką przewodem 5 m; przy większej odległości producent przewiduje przedłużenie jako wyposażenie dodatkowe. Elektronika obsługuje do ośmiu modułów o impedancji 350 omów, więc zestaw da się rozbudować, gdy podpór jest więcej niż cztery. Ostrzeżenie producenta warto potraktować poważnie: zabudowane moduły nie zabezpieczają konstrukcji przed przechyleniem, a odporność na wiatr boczny, drgania i wstrząsy musi zapewnić projekt całej zabudowy. Zakres pracy -25 ... +40 °C obejmuje także instalacje stojące na zewnątrz.
