Pionowe stanowisko do prób rozciągania i ściskania PCE-VTS 50

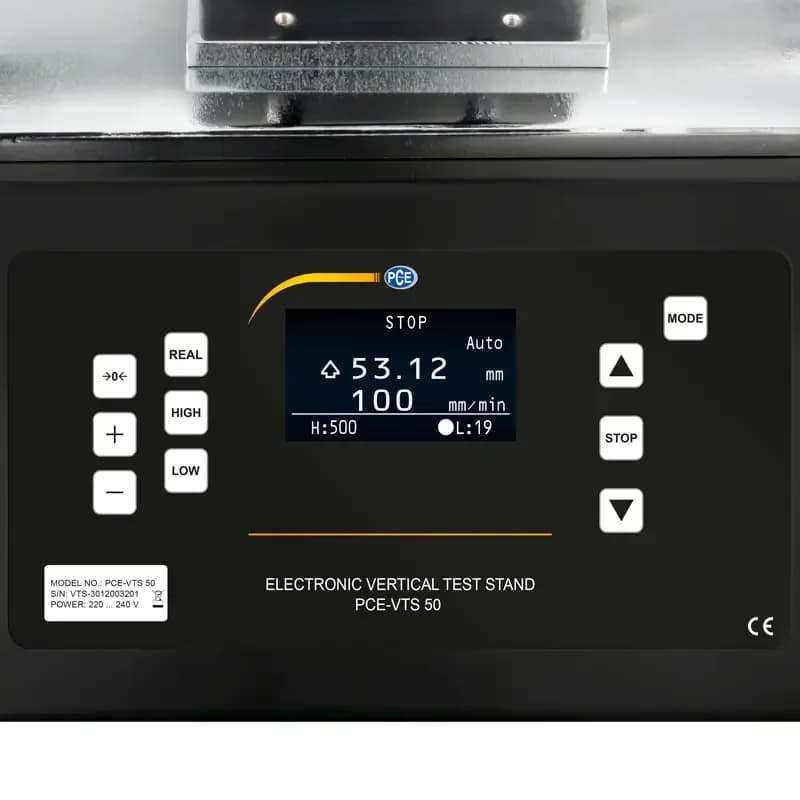

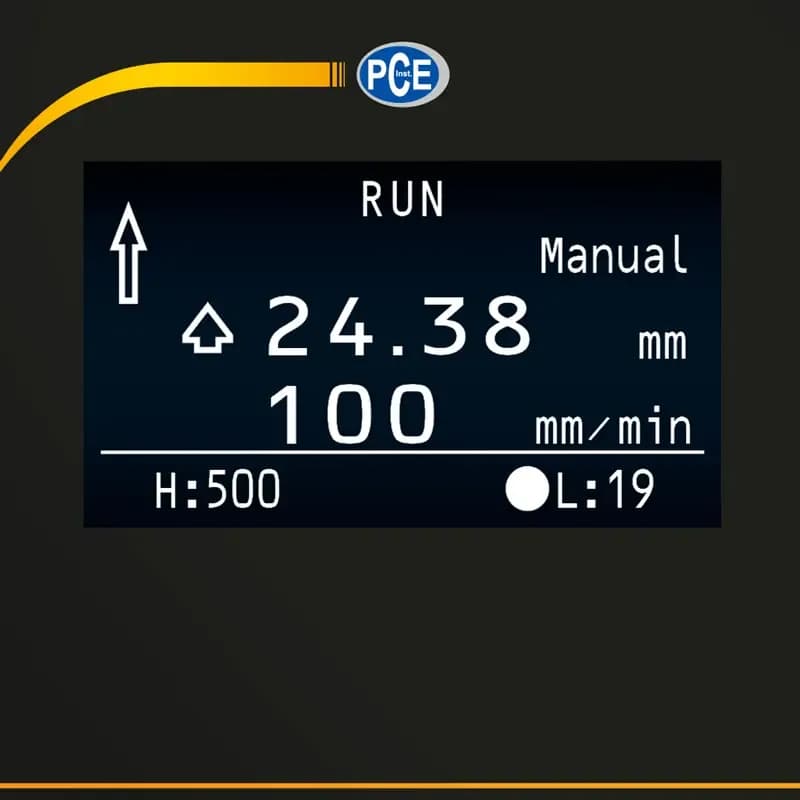

Pionowa rama zajmuje na stole niewiele miejsca, bo obrys PCE-VTS 50 to 45 x 26 x 68 cm, a mimo to stanowisko rozwija siłę 500 N, czyli 50 kg. Trawersa jedzie w górę i w dół na dystansie 270 mm, z prędkością nastawianą od 1 do 500 mm/min z krokiem 1 mm/min i odchyłką nieprzekraczającą 2 %. Ustawioną prędkość oraz przebytą drogę, wskazywaną z rozdzielczością 0,02 mm, pokazuje kontrastowy wyświetlacz. Wyłączniki krańcowe ograniczają ruch tam, gdzie trzeba: chronią miernik przed uderzeniem o podstawę i przed wjechaniem w uchwyt, a przy próbie rozciągania wyznaczają powtarzalną długość.

Praca ręczna wymaga trzymania przycisku, natomiast tryb automatyczny prowadzi trawersę aż do zatrzymania przez operatora albo do krańcówki. Wyłącznik awaryjny przerywa ruch natychmiast. Masa 35 kg daje stabilność bez kotwienia do blatu, a zasilanie 220 ... 240 V AC pochodzi ze zwykłego gniazdka. Siłomierz montuje się osobno, w komplecie jest natomiast kabel impulsowy do serii PCE-PFG oraz gumowe nóżki tłumiące drgania. Pion ma jedną zasadniczą przewagę: siła działa wzdłuż osi próbki, a ciężar uchwytów pomaga utrzymać ją prosto, dlatego sprężyny, tulejki i krótkie odcinki materiału bada się wygodniej niż na leżąco.

Długie i wiotkie próbki, takie jak liny czy pasy, lepiej znosi stanowisko poziome PCE-HTS 50, bo nie wymaga budowania wieży nad blatem. Samo stanowisko pokazuje prędkość i przebytą drogę, natomiast wartości siły nie zapisuje — rejestracja należy do zamontowanego siłomierza oraz jego oprogramowania. Kabel impulsowy z zestawu przygotowano pod przyrządy serii PCE-PFG, a uchwyty do próbek dobiera się osobno, bo inaczej trzyma się folię, inaczej sprężynę, a inaczej element zakończony gwintem. Warunki pracy obejmują 20 °C ±10 °C i wilgotność 15 ... 80 %, zasilanie 220 ... 240 V AC przy prądzie 1,5 A, z bezpiecznikiem 2 A w obwodzie. Masa 35 kg daje stabilność bez kotwienia, choć przenoszenie warto zaplanować we dwie osoby.
