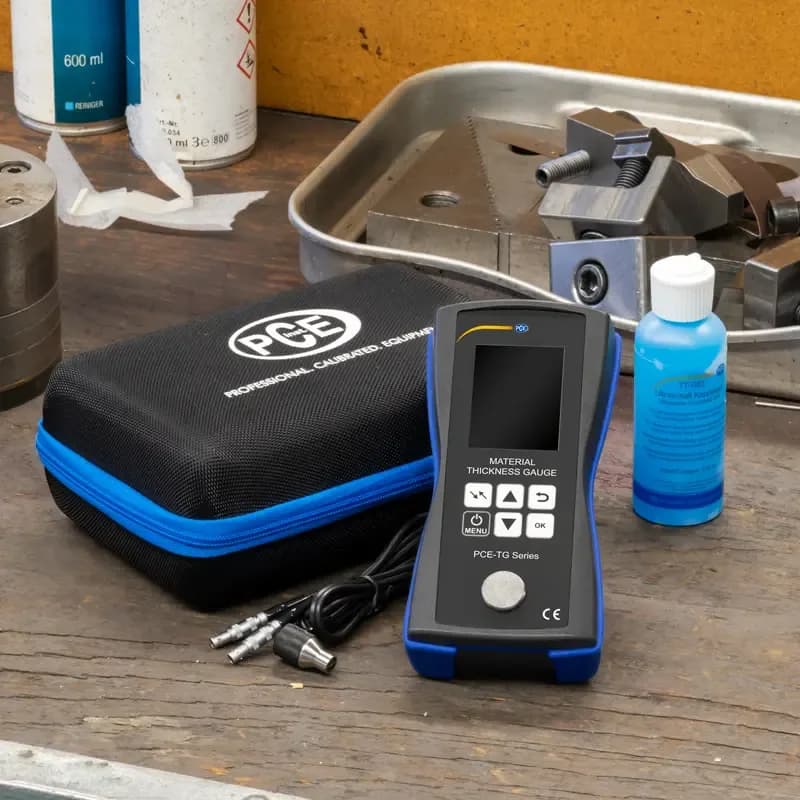

Grubościomierz ultradźwiękowy PCE-TG 150-ICA ze świadectwem kalibracji ISO

Ściankę zbiornika ocenia się od zewnątrz, bo w środku znajduje się produkt, i właśnie do takich zadań przygotowano PCE-TG 150-ICA. Fala z czujnika PCE-TG 5M10d odbija się od wewnętrznej powierzchni materiału, dzięki czemu grubość wychodzi z pomiaru prowadzonego z jednej strony, w przedziale 1,00 ... 300,0 mm. Rozdzielczość wynosi 0,01 mm poniżej 99,99 mm, a dokładność ±0,5 % pełnej skali z dodatkiem 0,05 mm. Wykonanie ICA dostarczamy z fabrycznym certyfikatem kalibracji ISO wystawionym dla konkretnego egzemplarza. Prędkość dźwięku wpisuje się w przedziale 1000 ... 9999 m/s albo wybiera z biblioteki obejmującej 15 materiałów, od stali po aluminium i cynk.

Pamięć na 1500 odczytów pozwala zebrać całą siatkę punktów kontrolnych i przejrzeć ją na kolorowym wyświetlaczu 2,4 cala. Wzorzec 4 mm w obudowie służy do sprawdzenia wskazania przed obchodem, a najmniejsza mierzona rura ma wymiary Ø20 x 3 mm dla stali. Masa 320 g i zasilanie trzema bateriami AA 1,5 V nie obciążają pasa monterskiego. Zakres do 300,0 mm sięga dalej niż typowe ścianki, dlatego przyrząd przydaje się także przy odlewach i grubych elementach konstrukcyjnych. Producent przewiduje pracę z czujnikiem o częstotliwości 5 MHz oraz z sondą o niższej częstotliwości — ta druga częstotliwość lepiej radzi sobie z materiałem tłumiącym falę, wyższa daje dokładniejszy odczyt na cienkich ściankach.

Biblioteka 15 materiałów zawiera gotowe prędkości dźwięku, między innymi dla stali, aluminium i cynku, a dla stopu spoza listy wpisuje się wartość ręcznie w przedziale 1000 ... 9999 m/s. Ma to znaczenie, bo błędnie dobrana prędkość przesuwa cały wynik, a przyrząd nie ma jak jej zweryfikować. Metoda ma również swoje granice: gruboziarniste żeliwo, spoiny i materiały warstwowe rozpraszają falę na tyle, że odczyt bywa niestabilny albo nie pojawia się wcale. Pamięć na 1500 odczytów wystarcza na obszerną siatkę punktów kontrolnych, a wyniki przegląda się bezpośrednio na przyrządzie.
