Poziome stanowisko do prób siłowych PCE-HTS 50

Lina, pas i długa taśma nie mieszczą się w pionowej ramie, dlatego PCE-HTS 50 kładzie próbę na płask i daje 270 mm przesuwu w poziomie. Napęd elektryczny prowadzi trawersę z prędkością od 1 do 500 mm/min, nastawianą co 1 mm/min, więc próba zrywania folii przebiega inaczej niż badanie sztywnego elementu, choć wykonuje je to samo stanowisko. Zakres siły sięga 500 N. Wskaźnik drogi z zerowaniem pokazuje przebyty dystans z rozdzielczością 0,02 mm, a odchyłka nastawionej prędkości nie przekracza 2 %. Ruch ogranicza się wyłącznikami krańcowymi: chronią uchwyt oraz miernik przed zderzeniem, a przy próbie wyciągania pozwalają zdefiniować powtarzalną długość.

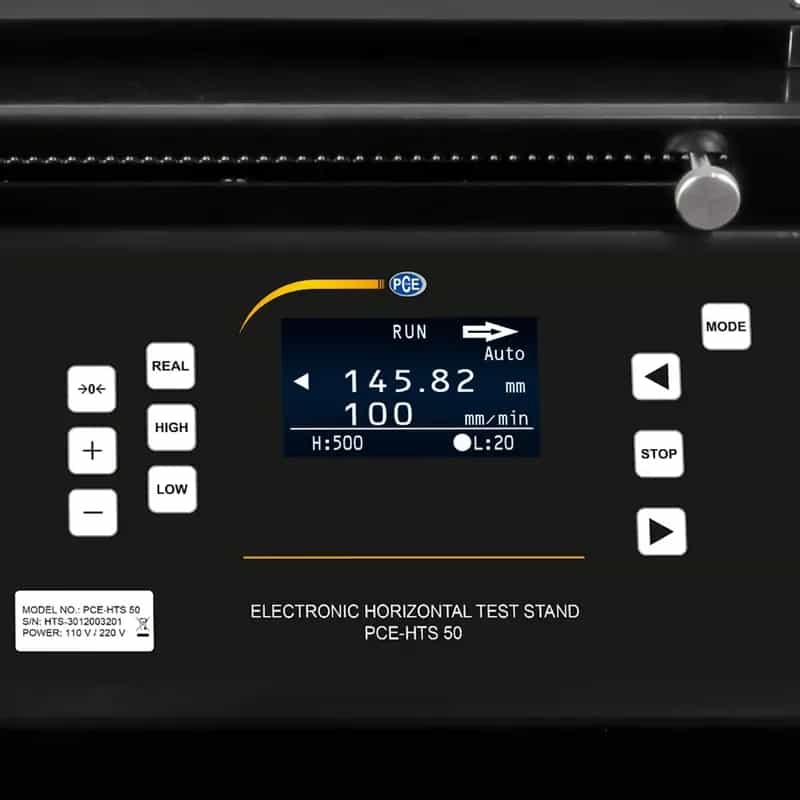

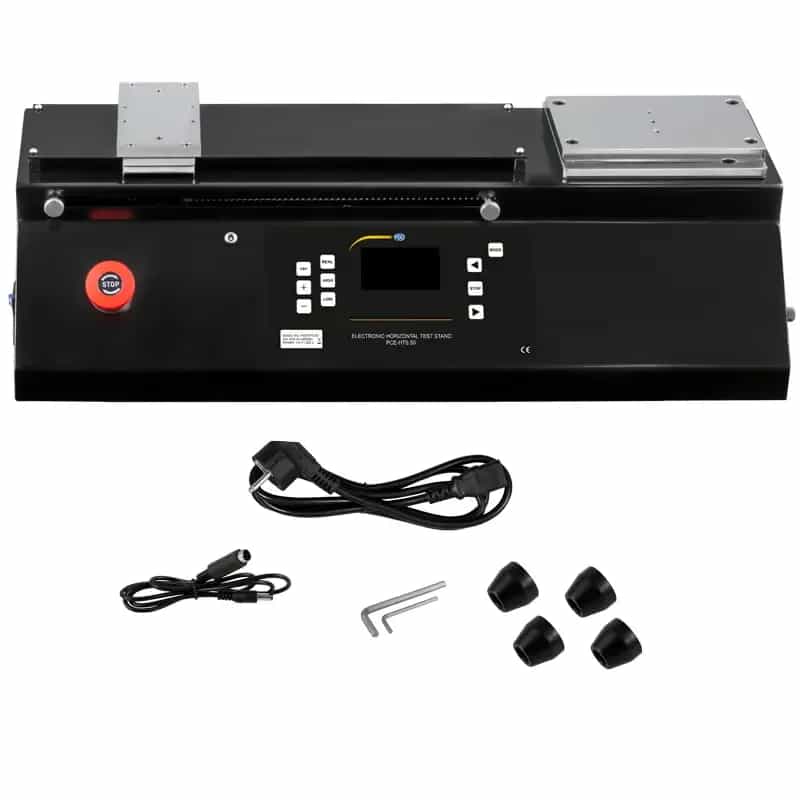

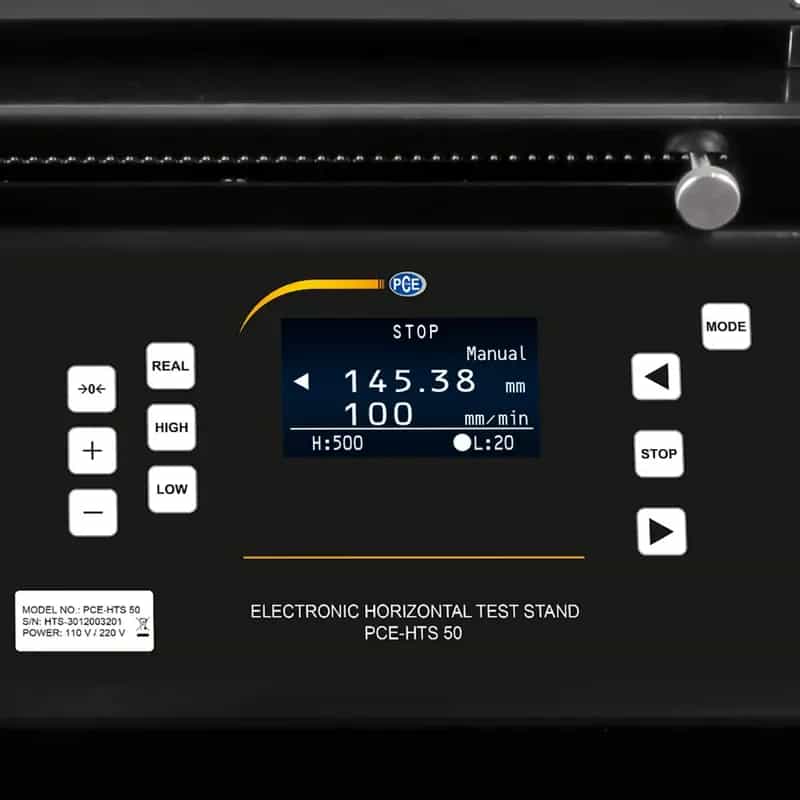

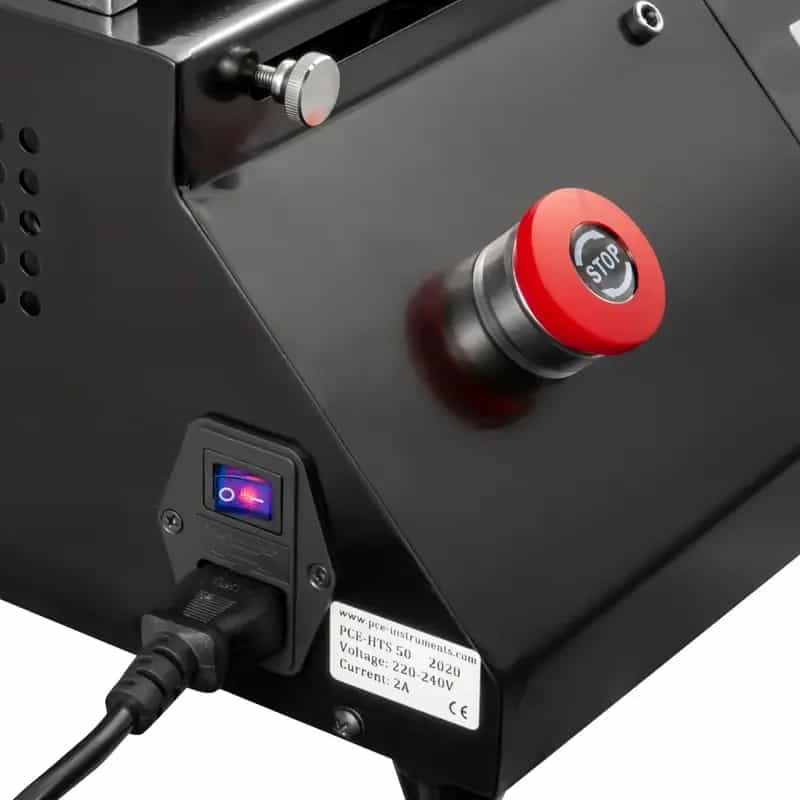

W trybie ręcznym trawersa jedzie tylko wtedy, gdy operator trzyma przycisk, w trybie automatycznym stanowisko dojeżdża samo do krańcówki. Wyłącznik awaryjny przerywa pracę w dowolnym momencie. Korpus o masie 40 kg i wymiarach 650 x 260 x 200 mm zasilany jest z sieci 220 ... 240 V AC. Siłomierz kupuje się osobno, a w komplecie jest kabel impulsowy do serii PCE-PFG. Poziomy układ ma jeszcze jedną zaletę: długa próbka leży na stole i nie trzeba budować pod nią wieży ani zabezpieczać jej przed opadnięciem po zerwaniu. Przy tym samym zakresie siły stanowisko pionowe PCE-VTS 50 zajmuje mniej blatu, lecz nie przyjmie kilkumetrowego pasa czy odcinka liny.

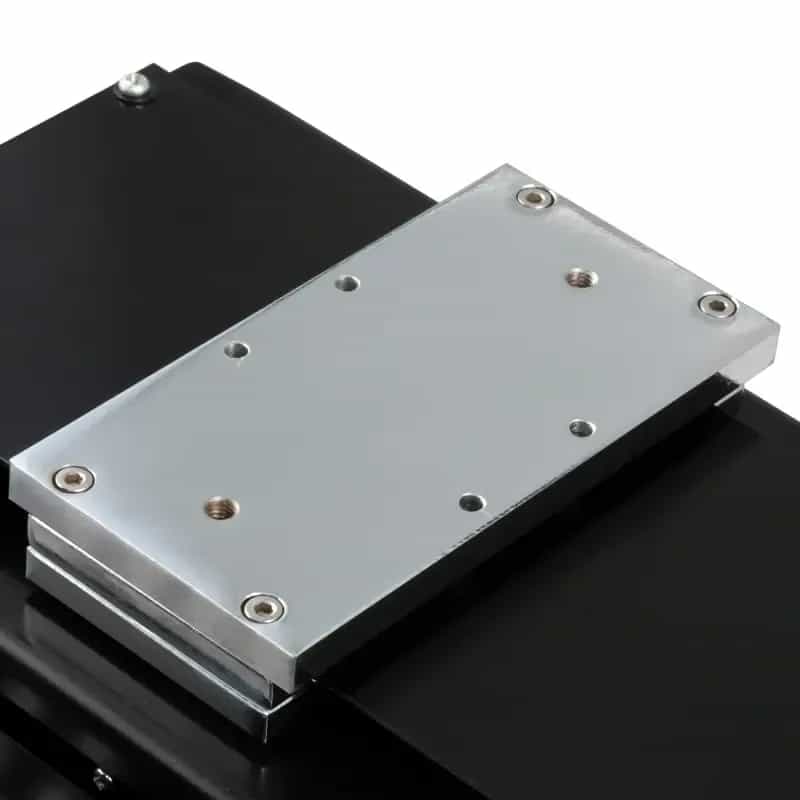

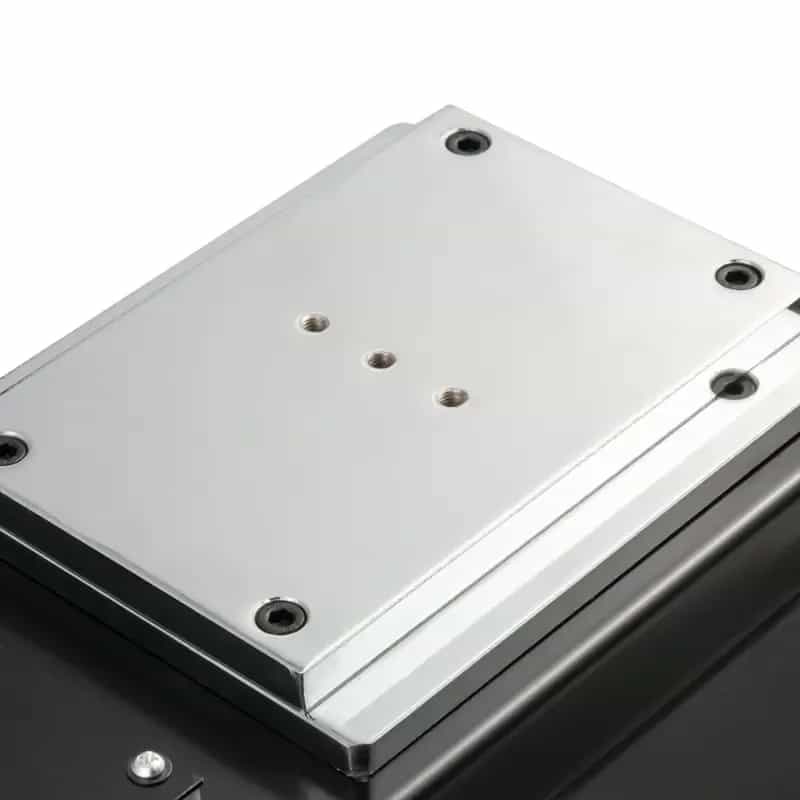

Uchwyty dobiera się do zadania osobno — inaczej mocuje się folię, inaczej sznur, a inaczej sztywny element z gwintem; producent przewiduje do tej ramy różne zestawy mocujące. Warunki pracy obejmują 10 ... 30 °C oraz wilgotność 15 ... 80 %, zasilanie to 220 ... 240 V AC przy prądzie 1,5 A, a obwód chroni bezpiecznik 2 A. Masę 40 kg przenosi się we dwie osoby i ustawia na sztywnym blacie; gumowe nóżki z zestawu ograniczają przenoszenie drgań na stół. Samo stanowisko nie zapisuje wyników — rejestracja siły należy do zamontowanego miernika, a dołączony kabel impulsowy przygotowano pod siłomierze serii PCE-PFG.
