Statyw do pomiaru siły i przemieszczenia PCE-FTS50

Sama siła to połowa informacji, bo przy sprężynach, uszczelkach i taśmach liczy się również droga, na której ta siła powstała. PCE-FTS50 ma dlatego wbudowaną skalę przemieszczenia, odczytywaną równolegle ze wskazaniem siłomierza. Statyw obsługuje się pokrętłem o średnicy 120 mm, a wrzeciono o podziałce 3 mm przesuwa trawersę drobnymi krokami na dystansie sięgającym 335 mm. Dopuszczalne obciążenie to 500 N, czyli 50 kg przy ściskaniu i rozciąganiu, a stalowa rama o masie około 8,8 kg trzyma próbkę bez ugięcia. Płyta podstawy 145 x 100 mm przyjmuje typowe uchwyty, natomiast obrys 600 x 210 x 128 mm mieści się na zwykłym stole warsztatowym.

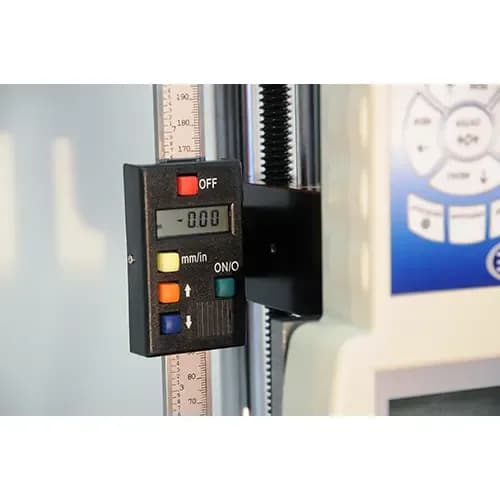

Miernik siły dobiera się osobno, bo konstrukcję przewidziano pod przyrządy serii PCE z wewnętrzną celą pomiarową. Maksymalna długość robocza sięga 236,36 mm i to ona wyznacza rzeczywistą przestrzeń dla próbki razem z uchwytami. Cyfrowa miarka jest tu najważniejszym dodatkiem wobec zwykłego statywu: zeruje się ją w wybranym położeniu i od tego punktu pokazuje przebytą drogę, więc obok wartości siły powstaje druga liczba, bez której nie da się opisać sprężystości próbki. Przy sprężynie interesuje nas siła przy zadanym ugięciu, przy uszczelce — nacisk po dociśnięciu o kilka milimetrów, a przy zatrzasku moment, w którym opór nagle spada.

Maksymalna długość robocza wynosi 236,36 mm i to ona ogranicza wysokość całego zestawu razem z uchwytami. Rama ma 500 mm długości bez pokrętła, a płyta podstawy na stojaku mierzy 234 x 152 mm, co daje pewne oparcie także większym uchwytom; wersja gotowa do pracy, z zamontowanym siłomierzem, waży około 9,15 kg. Statyw nie rejestruje przebiegu próby — punkty siła–droga odczytuje się i notuje ręcznie, a pełny wykres z zapisem automatycznym daje dopiero zmotoryzowane stanowisko serii PCE-MTS. Do utrzymania wystarczy czystość wrzeciona i prowadnic oraz pilnowanie, żeby obciążenie nie przekroczyło 500 N, czyli 50 kg.
