Młotek Schmidta PCE-HT-75, typ L, 10 ... 60 N/mm²

Cienka ścianka, drobny prefabrykat albo element wrażliwy na uderzenie nie zniosą pełnej energii młotka standardowego, dlatego głowica typu L uderza z energią 0,735 Nm. PCE-HT-75 mierzy w zakresie 10 ... 60 N/mm², co odpowiada betonom lekkim i cienkościennym o grubości do 100 mm. Wynik odczytuje się z liniowej skali 10 ... 100 w jednostkach odbicia R, z działką 2; brak elektroniki oznacza brak zasilania i gotowość zaraz po wyjęciu z walizki. Konstrukcja odpowiada normom PN-74/B-06262 oraz PN-EN 12504-2:2002. Powierzchnia dociskowa ma średnicę 15 mm, promień kulistej końcówki wynosi SR 25 mm, a trzpień wykonano ze stali.

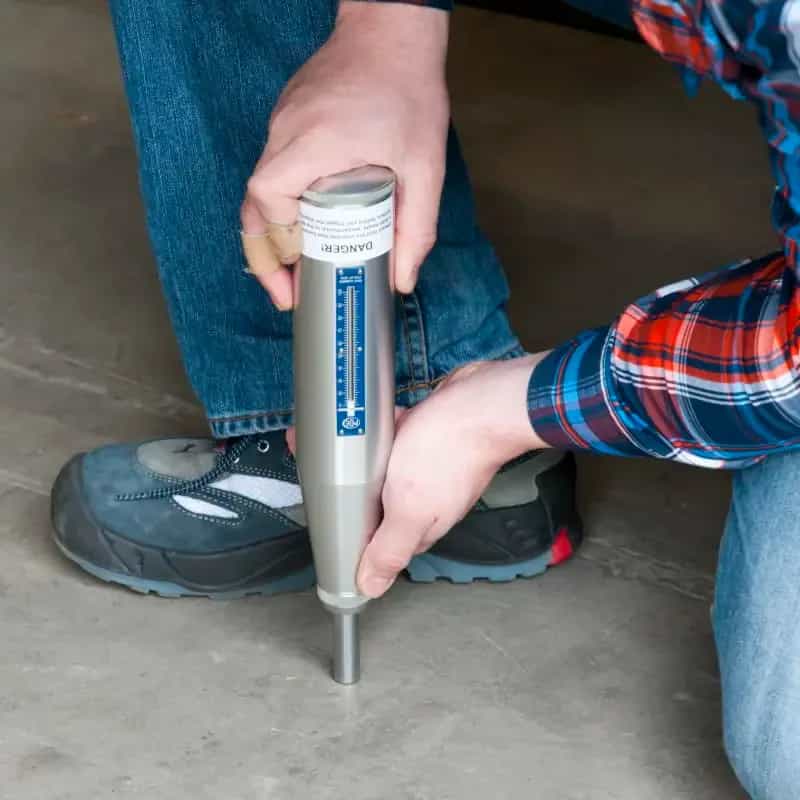

Wartość kalibracyjna na kowadle wzorcowym to 74 ± 2. Aluminiowy korpus Ø 54 x 335 / 260 mm waży 0,85 kg, więc młotek prowadzi się jedną ręką na drabinie czy rusztowaniu. Zakres temperatury pracy obejmuje 0 ... 50 °C, a pole pomiarowe szlifuje się dołączonym kamieniem ściernym. Analogowy odczyt oznacza dwa kroki zamiast jednego: wskaźnik zatrzymuje się na wartości odbicia R, którą przelicza się potem na wytrzymałość według wykresu z instrukcji obsługi, z uwzględnieniem kierunku uderzenia. Instrukcja jest więc częścią wyposażenia i powinna jeździć razem z młotkiem.

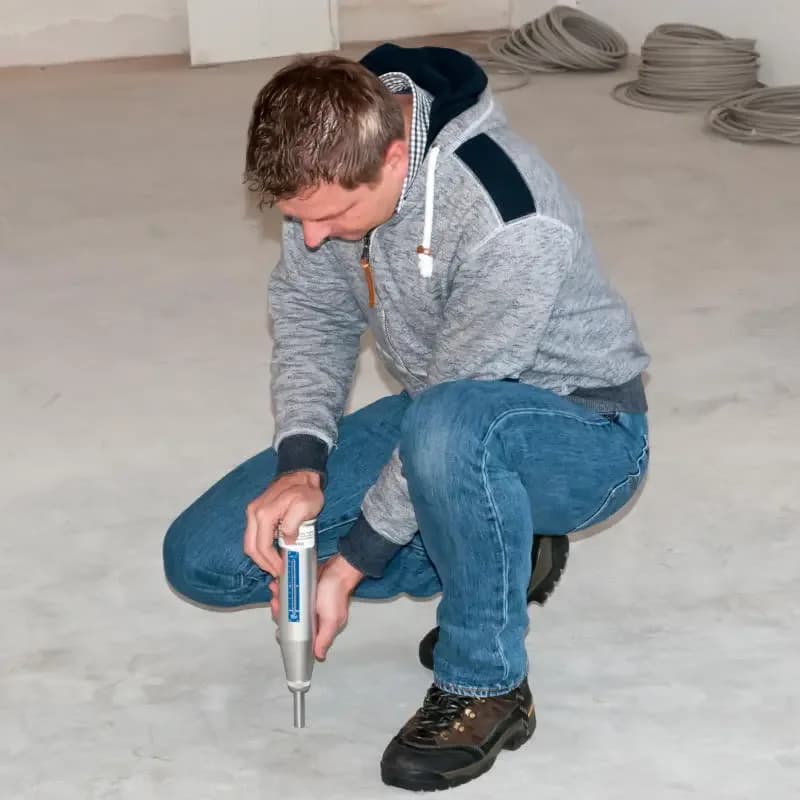

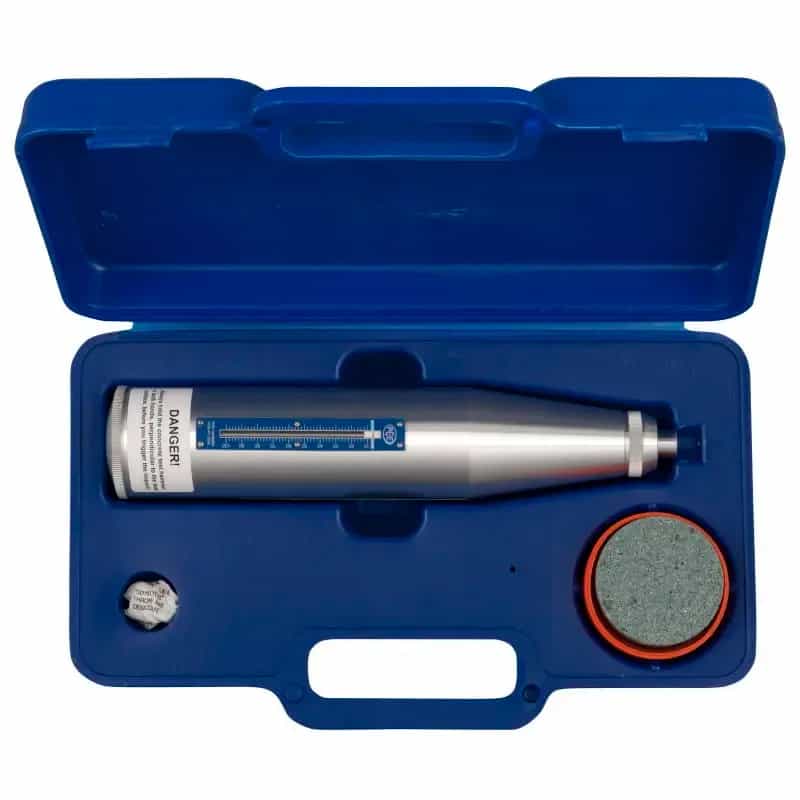

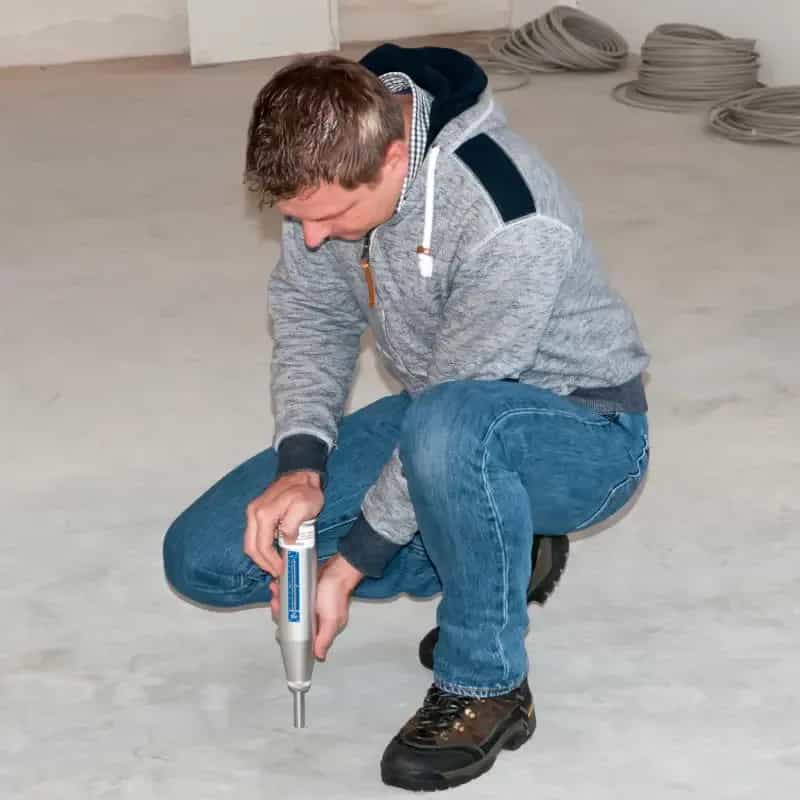

Do wykonania pomiaru wystarczy jedna osoba, co przy badaniu wielu punktów na obiekcie wyraźnie skraca pracę. Korpus o wymiarach Ø 54 x 335 mm i masie 0,85 kg jest najlżejszy w tej rodzinie, dlatego młotek prowadzi się swobodnie jedną ręką, także na drabinie. Powierzchnia dociskowa ma średnicę 15 mm, a promień kulistej końcówki wynosi SR 25 mm — to geometria typowa dla wykonania typu L. Wartość kalibracyjną 74 ± 2 sprawdza się na kowadle wzorcowym o twardości HRC 60 ± 2. Temperatura pracy obejmuje 0 ... 50 °C, a pole badania przygotowuje się kamieniem ściernym z zestawu. Walizka transportowa chroni młotek między wyjazdami na obiekty.
