Twardościomierz UCI PCE-3000, sonda 50 N

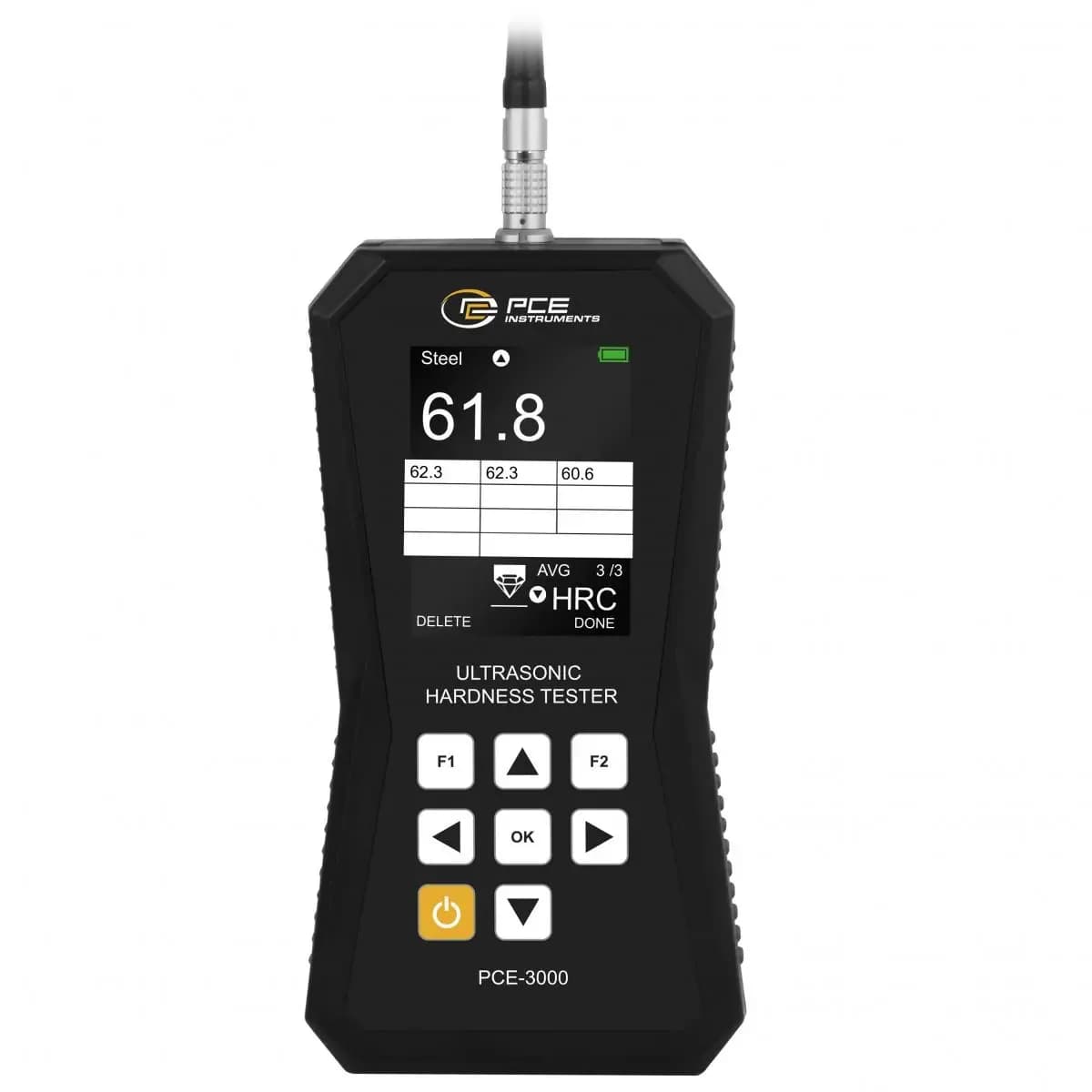

Metoda UCI mierzy twardość bez wyraźnego śladu: wgłębnik Vickersa dociskany stałą siłą 50 N wprawia trzpień w drgania, a zmiana ich częstotliwości zależy od pola odcisku, czyli od twardości materiału. PCE-3000 pracuje według normy badawczej ASTM A1038 i pokazuje wynik w skalach HV, HB, HRB oraz HRC — zakresy sięgają 20 ... 999 HV, 20 ... 999 HB, 20 ... 120 HRB i 15 ... 80 HRC, z rozdzielczością 0,1 jednostki. Kierunek nacisku nie ma znaczenia, bo pomiar obejmuje pełne 360°, więc sondę można przyłożyć do powierzchni pionowej albo od spodu. Ekran TFT o przekątnej 2,75 cala pokazuje wartość razem z oceną tolerancji, dzięki czemu operator od razu widzi, czy detal mieści się w wymaganiu.

Przyrząd zapisuje 150 wyników w pamięci wewnętrznej, obsługuje pomiar pojedynczy i uśredniony, a charakterystykę dobiera się osobno dla różnych materiałów. Obudowa 170 x 85 x 36 mm o masie 235 g ma klasę ochrony IP52; trzy baterie AA 1,5 V wystarczają na 6 h, a bezczynny miernik gaśnie po 2 ... 10 minutach. Tryby pomiarowe obejmują pojedynczy odczyt oraz średnią z 3, 5 albo 10 prób — przy powierzchniach niejednorodnych to średnia, a nie pojedynczy punkt, opisuje detal. Kalibrację metody wykonuje się osobno dla stali, stali nierdzewnej, aluminium i mosiądzu, a dodatkowo można zapisać charakterystykę własną, jeżeli badany gatunek odbiega od typowych.

Do sprawdzenia wskazań służy blok wzorcowy z zestawu; przewód połączeniowy oraz zasilacz 5 V, 1 A również leżą w walizce. Trzy baterie alkaliczno-manganowe AA 1,5 V dają napięcie 4,5 V i około 6 h pracy, a przy większych seriach warto mieć zapas, bo zapisane wartości ogląda się wyłącznie na ekranie przyrządu. Menu prowadzone jest w języku angielskim, więc na stanowisku obsługiwanym przez wielu pracowników warto zawczasu opisać podstawowe pozycje. Klasa ochrony IP52 oznacza odporność na pył i krople padające pionowo, ale nie na strumień wody.
