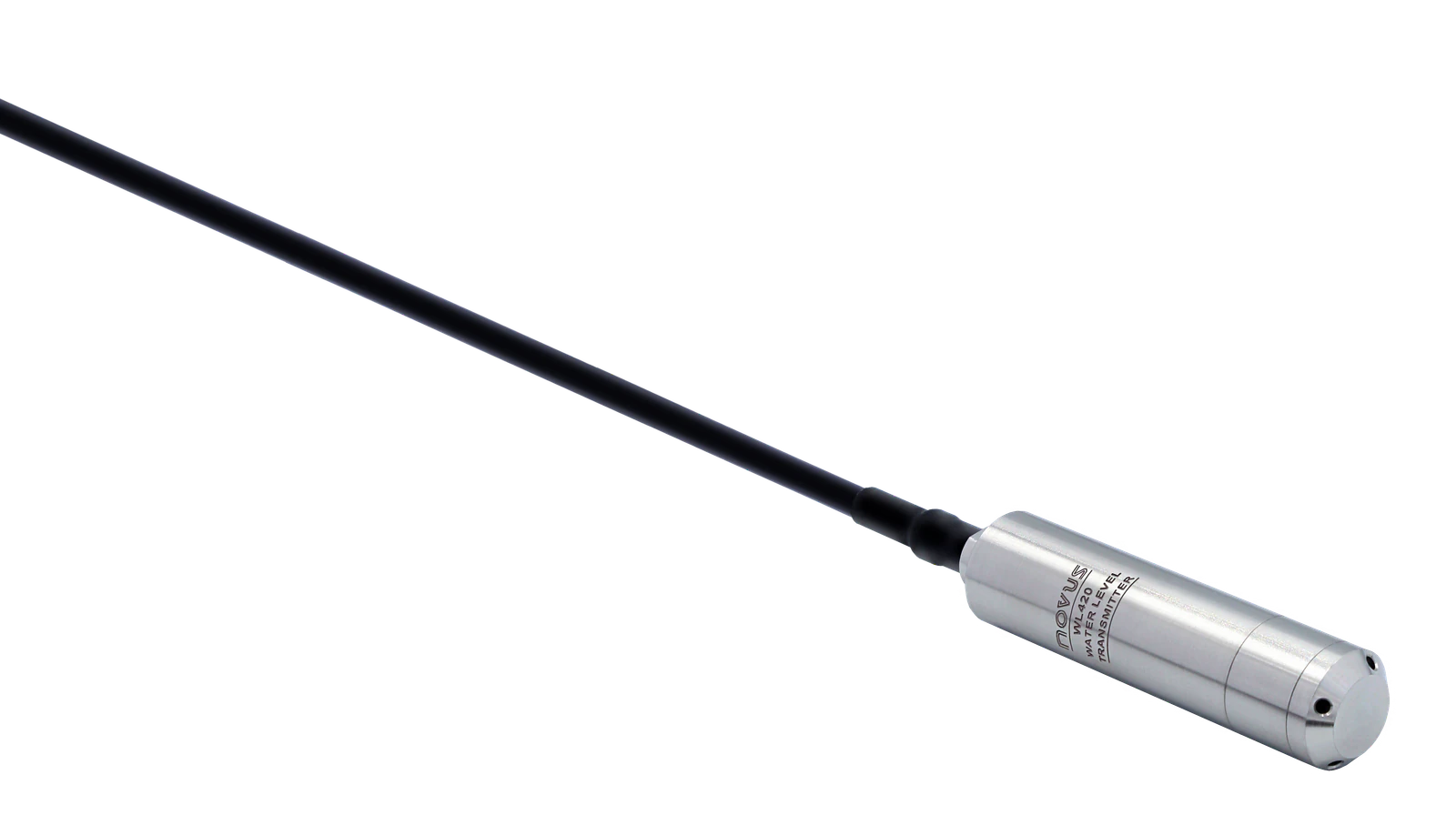

NOVUS WL420 mierzy poziom cieczy na podstawie ciśnienia hydrostatycznego słupa medium. Zanurzeniowa sonda jest opuszczana w zbiorniku, studni lub kanale, a dwuprzewodowe wyjście 4–20 mA przekazuje wynik do sterownika PLC, wskaźnika albo rejestratora. Kapilara w przewodzie kompensuje zmiany ciśnienia atmosferycznego.
Rodzina obejmuje zakresy od 1 do 100 mH₂O oraz fabryczne przewody od 5 do 120 m. Każdy wariant ma w nazwie zarówno zakres, jak i długość przewodu. Kod 880181K012 zachowuje postać alfanumeryczną i oznacza wykonanie 100 mH₂O z przewodem 120 m. Długość kabla jest elementem konkretnego SKU, a nie akcesorium wybieranym niezależnie po zakupie.
Membranę i części zwilżane wykonano ze stali nierdzewnej 316L, a korpus ze stali 304. Sonda ma średnicę około 26,5 mm, długość około 105 mm i stopień ochrony IP68. Przewód PUR zawiera kapilarę odniesienia, której suche i drożne zakończenie jest niezbędne do poprawnego pomiaru.
Dla zakresów poniżej 4 mH₂O producent podaje temperaturę medium 0–60 °C, natomiast dla zakresów od 4 mH₂O zakres −10–70 °C. Przed doborem należy uwzględnić maksymalny poziom, gęstość cieczy, zgodność materiałową, wymaganą długość przewodu oraz bezpieczne miejsce zakończenia kapilary. WL420 ma większą średnicę i inną konstrukcję niż WL320, dlatego oba modele pozostają osobnymi produktami.
Sonda przelicza ciśnienie słupa cieczy na standardowy sygnał prądowy.
Zakres i fabryczna długość przewodu są jednoznacznie przypisane do każdego SKU.
Dwuprzewodowa pętla umożliwia współpracę ze sterownikami, wskaźnikami i rejestratorami.
Konstrukcja jest przeznaczona do stałego zanurzenia w medium zgodnym materiałowo.
Membrana i części zwilżane są wykonane z 316L, a korpus ze stali 304.
Wentylowany przewód PUR kompensuje bieżące ciśnienie atmosferyczne.
Warianty łączą pełną skalę pomiaru z konkretną długością przewodu, co ogranicza ryzyko niezgodnego zestawienia.
Sygnał 4–20 mA można podłączyć do powszechnie stosowanych wejść PLC, rejestratorów i wskaźników.
Kapilara w przewodzie zapewnia odniesienie pomiaru do ciśnienia otoczenia, jeżeli jej zakończenie pozostaje suche i drożne.
WL420 jest przeznaczony dla instalacji wymagających ciągłego, przewodowego pomiaru poziomu cieczy w zanurzeniu.
Nie należy traktować przewodu jako dowolnie dobieranego akcesorium po zakupie sondy.
Zakończenie przewodu wymaga suchego miejsca i ochrony przed wilgocią, zabrudzeniem oraz kondensacją.
Przed zastosowaniem w medium innym niż woda trzeba ocenić zgodność stali 316L, stali 304 i przewodu PUR.
Marka: NOVUS Automation| Zakresy | 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 mH₂O |
|---|---|
| Dokładność | 0,5% pełnego zakresu |
| Temperatura medium od 4 mH₂O | −10–70 °C |
| Temperatura medium poniżej 4 mH₂O | 0–60 °C |
| Wyjście | 4–20 mA, 2 przewody |
|---|---|
| Zasilanie | 12–36 V DC |
| Wymiary sondy | około Ø26,5 × 105 mm |
|---|---|
| Stopień ochrony | IP68 |
| Materiał korpusu | stal nierdzewna 304 |
| Długości przewodu | 5–120 m zależnie od SKU |
| Materiał części zwilżanych | stal nierdzewna 316L |
| Przewód | PUR, wentylowany |
|---|---|
| Typ urządzenia | zanurzeniowy hydrostatyczny przetwornik poziomu |
| EAN | 789985061260 |
|---|
