Bezkontaktowy laserowy transmiter poziomu NOVUS TL400

NOVUS TL400 mierzy bez kontaktu z medium poziom cieczy, ziaren i materiałów sypkich. Czujnik wykorzystuje laser podczerwony około 920 nm oraz zasadę czasu przelotu ToF, a wynik może przeliczać na poziom, odległość lub procent objętości. Brak części ruchomych i kontaktu z powierzchnią ogranicza wpływ osadu oraz zużycia mechanicznego typowego dla czujników pływakowych. Laser ma klasę 1 przy użytkowaniu zgodnym z instrukcją.

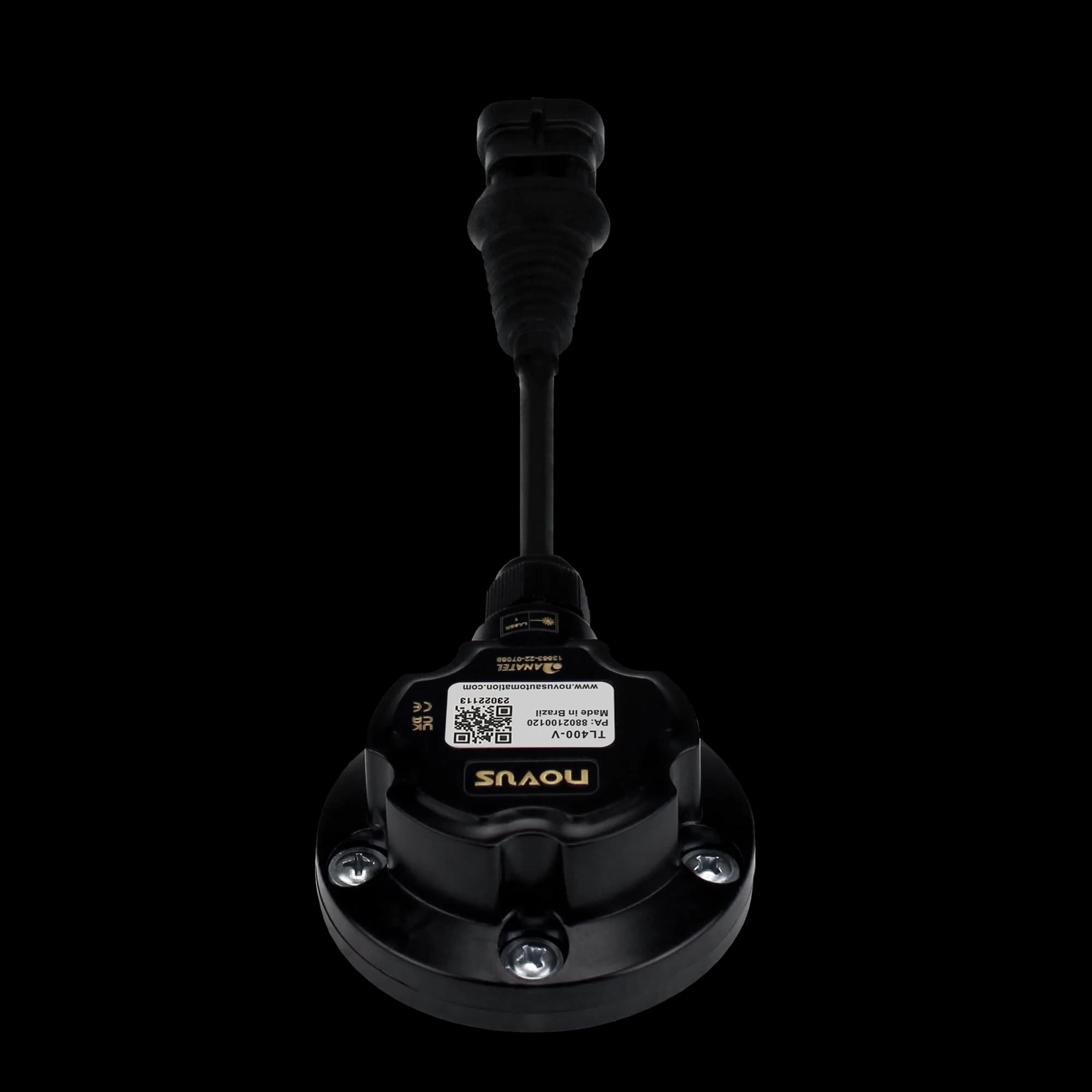

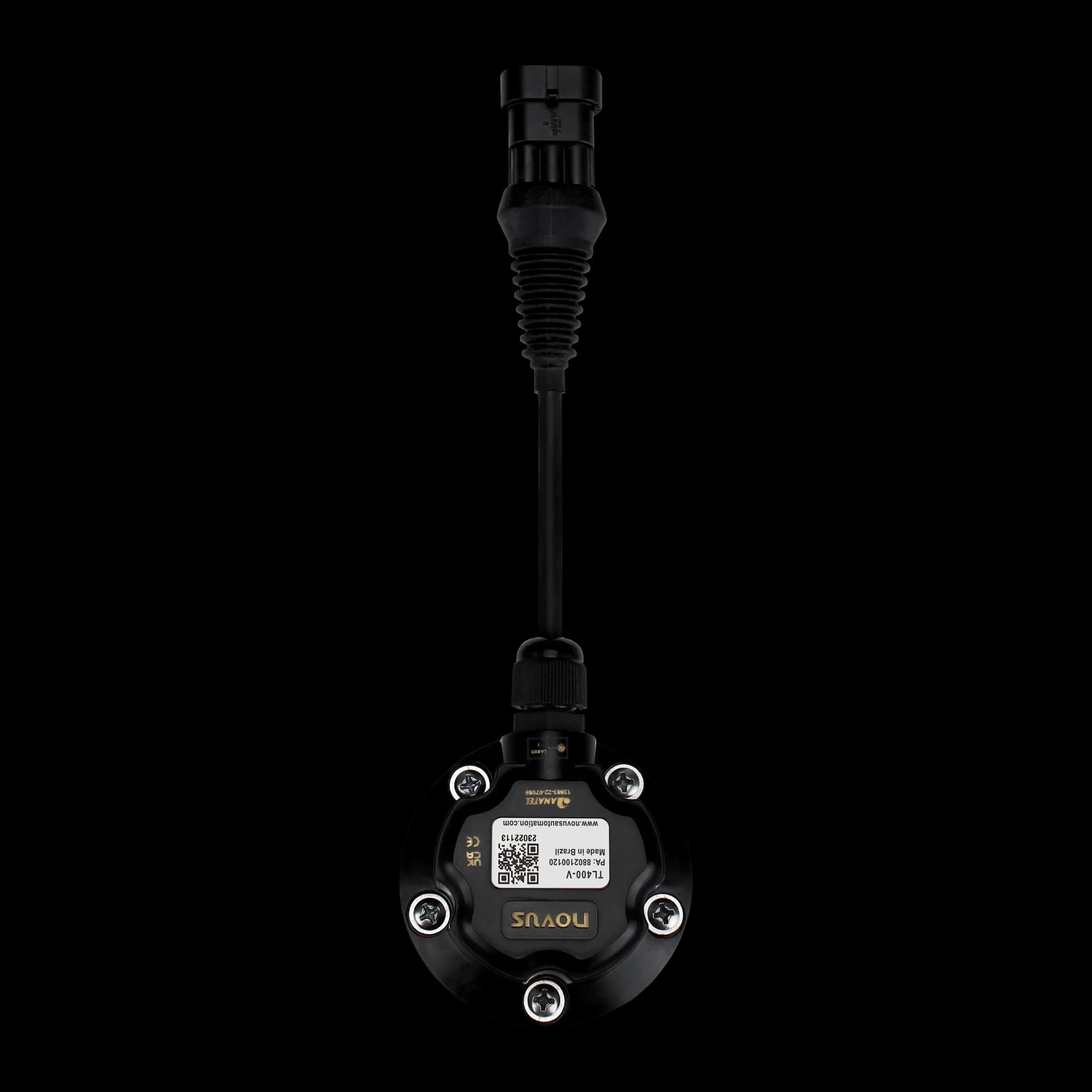

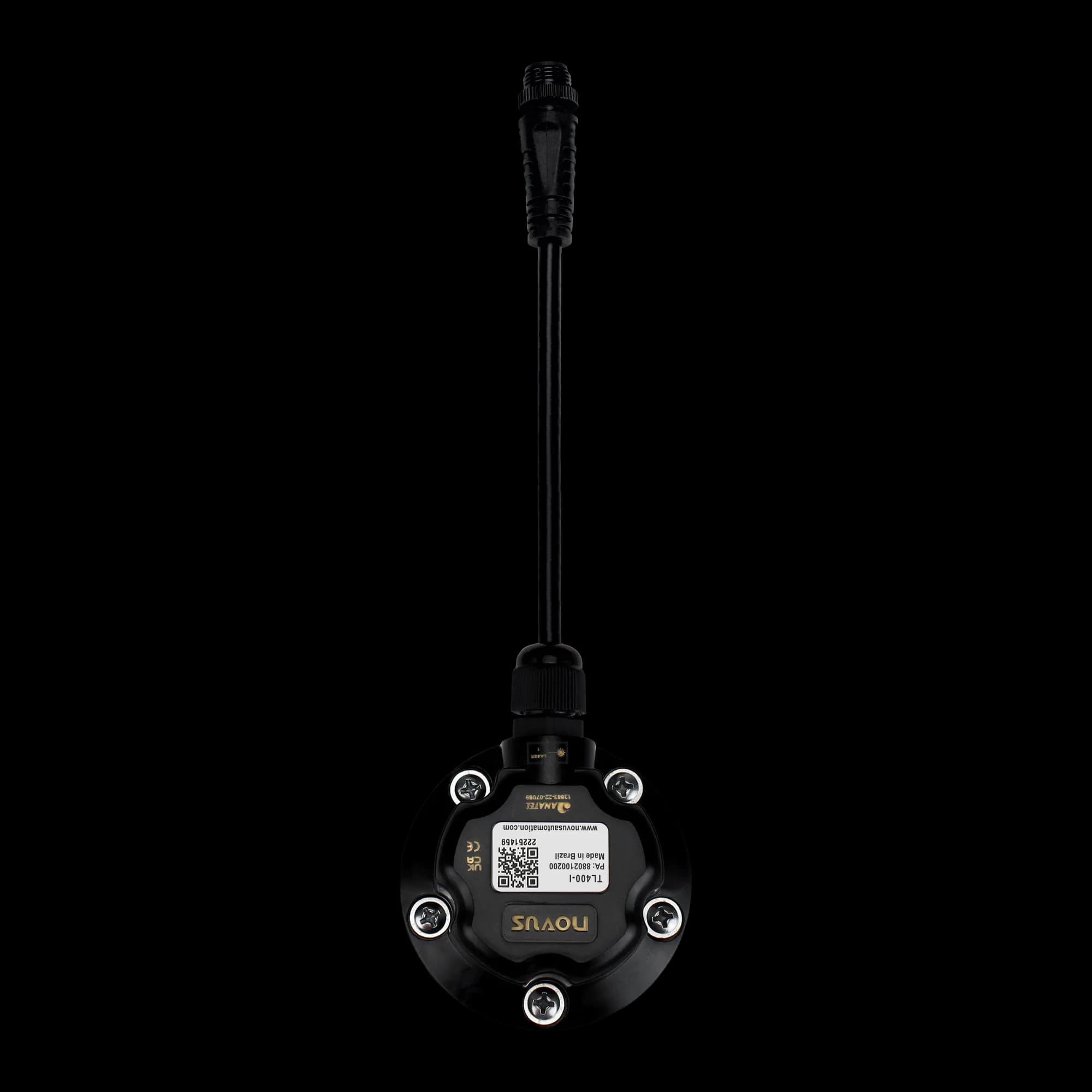

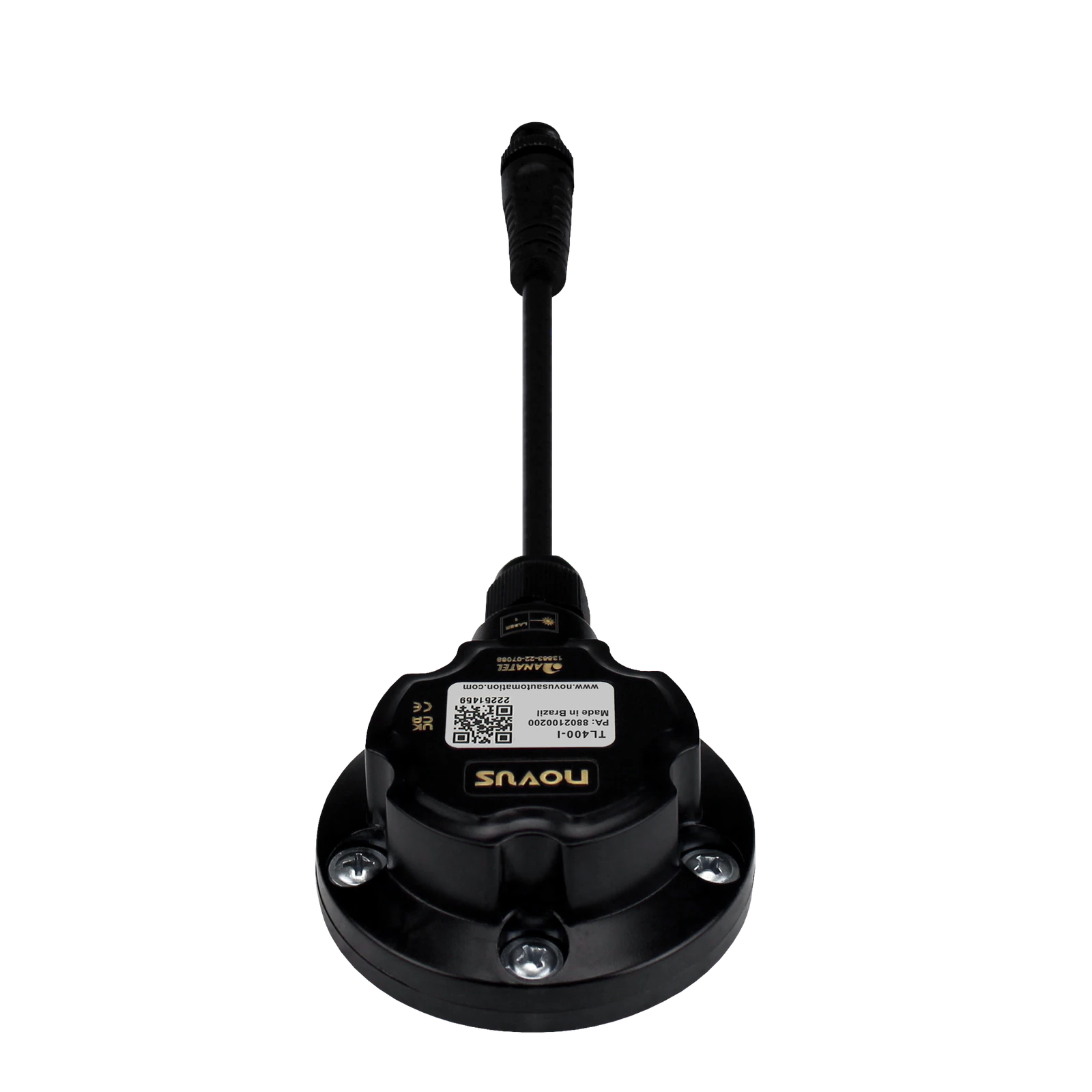

Rodzina obejmuje dwa wykonania handlowe. TL400-I przekazuje wynik sygnałem 4–20 mA i ma przewód 150 mm zakończony męskim złączem M12 4-pin. TL400-V ma wyjście 0,5–4,5 V oraz przewód 150 mm z męskim złączem Superseal 3-pin. Obie wersje są zasilane napięciem 8–33 V DC, pracują w temperaturze od -20 do 80°C i mają obudowę IP68. Wariant trzeba dobrać do wejścia analogowego oraz sposobu okablowania instalacji.

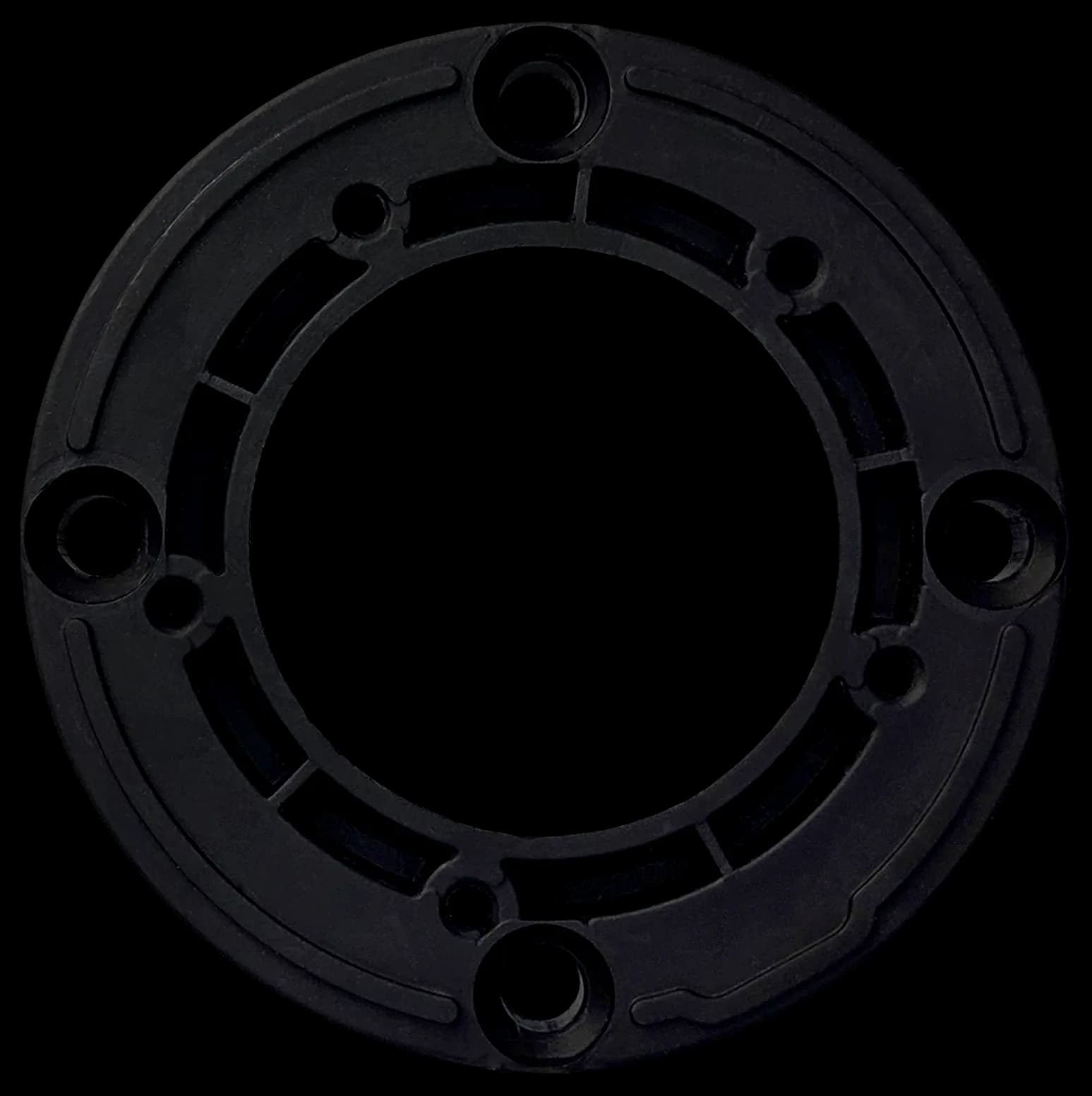

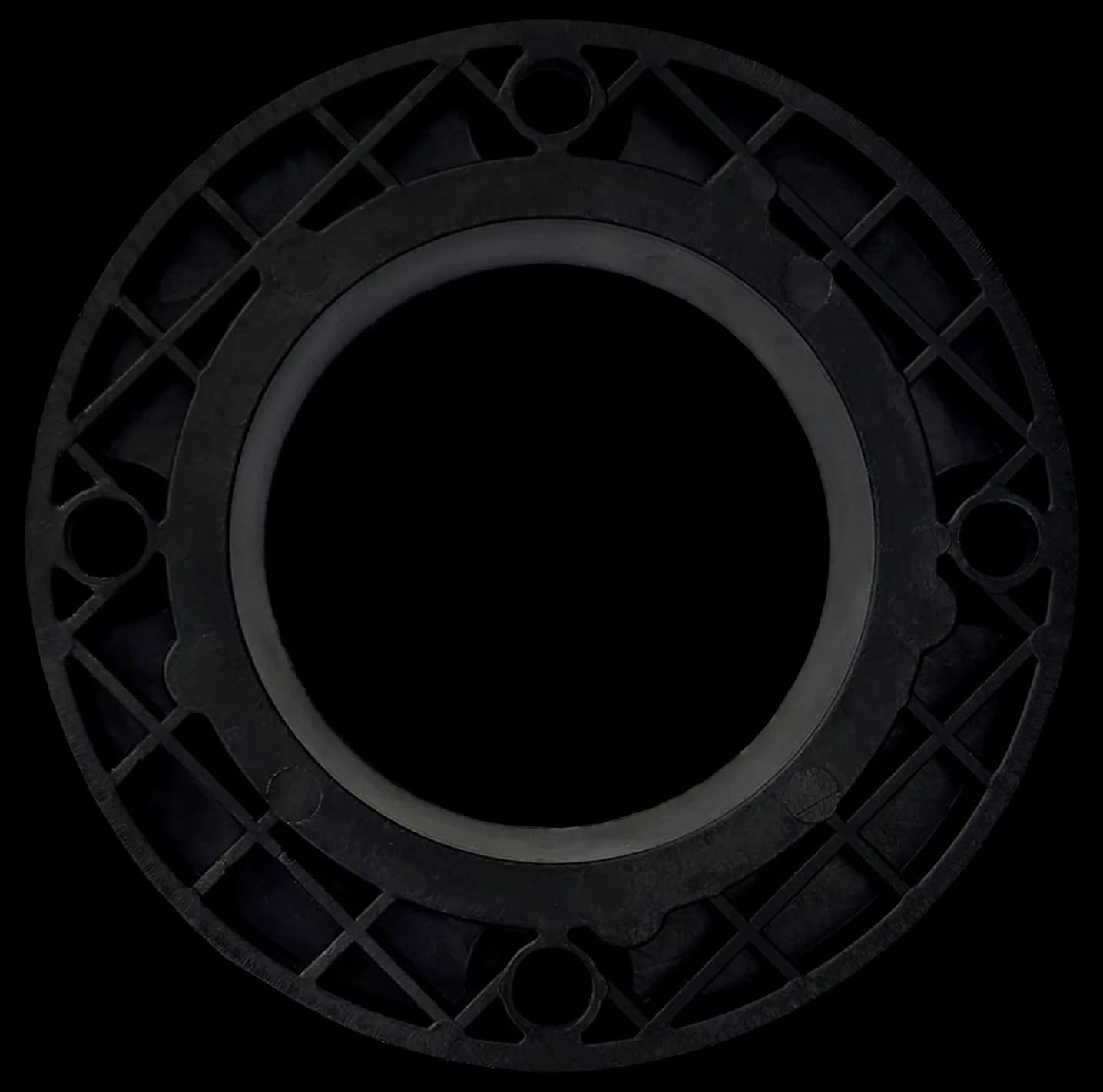

Konfigurację wykonuje się przez Bluetooth Low Energy w aplikacji SigNow na telefonie lub komputerze. Użytkownik może ustawić zakres wyjścia, jednostkę, kąt widzenia, filtr, geometrię zbiornika oraz krzywą do 20 punktów dla zbiorników nieregularnych. Czujnik próbkuje z częstotliwością 1 Hz, ma rozdzielczość 1 mm i martwą strefę 50 mm. Standardowy montaż wykorzystuje układ SAE z pięcioma otworami; osobny adapter 8802100300 pozwala przejść na układ czterootworowy.

Dokładność zależy od warunków optycznych. W korzystnym zbiorniku bez bezpośredniego słońca błąd może osiągać około 2 mm, natomiast odbijające ściany, dno, pył, piana, ruch medium lub nasłonecznienie mogą zwiększyć błąd nawet do około 30 mm. Czujnik należy zamontować prostopadle do mierzonej powierzchni, z dala od strumienia napełniania i bez przeszkód w torze lasera. TL400 nie mierzy przez przezroczystą ścianę zbiornika i nie jest czujnikiem radarowym ani hydrostatycznym.
