Wskaźnik kolejności faz PCE-PI 10, 75 ... 600 V AC

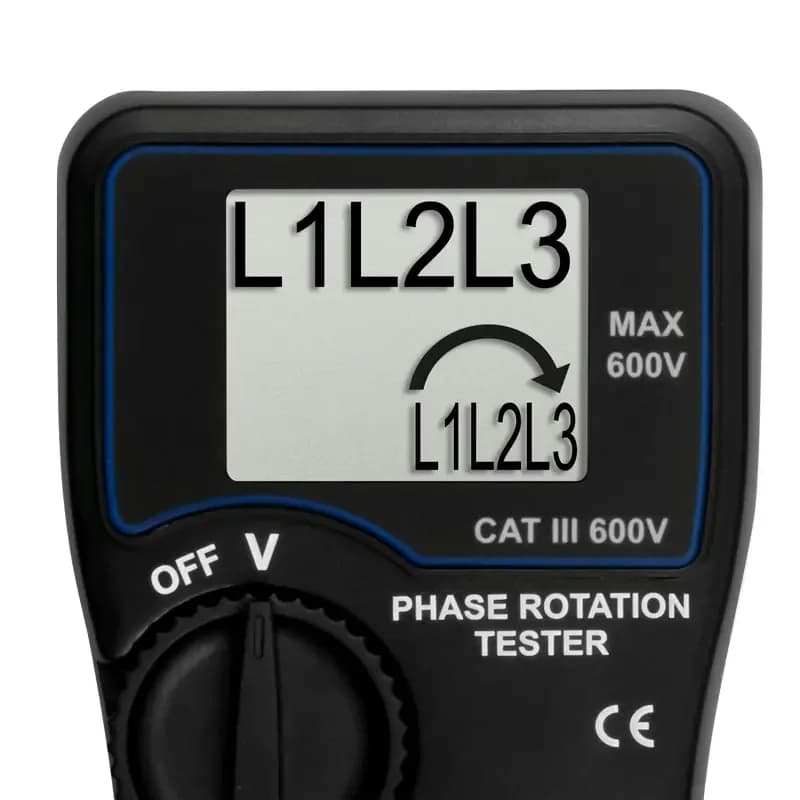

Odwrócona kolejność faz nie objawia się od razu — silnik po prostu kręci się w drugą stronę, a pompa tłoczy w przeciwnym kierunku. PCE-PI 10 rozstrzyga tę kwestię przed uruchomieniem instalacji: wykrywa kierunek pola wirującego w sieciach trójfazowych w zakresie 75 ... 600 V AC i przy częstotliwości 40 ... 400 Hz. Przyrząd pokazuje przy tym, czy każda z faz jest faktycznie podłączona, co od razu ujawnia przerwę w przewodzie albo zły zacisk.

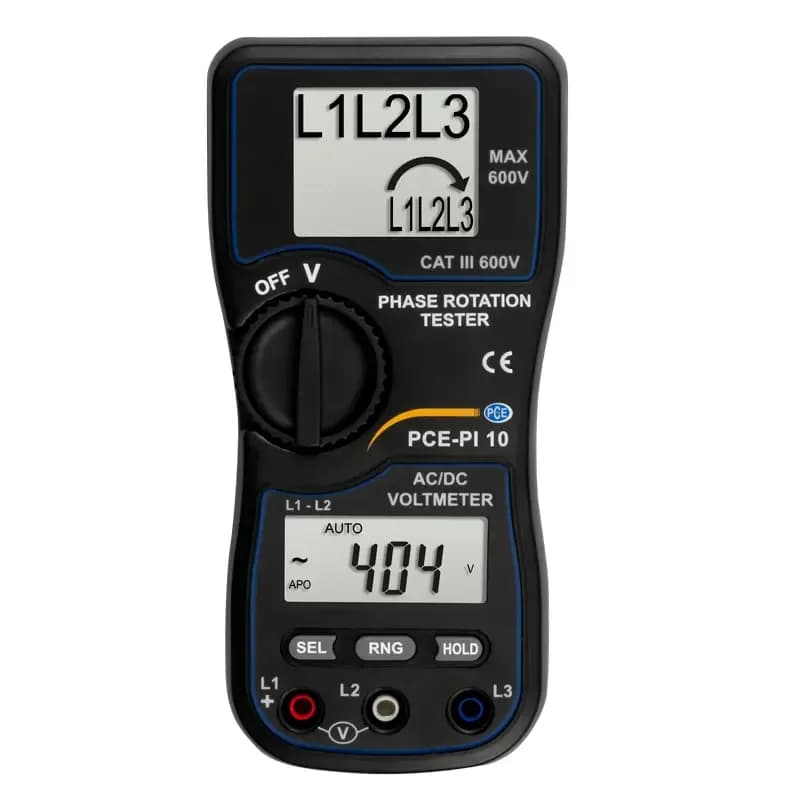

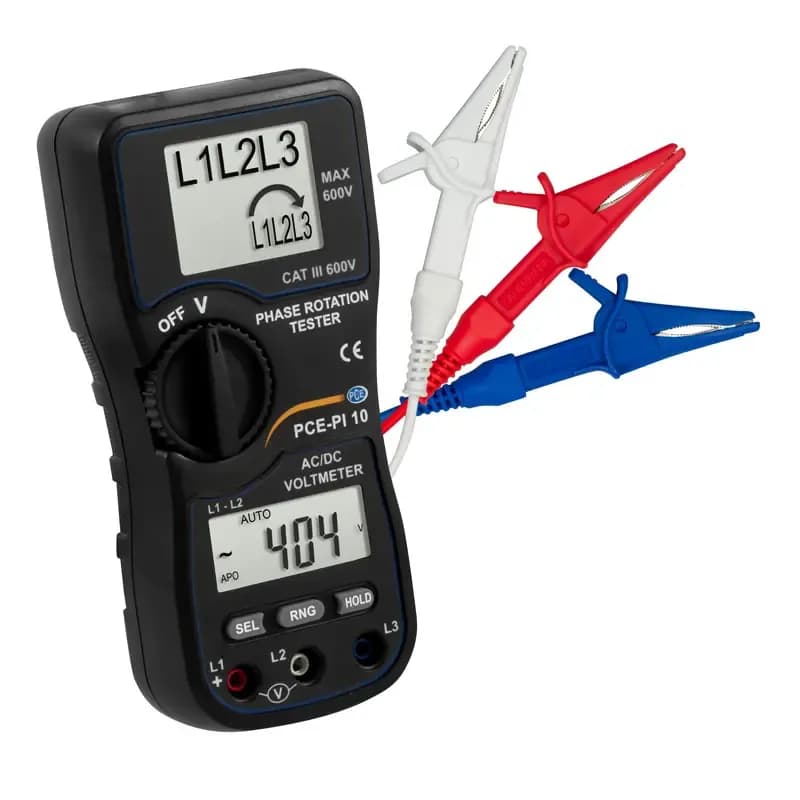

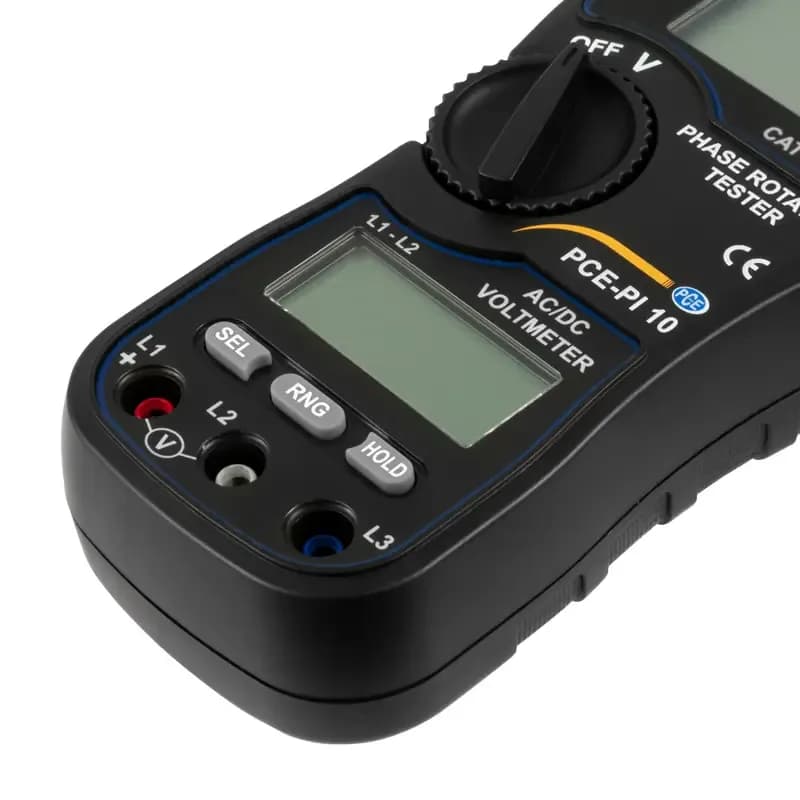

Poza wskazaniem kolejności faz mierzy napięcie przemienne i stałe — najniższy zakres to 600 mV z rozdzielczością 0,1 mV — a wyniki prezentuje na dwóch wyświetlaczach LCD, dzięki czemu obie informacje są widoczne jednocześnie. Przewody pomiarowe zakończone są krokodylkami, więc przyrząd przypina się bezpośrednio do żył lub styków śrubowych i zwalnia ręce. Kategoria pomiarowa CAT III 600V odpowiada pracy w instalacjach rozdzielczych budynku. Masa wynosi około 245 g przy wymiarach 165 x 82 x 45 mm, a zasilanie zapewniają dwie baterie AAA 1,5 V.

Kolejność faz sprawdza się przed pierwszym rozruchem oraz po każdej ingerencji w zasilanie — po wymianie stycznika, przewodu albo przy podłączaniu maszyny w nowym miejscu. Przewody z krokodylkami przypina się do trzech żył lub styków śrubowych, a przyrząd sam pokazuje kierunek wirowania pola; jeżeli któraś faza nie dociera, informacja pojawia się natychmiast, więc od razu wiadomo, że problem leży w torze zasilania, a nie w silniku. Dwa wyświetlacze pozwalają jednocześnie obserwować napięcie i wynik detekcji, dzięki czemu nie trzeba przełączać trybów w trakcie pracy pod napięciem.

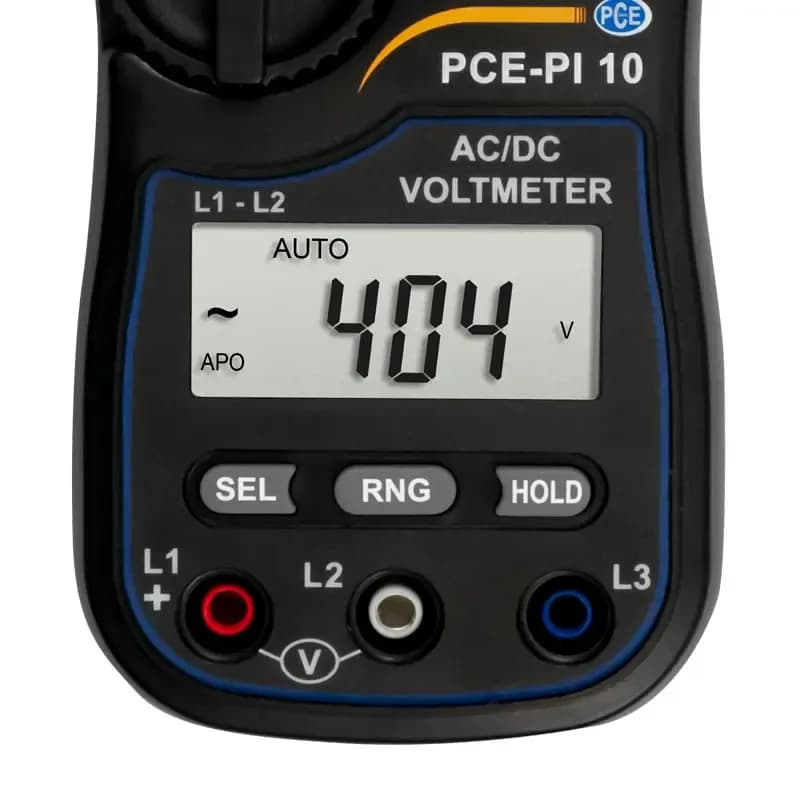

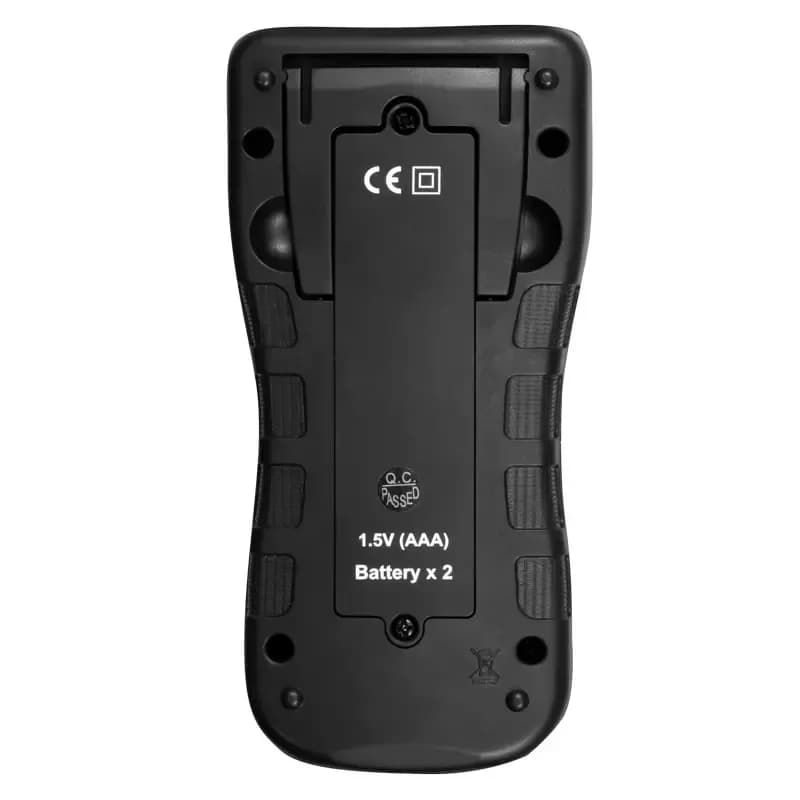

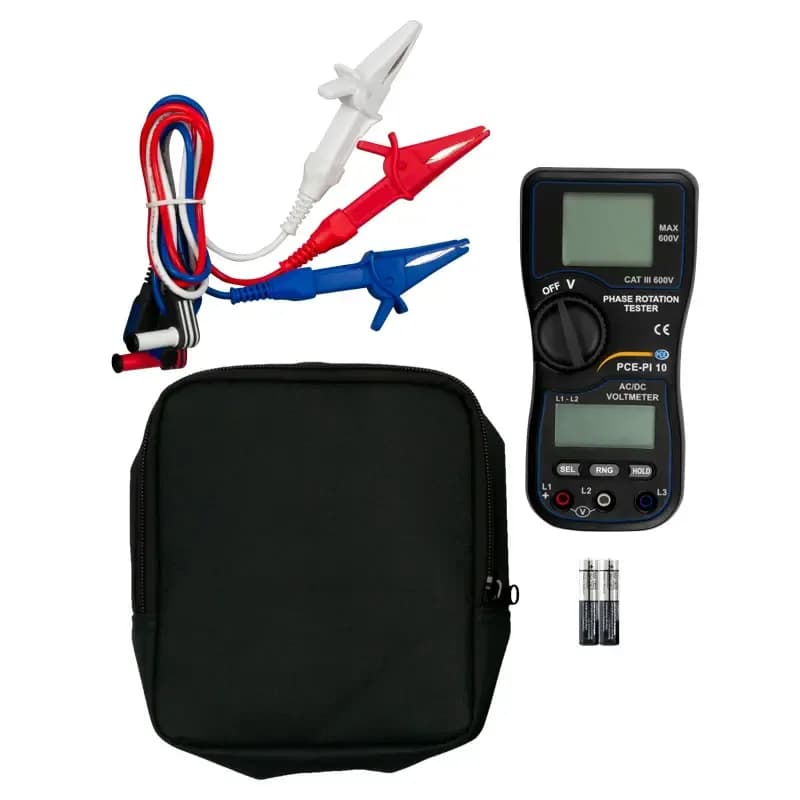

Funkcja woltomierza obejmuje napięcie przemienne oraz stałe; najniższy zakres 600 mV z rozdzielczością 0,1 mV przydaje się przy sprawdzaniu obwodów sterowniczych i sygnałowych. Kategoria pomiarowa CAT III 600V wskazuje, gdzie przyrządu wolno używać: w instalacjach rozdzielczych budynku, a nie na przyłączu przed zabezpieczeniem głównym. Obudowa o wymiarach 165 x 82 x 45 mm i masie około 245 g mieści się w dołączonym futerale razem z przewodami, a zasilanie zapewniają dwie baterie AAA 1,5 V, więc przyrząd jest gotowy do pracy zaraz po rozpakowaniu.
