Tester wyłączników RCD PCE-RCD 1, 10 ... 650 mA

Wyłącznik różnicowoprądowy sprawdza się dopiero wtedy, gdy zmierzy się, przy jakim prądzie zadziała i jak szybko to zrobi. PCE-RCD 1 wyznacza obie te wielkości: prąd testowy wybiera się w przedziale 10 ... 650 mA, ustawia typ zabezpieczenia — zwykłe albo selektywne — i decyduje, czy badanie ma ruszyć od dodatniej, czy od ujemnej półfali. Wynik pojawia się na trzycyfrowym wyświetlaczu, a jego kolor od razu mówi, czy zabezpieczenie mieści się w wymaganiach: niebieskie i czerwone podświetlenie zastępuje kartkowanie tabel. Przyrząd współpracuje z instalacjami 210 V ... 240 V przy 50/60 Hz i obsługuje wyłączniki typu A.

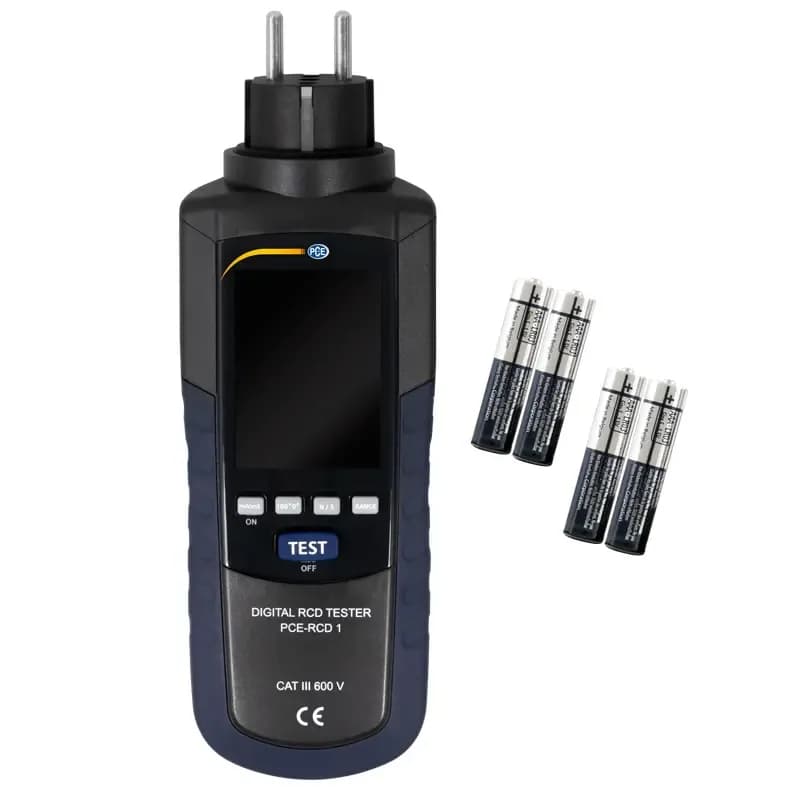

Zanim ruszy pomiar, ostrzeże o zbyt wysokim napięciu wejściowym, o braku uziemienia albo o potencjale ziemi powyżej 50 V — czyli o sytuacjach, w których badanie byłoby niebezpieczne. Zastosowane normy to EN 61010-1 z kategorią CAT III 600 V, EN 61557-6 oraz EN 61236, obudowa ma klasę ochrony IP 40, a masa 340 g przy wymiarach 71 x 210 x 51 mm mieści się w typowej torbie elektryka. Zasilanie stanowią 4 baterie AA 1,5 V, więc przed wyjazdem nie trzeba niczego ładować. Przed badaniem wybiera się nie tylko prąd i typ wyłącznika, ale również to, którą wielkość przyrząd ma wyznaczyć: prąd zadziałania albo czas zadziałania. Rozdzielenie tych dwóch prób skraca sprawdzenie, bo w przeglądzie okresowym często wystarcza jedna z nich, a komplet wykonuje się przy odbiorze instalacji.

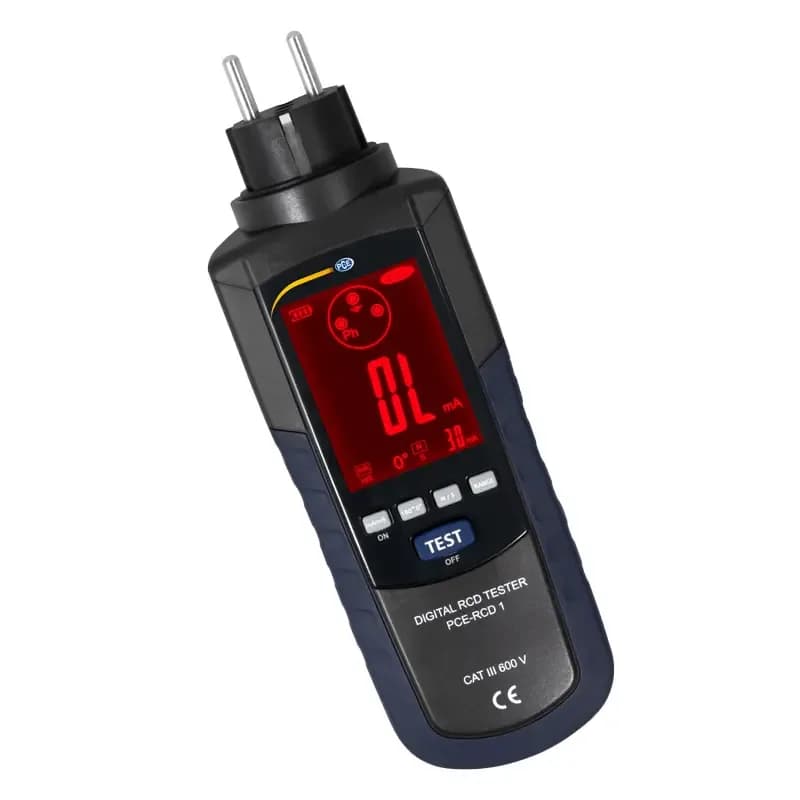

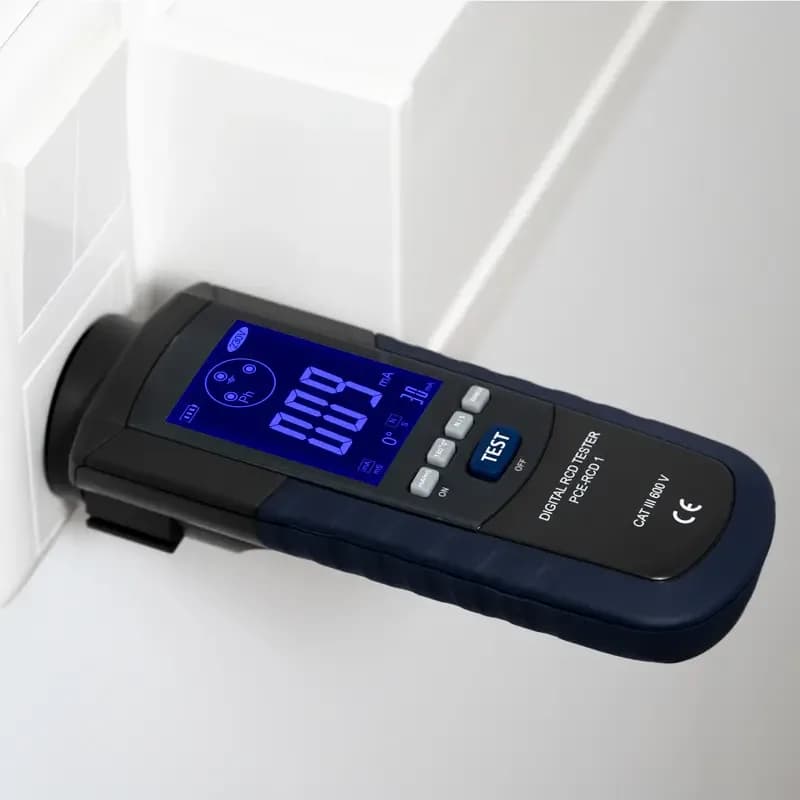

Wynik pokazuje trzycyfrowy wyświetlacz z podświetleniem niebieskim oraz czerwonym, co w ciemnej wnęce rozdzielnicy czyta się szybciej niż samą liczbę. Poza normą bezpieczeństwa i przyrządową EN 61557-6 producent podaje EN 61236 dotyczącą zgodności elektromagnetycznej — istotną tam, gdzie w pobliżu pracują falowniki i zasilacze impulsowe. Zakres temperatury pracy to -15 ... +45 °C, a przechowywania -25 ... +70 °C, więc tester spokojnie przetrwa noc w bagażniku samochodu serwisowego. Obudowa 71 x 210 x 51 mm oraz masa 340 g mieszczą się w tej samej torbie, w której jeżdżą już mierniki wielofunkcyjne, a zasilanie z 4 baterii AA 1,5 V zdejmuje kłopot z ładowarką przed wyjazdem na obiekt.
