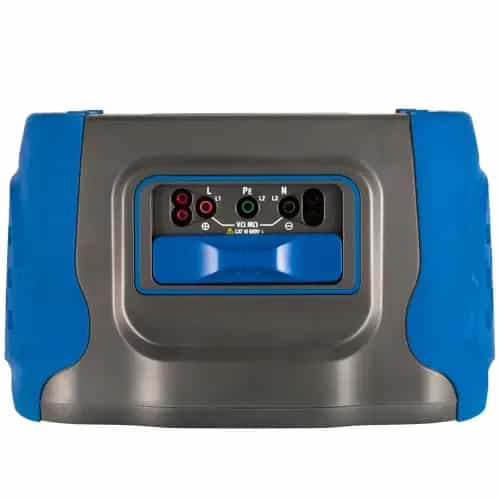

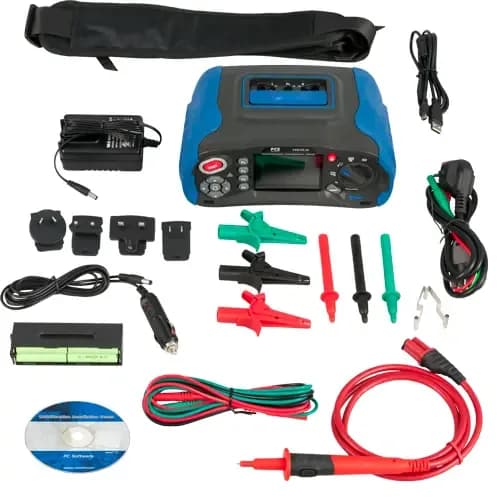

Tester instalacji PCE-ITE 50 z próbą wyłączników

Wyłącznik różnicowoprądowy sprawdza się nie jednym wciśnięciem przycisku, lecz serią prób — PCE-ITE 50 podaje prądy 10, 30, 100, 300 i 650 mA oraz 1 A, z krotnościami x 1/2, x1, x2 i x5, a próbę rozpoczyna przy kącie fazowym 0° albo 180°. Dzięki temu widać, czy zabezpieczenie zadziała niezależnie od chwili, w której nastąpi doziemienie. Poza tym miernik bada rezystancję pętli zwarcia L-N, L-PE oraz N-PE, małe rezystancje od 0,00 Ω, a rezystancję izolacji do 40 MΩ. Napięcie odczytuje w zakresie 80 ... 500 V przy częstotliwości 45 ... 65 Hz.

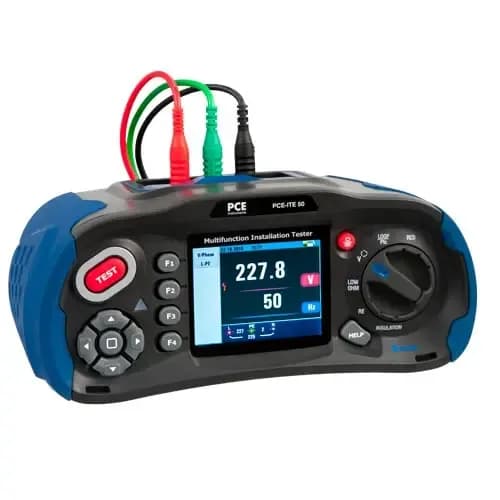

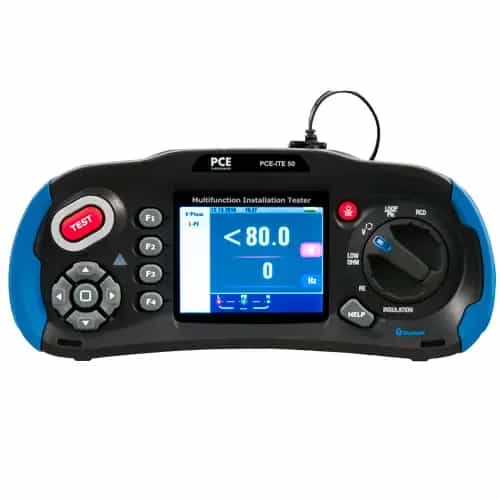

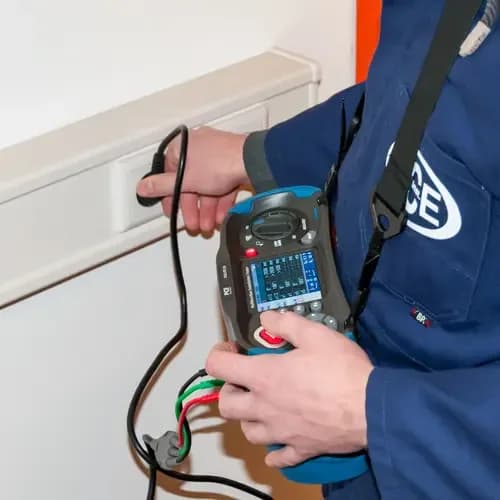

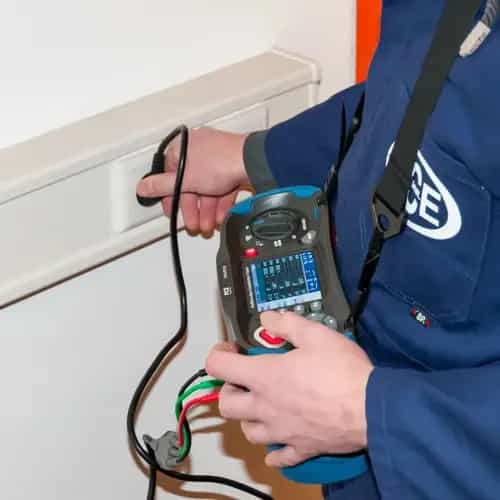

Wyniki pokazuje kolorowy wyświetlacz 3,5 cala o rozdzielczości 320 x 240 pikseli, a zapisuje karta pamięci; łączność bezprzewodowa pozwala przenieść je bez wyjmowania nośnika. Obudowa w klasie IP65 znosi pył i strugi wody na budowie, przy masie 1,56 kg i wymiarach 24,2 x 10,5 x 14,5 cm. Osiem baterii AA wystarcza na ok. 15 godz. pracy, więc jeden komplet zamyka zwykle cały dzień pomiarów odbiorczych. Pełny przegląd instalacji to kilka pomiarów po kolei i ten przyrząd obsługuje je wszystkie. Ciągłość przewodu ochronnego, szyn wyrównawczych oraz uziemienia bada się małą impedancją w zakresie 0 ...

2000 Ω z rozdzielczością od 0,001 Ω, prądem zwarciowym co najmniej 200 mA — na tyle dużym, by wykryć styk pozornie sprawny, a w rzeczywistości nadpalony. Rezystancję izolacji sprawdza się napięciem 125, 250, 500 albo 1000 V przy prądzie 1 mA, co pozwala dobrać próbę do rodzaju badanego obwodu. Pomiar uziemienia działa niezależnie od zasilania sieciowego. Charakterystyki wyzwalania G i S obejmują zarówno wyłączniki zwykłe, jak i te ze zwłoką czasową, a przyrząd sam kwalifikuje wynik jako poprawny albo błędny.

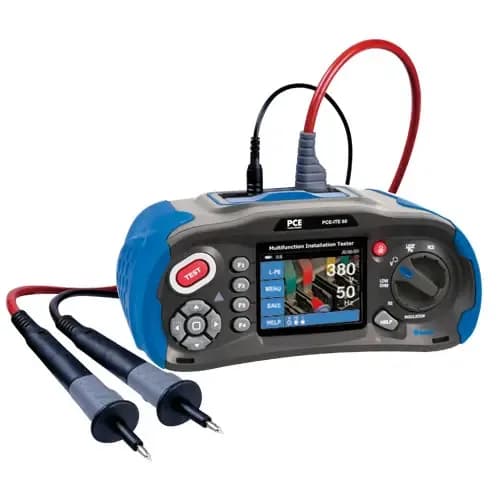

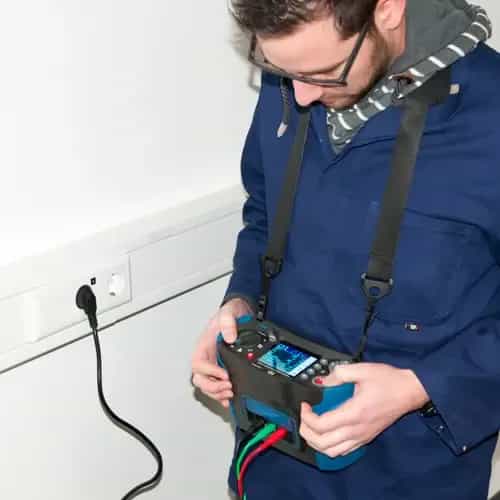

Dokładność czasu wyzwalania wynosi ± (1 % + 1 ms), a prądu ± (5 % + 2 cyfry). Napięcie zasilania rozpoznawane jest przy częstotliwości 50/60 Hz, natomiast kategoria pomiarowa KAT III 600 V dopuszcza pracę w instalacji stałej. Podwójny wyświetlacz z czytelnymi symbolami i szerokim kątem patrzenia pozwala odczytać wynik, gdy przyrząd leży na podłodze przy rozdzielnicy. Praca odbywa się w zakresie 0 ... 45 °C przy wilgotności do 95 % bez kondensacji, a osiem baterii AA o napięciu 1,2 ... 1,5 V oznacza, że wolno zastąpić je akumulatorami.
