Tester izolacji PCE-IT55, zakres do 1000 MΩ

Napięcie probiercze podawane przez PCE-IT55 mieści się w tolerancji +10 % wartości nominalnej, więc próba 500 V rzeczywiście obciąża izolację, zamiast kończyć się na zaniżonym napięciu. Do wyboru są stopnie 250, 500 i 1000 V, a rezystancję izolacji odczytuje się aż do 1000 MΩ przy prądzie probierczym 1 mA i prądzie zwarciowym poniżej 200 mA. Ten sam przyrząd zmierzy napięcie stałe do 1000 V i przemienne do 750 V w paśmie 40 ... 400 Hz przy impedancji wejściowej 10 MΩ, a także rezystancję do 200 kΩ z sygnałem dźwiękowym poniżej 40 Ω.

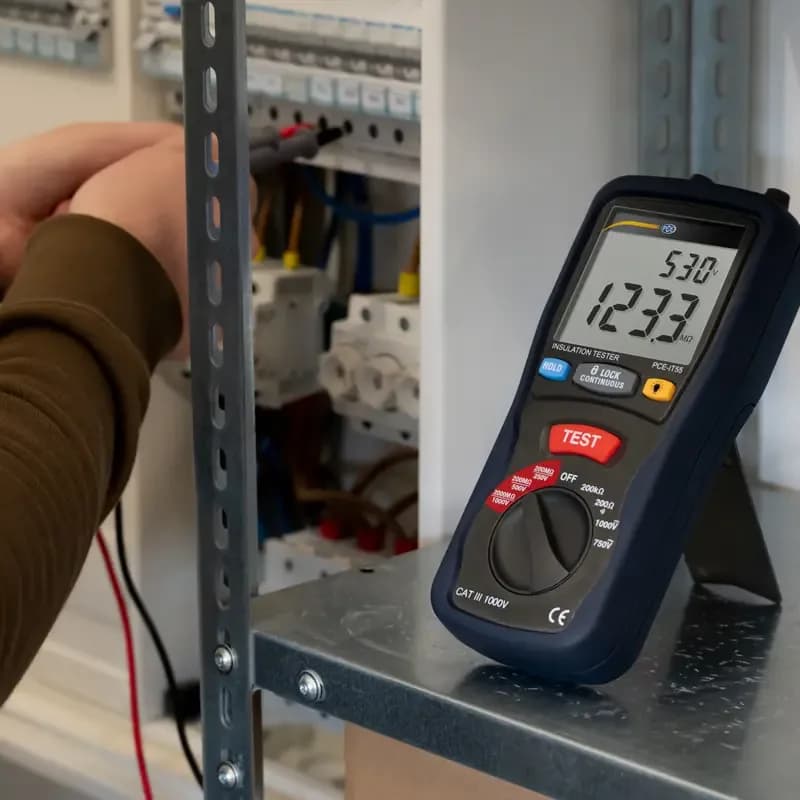

Próbę prowadzi się jednorazowo albo w trybie ciągłym, gdy trzeba obserwować ustalanie się wskazania. Duży podświetlany wyświetlacz sygnalizuje przekroczenie zakresu i stan baterii, a samoczynne wyłączanie oszczędza sześć ogniw AA 1,5 V. Kategoria pomiarowa CAT III 1000 V odpowiada pracy w instalacji budynkowej. Masa 700 g przy wymiarach 200 x 92 x 50 mm; w komplecie futerał, pasek oraz przewody z krokodylkiem na kablu o długości 1 m. Wartości graniczne trzeba znać przed pomiarem, bo przyrząd ich nie podpowie.

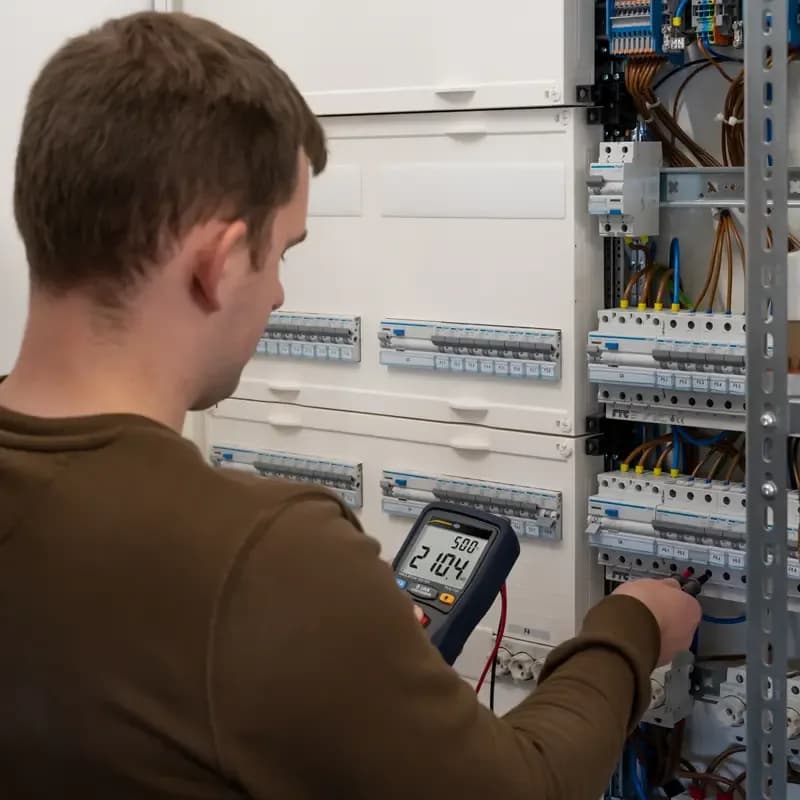

Rezystancję izolacji ocenia się względem napięcia pracy badanego obwodu, a napięcie próby dobiera do rodzaju obiektu: niższe stopnie do obwodów sterowniczych, wyższe do instalacji zasilających. Górna granica odczytu sięga 2000 MΩ, co obejmuje typowe instalacje budynkowe w dobrym stanie. Drugą częścią pracy tym przyrządem jest zwykły pomiar elektryczny. Napięcie stałe do 1000 V oraz przemienne do 750 V odczytuje się przy impedancji wejściowej 10 MΩ, a rezystancję w zakresach do 200 kΩ, przy czym sygnał dźwiękowy poniżej 40 Ω zamienia miernik w wygodny próbnik ciągłości.

Wskazanie odświeża się z częstotliwością 2,5 Hz, a napięcie obwodu otwartego przy pomiarze rezystancji wynosi 3,0 albo 4,5 V, zależnie od zakresu. Warunki pracy obejmują 0 ... 40 °C przy wilgotności poniżej 80 %, przechowywanie -10 ... 60 °C przy wilgotności poniżej 70 %. Ochrona przeciwprzepięciowa wejść sięga 1000 V wartości skutecznej. Przyrząd jedzie w futerale razem z przewodami, krokodylkiem na kablu o długości 1 m oraz paskiem do przenoszenia; sześć baterii AA 1,5 V wystarcza na cały obchód, a samoczynne wyłączanie chroni je przed zbędnym zużyciem. Egzemplarze są regulowane fabrycznie, a certyfikat kalibracji ISO zamawia się osobno.
