Tester uziemienia PCE-ET 5000 i rezystywności gruntu

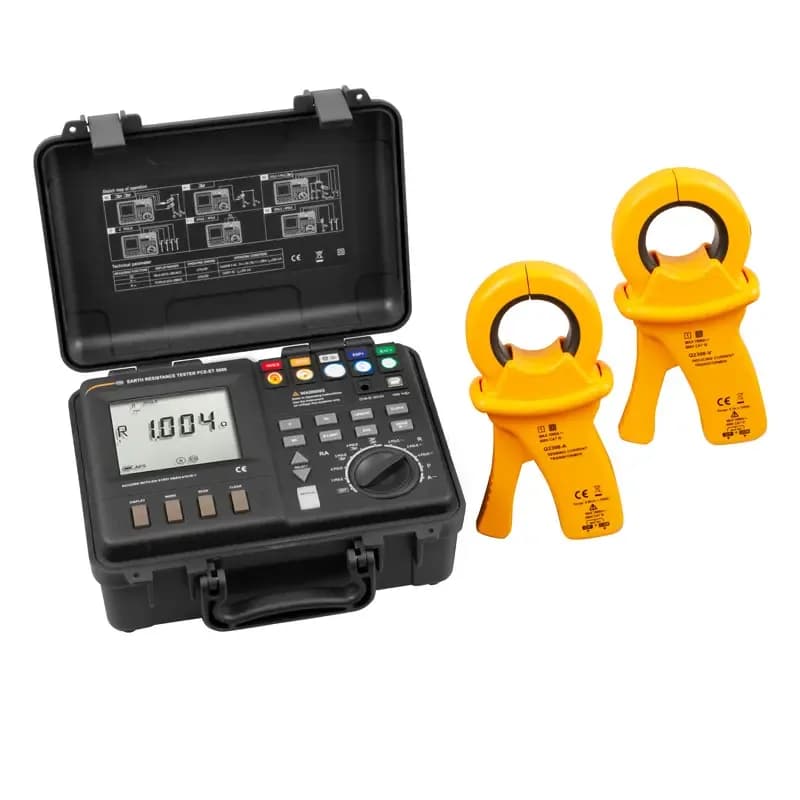

PCE-ET 5000 mierzy nie tylko rezystancję pojedynczego uziomu, lecz także rezystywność gruntu w Ω · m z rozdzielczością 0,001 Ω · m — a od niej zaczyna się projekt uziomu, zanim ktokolwiek wbije pierwszy szpikulec. Do zestawu należą dwie pary cęgów, dzięki którym uziom pracującej instalacji sprawdzisz metodą pośrednią, bez odłączania go od sieci. Przyrząd rozpoznaje zakłócenia w paśmie 16 ... 400 Hz, więc pokaże napięcia i prądy błądzące, które fałszują wynik zamiast go tylko pogarszać po cichu. Napięcia probiercze wynoszą 20 V DC oraz 20 i 48 V AC przy prądzie zwarciowym 250 mA.

Podświetlany wyświetlacz o rozdzielczości 9999 cyfr prowadzi obrazkową pomocą przez schemat podłączenia, a alarm zgłasza błędnie wpięty przewód pomiarowy. Pełny cykl testu zajmuje 26 albo 30 sekund, zależnie od wybranej funkcji. Wyniki trafiają do pamięci, a stamtąd złączem USB-B na komputer. Zasilanie stanowi akumulator niklowo-wodorkowy 7,2 V, masa ok. 2,5 kg przy wymiarach 260 x 125 x 280 mm obejmuje już całą obudowę walizkową. Zakresy pomiaru rezystancji rozkładają się od 0,02 Ω do 3 kΩ, a przy badaniu rezystywności podłoża sięgają 1000 kΩ · m — wystarcza to zarówno dla starannie wykonanego uziomu, jak i dla gruntu skalistego.

Pomiar prowadzi się w układzie dwu- lub czterobiegunowym, bezpośrednio albo pośrednio, a częstotliwość badawczą wybiera się spośród 94, 105, 111 i 128 Hz lub zostawia dobór samoczynny. Ta ostatnia możliwość ratuje pomiar tam, gdzie w gruncie płynie prąd o częstotliwości bliskiej wybranej — przyrząd przestraja się i odsiewa zakłócenie. Stanowisko rozstawia się przewodami z kompletu, a szpilki pomocnicze podłącza osobnym odcinkiem o długości dwudziestu metrów. Pomoc obrazkowa podświetla te zaciski, których wymaga wybrana funkcja, a błędne wpięcie przyrząd zgłasza dźwiękiem oraz na ekranie i odmawia wykonania pomiaru.

Dzięki temu do dokumentacji nie trafiają wyniki z nieprawidłowo zestawionego układu. Pamięć obejmuje 100 odczytów, przenoszonych następnie na komputer. Zasilanie jest podwójne: akumulator niklowo-wodorkowy 7,2 V pozwala pracować ok. 5 godzin, a sześć baterii 1,5 V typu LR14 — ok. 9 godzin bez podświetlenia. Zasilacz sieciowy przyjmuje 100 ... 240 V przy 50 ... 60 Hz. Warunki pracy obejmują 0 ... 40 °C przy wilgotności poniżej 80 % bez kondensacji, a wysokość pracy ograniczono do 2000 m. Maksymalne napięcie wejściowe względem ziemi wynosi 300 V w kategorii CAT III, natomiast ochrona przeciwprzepięciowa między zaciskami działa do 250 V AC.
