Tester uziemienia PCE-ET 3000, zakres do 1999 Ω

Prądy błądzące w gruncie potrafią zafałszować pomiar uziomu, dlatego PCE-ET 3000 bada rezystancję sygnałem o częstotliwości 820 Hz i prądzie 2 mA, z dala od zakłóceń sieci energetycznej. Trzy zakresy — 0 ... 19,99 Ω, 0 ... 199 Ω i 0 ... 1999 Ω — obejmują zarówno starannie wykonany uziom, jak i grunt o wysokiej rezystywności, a dolna granica odczytu sięga 0,01 Ω. Przyrząd zmierzy również napięcie uziemienia w zakresie 0 ... 200 V AC z rozdzielczością 0,1 V. Wskazanie ustala się po ok. 2,5 s, a pełny cykl pomiaru trwa 4 s przy dokładności ± 2 % + 2 cyfry.

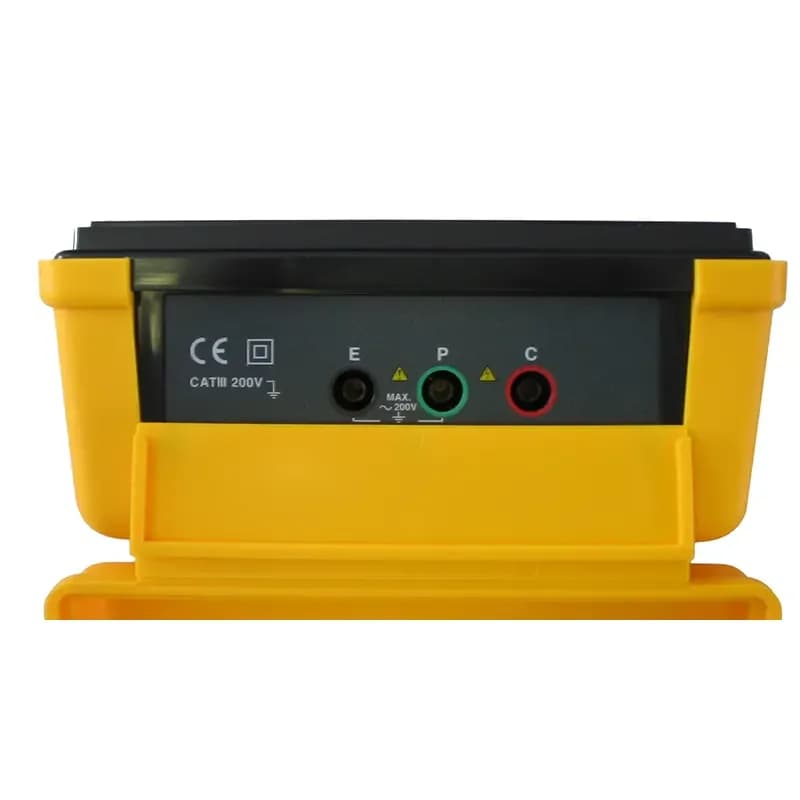

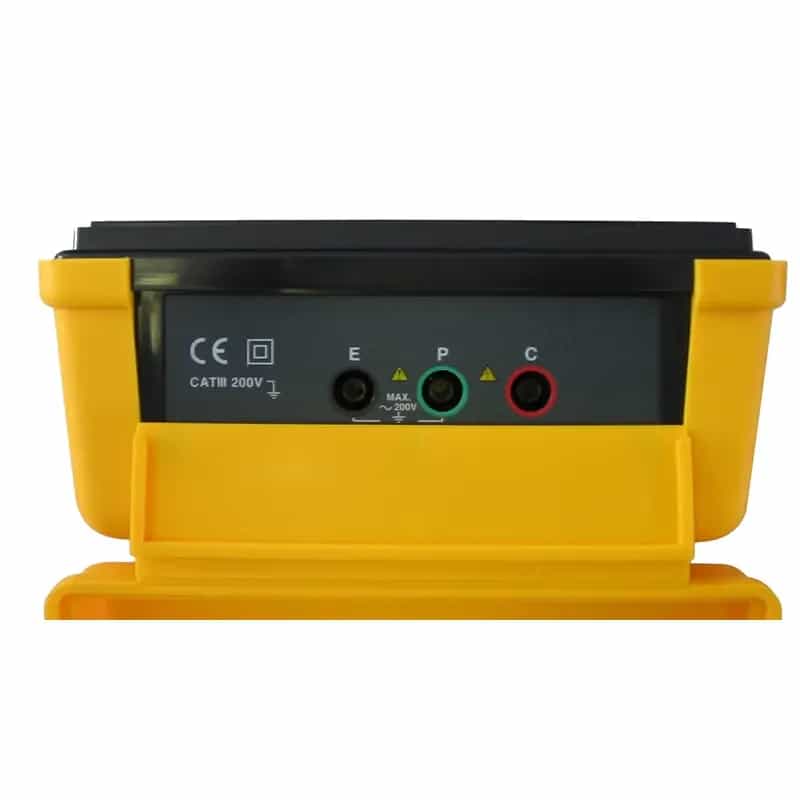

Wyświetlacz pokazuje wartości do 1999, sygnalizuje stan baterii i przekroczenie zakresu, a zatrzymanie danych utrzymuje odczyt po odejściu od stanowiska. Gumowana obudowa o wymiarach 160 x 120 x 65 mm i masie 560 g znosi pracę w terenie, a w komplecie jedzie zestaw kolców uziemiających oraz przewody 15 m, 10 m i 5 m w trzech kolorach. Bezpieczeństwo określają normy IEC 1010-1 oraz EN 61010-1 w kategorii CAT III 300 V. Praca w terenie wygląda tak: kolce wbija się w linii prostej, podłącza przewody do listwy odsłanianej po odchyleniu żółtej osłony i wybiera funkcję pomiarową.

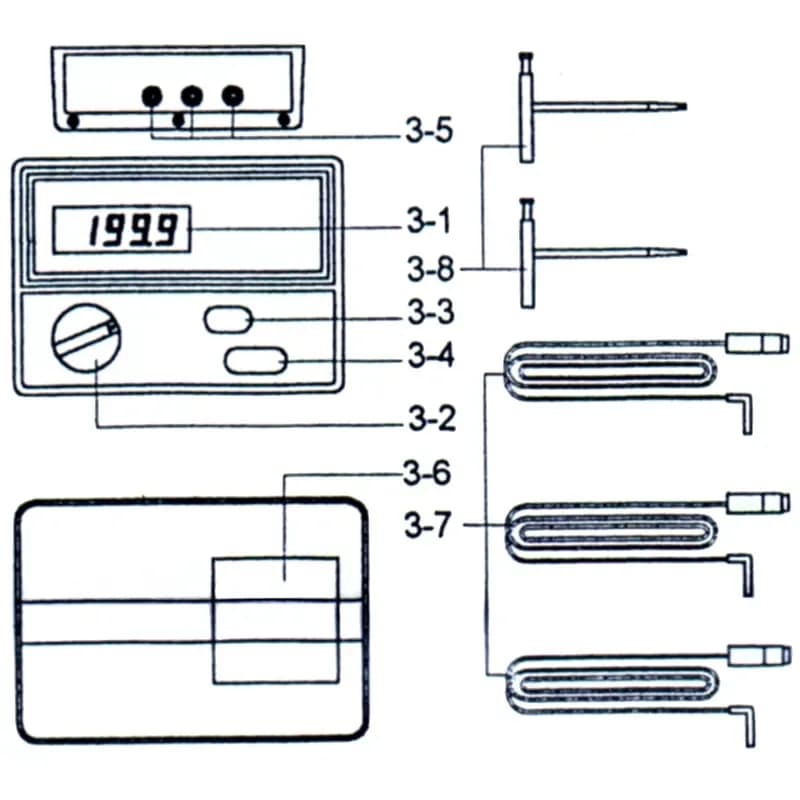

Zaciski są opisane literami, a poszczególne przewody — 15 m, 10 m i 5 m — mają własne kolory odpowiadające punktom schematu, dzięki czemu rozstawienie stanowiska idzie sprawnie także w pojedynkę. Przyrząd jest wzorcowany razem z dołączonym okablowaniem, więc jego rezystancja nie pogarsza wyniku; z tego powodu nie warto zastępować kompletu przypadkowymi przewodami. Zakres zastosowań obejmuje pojedyncze uziomy, zwody instalacji odgromowej i mniejsze systemy uziemiające, a także pomiar rezystancji przewodów, połączeń oraz pojedynczych elementów.

Wbudowany filtr tłumi sygnały zakłócające, a częstotliwość badawcza 820 Hz omija prądy błądzące o częstotliwości sieciowej wraz z ich harmonicznymi. W budynku tym samym przyrządem sprawdzisz na przykład, czy metalowe rury instalacji wodnej mają prawidłowe połączenie z uziemieniem obiektu. Grunt przed pomiarem może zostać zwilżony — w suchej ziemi rezystancja przejścia sond rośnie i wynik traci wiarygodność. Egzemplarze opuszczają fabrykę wzorcowane, a osobne świadectwo kalibracji stanowi wyposażenie opcjonalne, zamawiane oddzielnie.
