Tester rezystancji wewnętrznej ogniw PCE-IRM 10

Ogniwo traci pojemność stopniowo, ale najpierw rośnie jego rezystancja wewnętrzna — PCE-IRM 10 mierzy ją sygnałem o częstotliwości 1 kHz i podaje wynik z rozdzielczością 0,01 MΩ. Razem z rezystancją odczytuje napięcie w zakresie 0 ... 100 V z rozdzielczością 0,0001 V, więc jedno podpięcie wystarcza do oceny obu parametrów. Górną i dolną wartość graniczną wpisuje się z klawiatury, a przyrząd sam kwalifikuje wynik jako pozytywny albo negatywny i sygnalizuje go dźwiękiem oraz kontrolką — przy przeglądzie setek ogniw to różnica między pracą a przepisywaniem liczb.

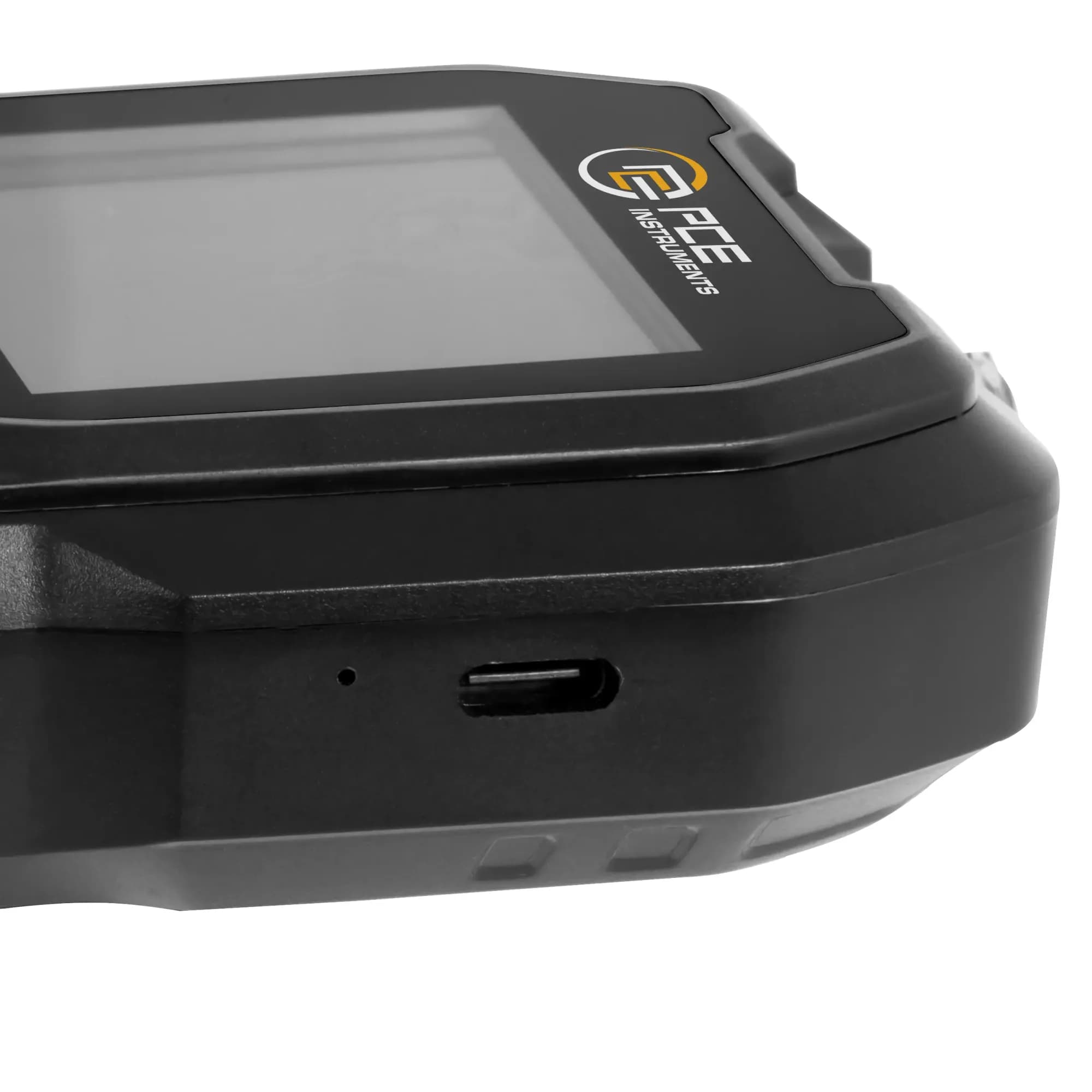

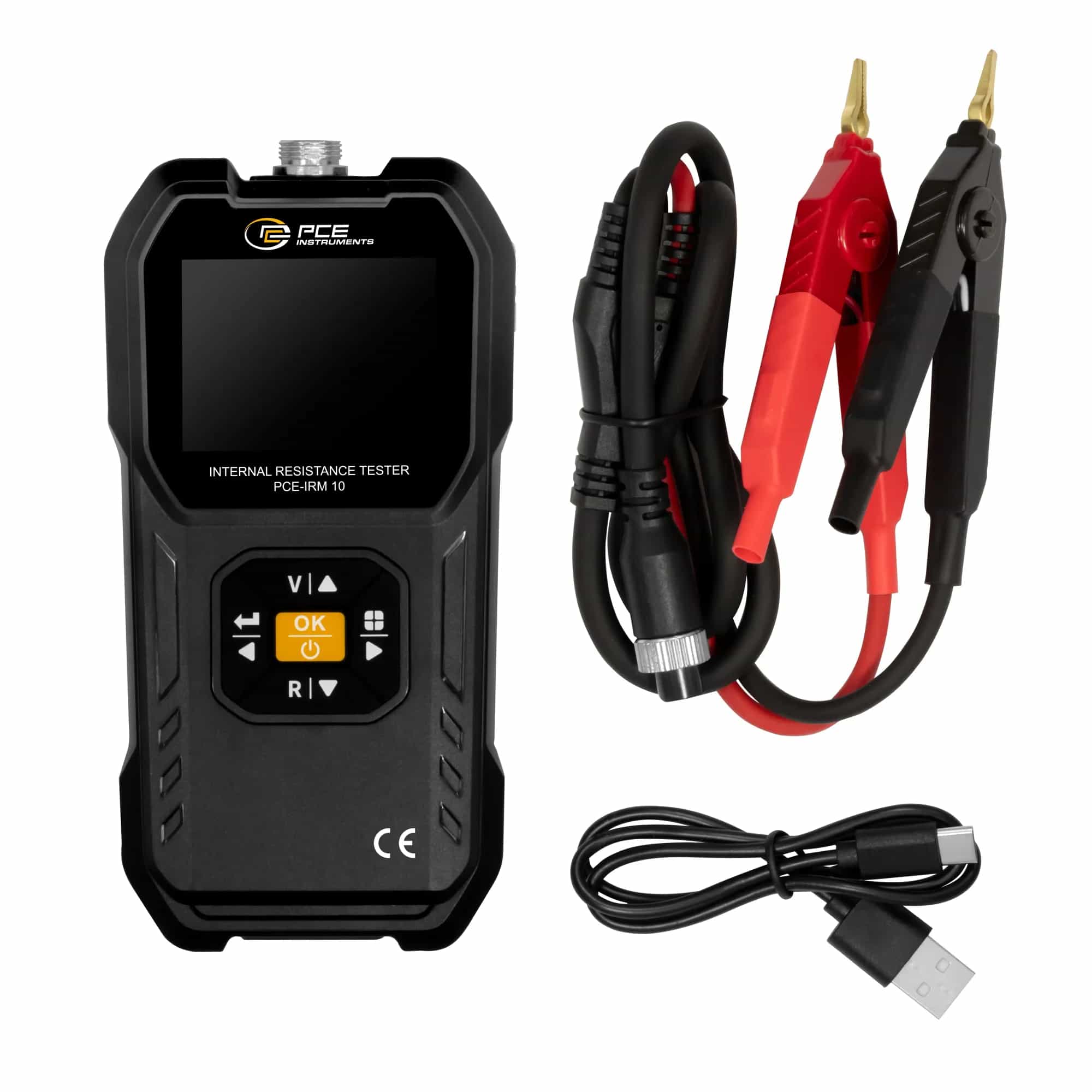

Zaciski Kelvina na kablu 50 cm rozdzielają tor prądowy od napięciowego, dzięki czemu rezystancja przewodów nie wchodzi do wyniku. Pomiary trafiają do pamięci wewnętrznej o pojemności 100 KB, skąd eksportuje się je do arkusza przez złącze USB-C. Kolorowy wyświetlacz ma przekątną 2,4 cala, akumulator 1000 mAh ładuje się napięciem 5 V, a samoczynne wyłączanie ustawia się w przedziale 5 ... 30 minut. Podczas przeglądu ogniw jedna dłoń trzyma zaciski, więc liczy się, że korpus 160 x 80 x 30 mm o masie 222 g daje się obsłużyć drugą ręką; klasa ochrony IP42 osłania wnętrze przed pyłem akumulatorowni.

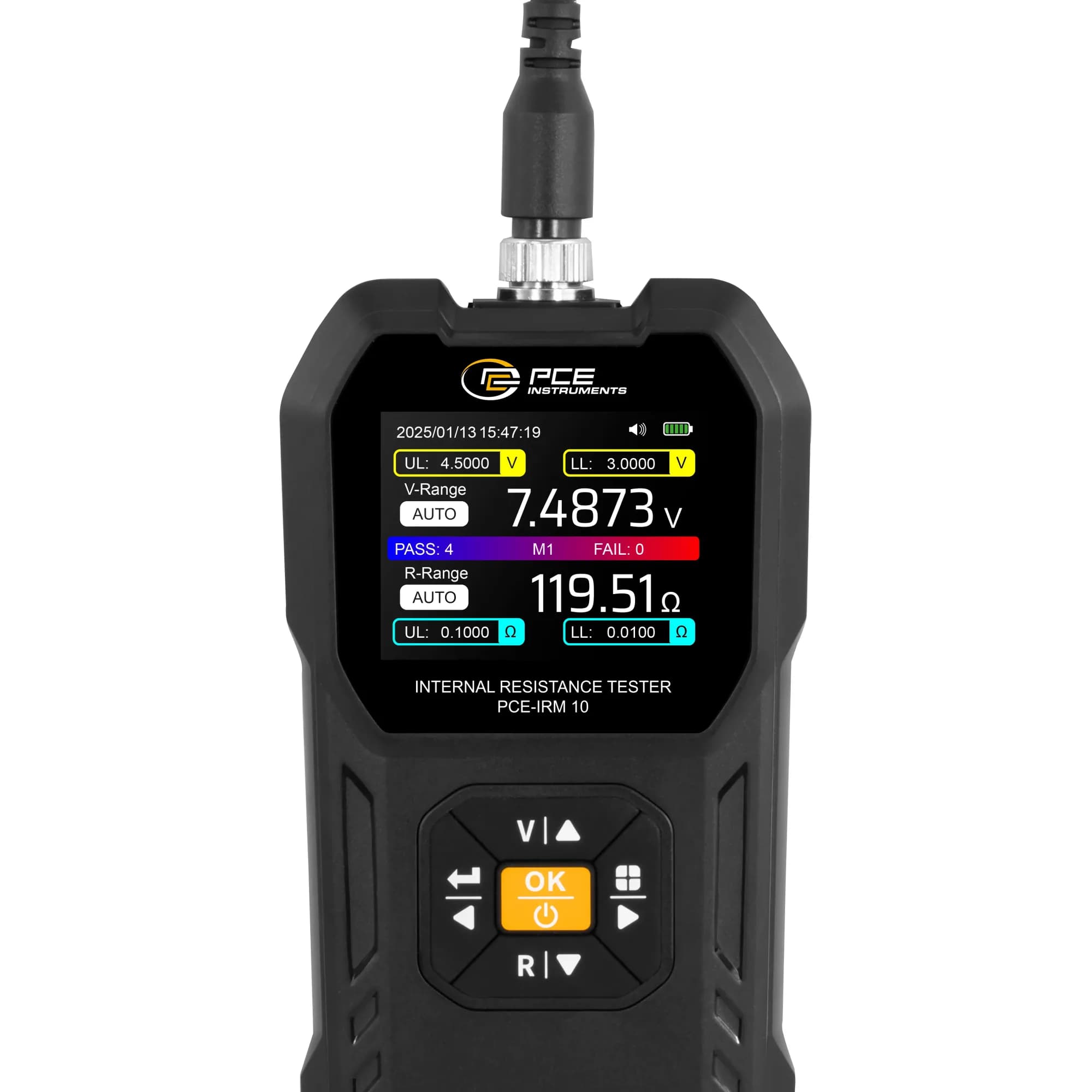

Przy przeglądzie baterii liczy się nie pojedynczy pomiar, lecz tempo pracy. Dlatego przyrząd pozwala zapisać do ośmiu kompletów wartości granicznych i przełączać się między nimi zależnie od tego, jaki typ ogniwa leży akurat na stole. Ocena pojawia się jako sygnał zielony albo czerwony — zielony oznacza spełnienie ustawionych kryteriów, czerwony ich przekroczenie. Wyniki zapisują się samoczynnie razem z datą i godziną ustawianymi w prostym menu, więc zestawienie powstaje przy okazji pomiaru, a nie po nim.

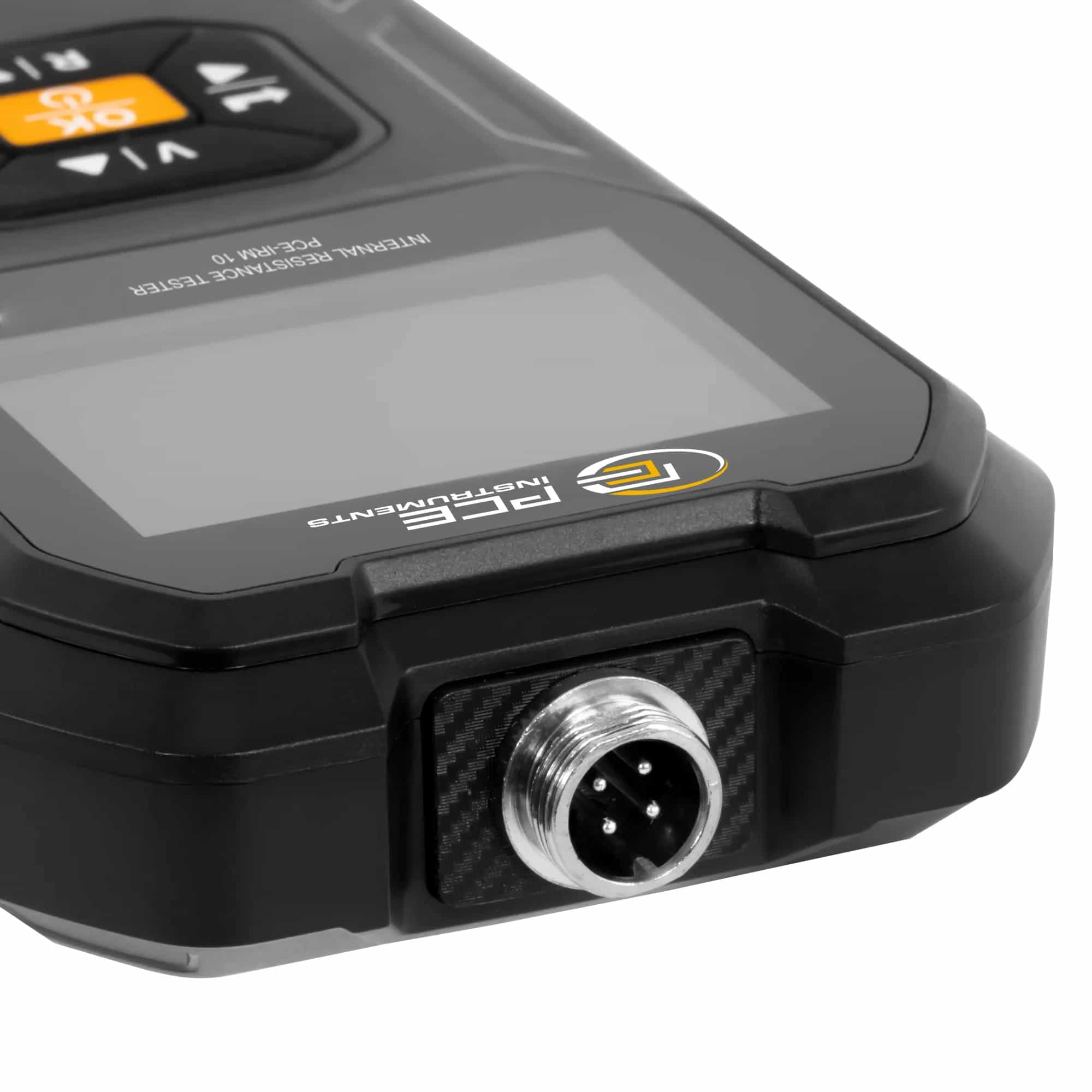

Połączenie z ogniwem realizują przewody Kelvina w układzie czteroprzewodowym, mocowane pierścieniem gwintowanym — to zabezpieczenie przed przypadkowym rozłączeniem w trakcie serii. Producent wskazuje jako badane obiekty ogniwa litowe, alkaliczne oraz kwasowo-ołowiowe, a więc zarówno pakiety narzędziowe, jak i akumulatory zasilania awaryjnego. Zakres pracy obejmuje -10 ... 45 °C przy wilgotności do 80 %, a klasa ochrony IP42 osłania wnętrze przed pyłem i kroplami spadającymi pionowo. Menu prowadzi po angielsku oraz po chińsku; wersji polskiej producent nie przewidział. Sprawdzenie wskazań wykonuje się ręcznie, zgodnie z opisem w instrukcji.
