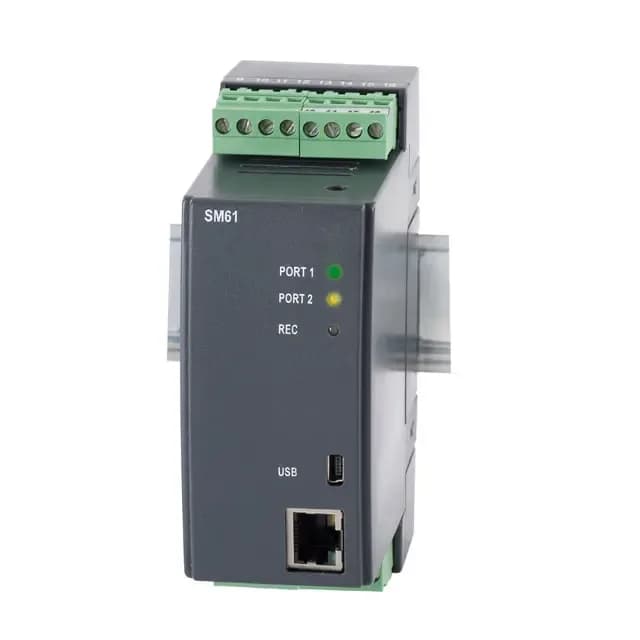

Moduł zdalnego nadzoru PCE-SM61, Modbus i RS485

Dane z liczników i przetworników zwykle kończą swój bieg w szafie sterowniczej. PCE-SM61 wyprowadza je dalej: urządzenia z interfejsem RS485 łączy się z modułem, a odczyt otwiera się w przeglądarce na komputerze, tablecie albo telefonie, bez instalowania programu. Kilku użytkowników może pracować równocześnie, a dostęp chroni hasło. Moduł zapisuje przebiegi we własnej pamięci flash o pojemności 1 GB i udostępnia je wbudowanym serwerem FTP, więc archiwum da się pobierać automatycznie. Port pierwszy obsługuje RS232 oraz RS485 w roli nadrzędnej wobec komputera i paneli operatorskich, port drugi rozmawia z urządzeniami podrzędnymi Modbus. Po stronie sieci dostępne są protokoły TCP i UDP, a konfigurację prowadzi się przez Ethernet lub złącze USB.

Przekaźnik alarmowy pozwala wyprowadzić przekroczenie progu na sygnalizator albo do układu blokad. Obudowa 45 x 120 x 100 mm mocowana jest na szynie DIN 35 mm, przyjmuje przewody o przekroju do 1,5 mm² i pobiera 4 VA. Zasilanie obejmuje 85 ... 253 V AC / DC oraz 20 ... 40 V AC / DC, a praca dopuszczalna jest w przedziale -20 ... 55 °C. Skala rozwiązania jest tu istotna: producent przewiduje podłączenie do 100 urządzeń na magistrali, więc jeden moduł potrafi obsłużyć całą rozdzielnicę albo kilka linii technologicznych. Adresy i mapę rejestrów wprowadza się raz, podczas konfiguracji przez złącze USB, a od tego momentu praca sprowadza się do otwarcia strony w przeglądarce.

Serwer plików ma zastosowanie bardzo praktyczne: zamiast ręcznie pobierać zestawienia, można ustawić automatyczne kopiowanie archiwum na serwer zakładowy, żeby dane nie zostały uwięzione w samej szafie. Klasa ochrony IP 40 przewiduje montaż wewnątrz rozdzielnicy, a nie w otwartej hali; przewody wprowadza się o przekroju do 1,5 mm², co odpowiada typowej instalacji sterowniczej. Szeroki przedział zasilania pozwala wpiąć moduł zarówno w napięcie sieciowe, jak i w obwód niskonapięciowy z rozdzielni, bez dokładania osobnego zasilacza. Zakres pracy -20 ... 55 °C obejmuje także nieogrzewane pomieszczenia techniczne, w których szafy stoją najczęściej.
