Stroboskop stacjonarny PCE-LES 400, 36000 błysków

PCE-LES 400 zostaje przy maszynie na stałe: w zestawie jest aluminiowy profil szczelinowy, śruby montażowe, 4-pinowe złącze oraz zewnętrzny czujnik wyzwalający, więc stanowisko można wyposażyć w kontrolę wzrokową raz i korzystać z niej codziennie. Dwadzieścia diod świeci z natężeniem 1590 luksów mierzonym z 10 cm przy 36000 błysków na minutę. Zakres pracy obejmuje 50 ... 36000 błysków na minutę oraz 1 ... 600 Hz, a częstotliwość podaje się w hercach, w błyskach na minutę albo w metrach na minutę — ta ostatnia jednostka porządkuje obserwację wstęgi. Czas świecenia wynosi 1 ... 3 % cyklu i nie przekracza 100 µs, dzięki czemu obraz pozostaje ostry. Dokładność ±0,01 % wartości mierzonej oraz rozdzielczość 0,01 Hz pozwalają traktować wskazanie jako pomiar prędkości.

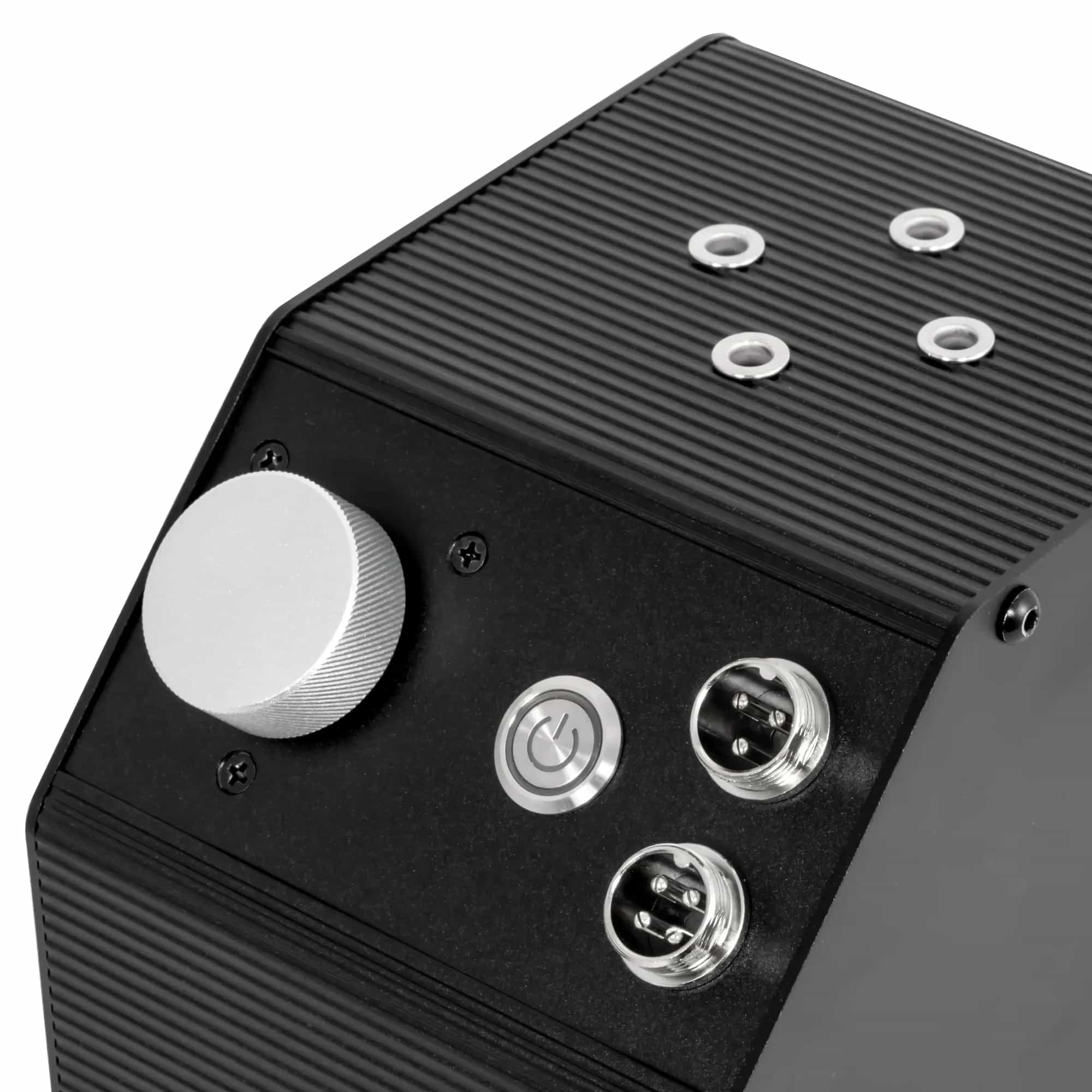

Wejście wyzwalające reaguje na impuls powyżej 2,5 V trwający co najmniej 20 µs, a przyrząd zasila czujnik napięciem 12 V przy 50 mA. Obudowa 150 x 115 x 130 mm o masie 1280 g ma klasę ochrony IP20 i pracuje w zakresie 0 ... 50 °C. Wyzwalanie zewnętrzne obsługiwane jest w czterech trybach, więc sposób synchronizacji dobiera się do budowy stanowiska, a nie odwrotnie. Sam błysk może być też wyzwalany wewnętrznie, gdy prędkość maszyny jest stała i czujnik nie jest potrzebny. Montaż przewidziano na aluminiowym profilu szczelinowym z dołączonymi śrubami; kabel połączeniowy i 4-pinowe złącze pozwalają doprowadzić sygnał z czujnika bez lutowania na miejscu.

Warto wiedzieć, że menu przyrządu producent przygotował w wersji angielskiej i chińskiej, bez polskiej — nazwy funkcji są krótkie, ale osoba obsługująca stanowisko powinna dostać krótką instrukcję stanowiskową w języku zakładu. Klasa ochrony IP20 przesądza o miejscu zabudowy: sucha, zamknięta przestrzeń bez zachlapań i mycia wodą. Zasilanie doprowadza się wtyczką ze stykiem uziemiającym z sieci 220 V, a przyrząd nie ma własnego ogniwa, więc przy zaniku napięcia gaśnie razem z linią. Podczas oględzin obowiązuje ostrożność: element optycznie nieruchomy nadal wiruje z pełną prędkością, dlatego osłony powinny pozostać na miejscu, a ręce poza strefą ruchu.
