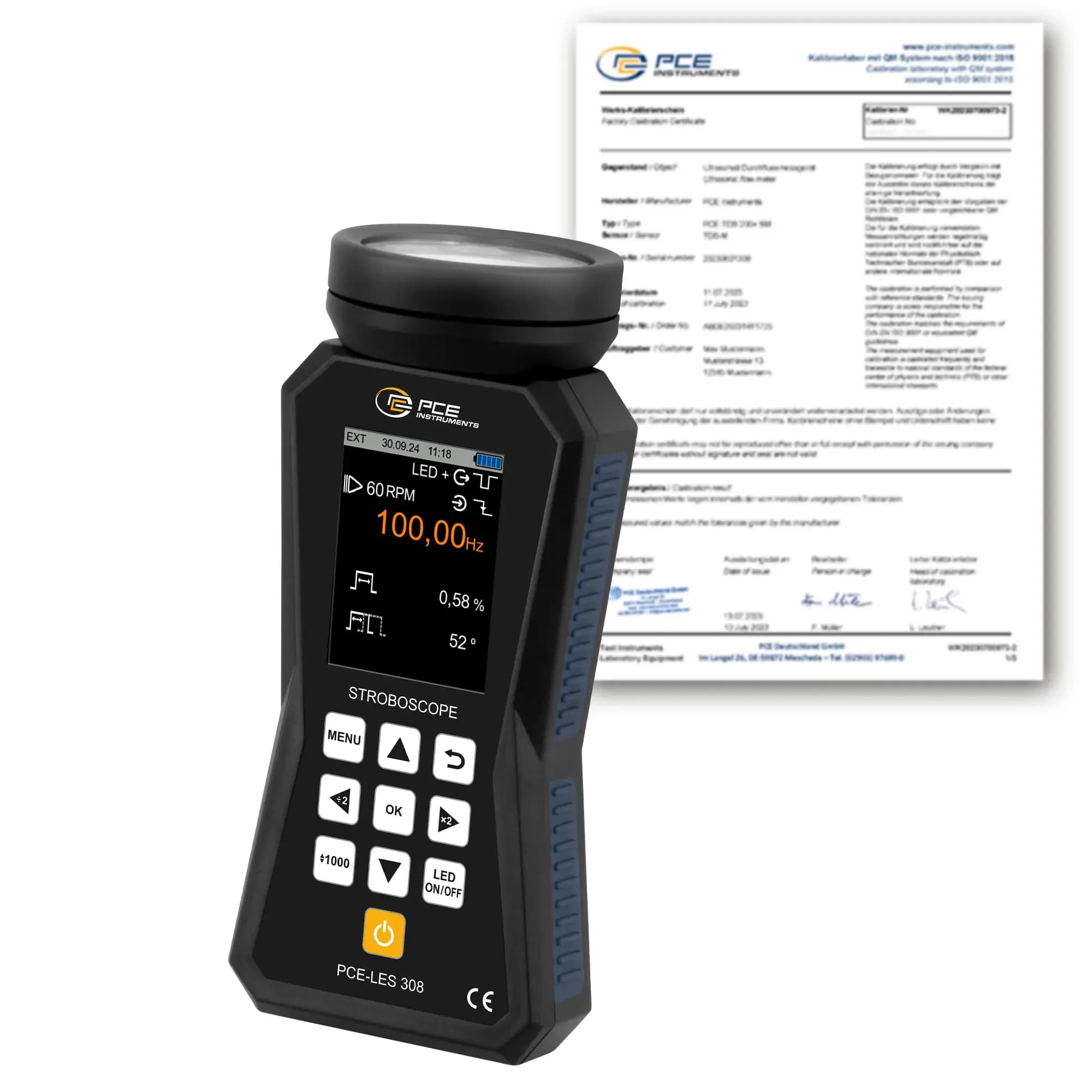

PCE InstrumentsKod: Zatrzymany obraz pokazuje tylko jedną fazę ruchu, a w PCE-LES 308-ICA można ją wybrać z krokiem 0,01 ° w pełnym zakresie -360 ... 360 °. Dzięki temu wirnik ogląda się fragment po fragmencie, bez zatrzymywania napędu i bez demontażu osłon; wraz z przyrządem dostarczany jest fabryczny certyfikat kalibracji ISO. Osiem diod świeci z natężeniem 9150 luksów z 30 cm przy błysku 1000 Hz, co odpowiada wygodnemu dystansowi obserwacji. Częstotliwość ustawia się w hercach w przedziale 1 ... 5000 Hz albo w błyskach na minutę do 300000, z dokładnością ±0,003 % ustawienia i rozdzielczością 0,01 Hz. Plan obchodu obejmuje 15 tras po 10 urządzeń, a każde urządzenie może mieć 5 punktów pomiarowych.
Wejście wyzwalające przyjmuje sygnał NPN 24 V i zasila czujnik prądem do 100 mA; oznaczenie NPN wskazuje czujnik, który zgłasza wykrycie przez zwarcie linii do masy. Praca dopuszczalna jest w zakresie -20 ... 60 °C przy wilgotności względnej 35 ... 85 %, a ogniwo 7,4 V 2200 mAh ładuje się przewodem USB-C. Poza wyzwalaniem wejściowym przyrząd potrafi pracować odwrotnie: sam wystawia przebieg sterujący o zadanej częstotliwości, wypełnieniu oraz przesunięciu fazowym, więc może narzucać rytm kamerze albo innemu urządzeniu na stanowisku. Sposób synchronizacji wybiera się w menu, wskazując zbocze narastające albo opadające sygnału z detektora.
Nazwy funkcji dostępne są w dziesięciu wersjach językowych, w tym po polsku, a ekran 2,8 cala pokazuje częstotliwość, wypełnienie i fazę bez przełączania widoków. Zestaw obejmuje przewód USB-C, skróconą instrukcję i torbę serwisową; ładowarkę o parametrach 5 V przy 2 A oraz czujnik obrotu trzeba dobrać samodzielnie. Klasa ochrony IP52 obejmuje pył i krople padające z góry, natomiast nie przewiduje mycia strumieniem wody ani zanurzenia. Barwa światła 6200 K jest zbliżona do dziennej, dzięki czemu ocena odcienia powłoki albo nadruku nie wypada fałszywie; jeśli kontrola ma dotyczyć znaczników fluorescencyjnych, w serii przewidziano wykonania z diodami ultrafioletowymi.
fabryczny certyfikat kalibracji ISO w zestawie
przesunięcie fazowe -360 ... 360 ° z krokiem 0,01 °
8 diod LED, natężenie 9150 luksów z 30 cm przy błysku 1000 Hz
zakres 1 ... 5000 Hz oraz 60 ... 300000 błysków na minutę
dokładność ±0,003 % ustawienia, rozdzielczość 0,01 Hz
pomiar trasami: 15 tras, 10 urządzeń, 5 punktów pomiarowych
przyrząd jedzie z fabrycznym certyfikatem kalibracji ISO
faza regulowana co 0,01 ° w pełnym zakresie -360 ... 360 °
osiem diod o natężeniu 9150 luksów z odległości 30 cm
Wykonanie dla zakładów, w których diagnostyka wirników jest cyklicznym obowiązkiem, a wyniki trafiają do dokumentacji technicznej maszyny.
Regulacja co 0,01 ° pozwala zatrzymać obraz dokładnie na wejściu zęba w zazębienie albo na przejęciu materiału przez wałek. Przy grubszym skoku ten moment łatwo przeoczyć, bo obraz przeskakuje między sąsiednimi fazami cyklu bez zatrzymania w miejscu.
Poza przyrządem, przewodem USB-C i torbą serwisową potrzebne będą ładowarka o parametrach 5 V oraz 2 A i czujnik obrotu pracujący jako NPN, zasilany napięciem 24 V. Bez detektora przyrząd działa, ale częstotliwość ustawia się wtedy ręcznie.
Klasa IP52 opisuje ograniczone wnikanie pyłu oraz odporność na krople padające z góry pod niewielkim kątem. Praca w hali, w chłodni i przy okazjonalnym zachlapaniu jest w porządku, natomiast mycie strumieniem wody wykracza poza deklarację producenta.
Marka: PCE Instruments| Pomiar trasy | Do 15 tras, 10 urządzeń na trasę, 5 punktów na urządzenie |
|---|---|
| Dokładność | ± 0,003 % ustawienia lub ±1 LSD |
| Rozdzielczość | 0,01 FPM,0,01 Hz,0,1 FPM |
| Zakres pomiarowy do | 1 ... 5000 Hz,10000 ... 300000 FPM,60 ... 9999,99 FPM |
| Zasilanie | 5 V DC, 2 A |
|---|---|
| Nośnik pamięci | Pamięć wewnętrzna |
| Akumulator / Bateria | 1 x 7,4 V Wewnętrzny , Akumulator litowo-jonowy |
| Waga | 284 g |
|---|---|
| Typ wyświetlacza | Kolorowy wyświetlacz LC |
| Rozmiar wyświetlacza | 2,8 cła |
| Wymiary ( D x S x W ) | 165 x 90 x 35 mm |
| Klasa ochrony urządzenia | IP52 |
| Czas pracy | 4,5 h |
|---|---|
| Język menu | Turecki, Angielski (USA), Polski, Hiszpański, Niemiecki, Chiński, Rosyjski, Francuski, Włoski, Holenderski |
| Pojemność | 2200 mAh |
| Warunki pracy | -20 ... 60 °C , 35 ... 85 % RH |
| Barwa światła | 6200 K |
| Szerokość impulsu | 0,01 ... 1 % czasu trwania impulsu Rozdzielczość: 0,01 % 0,01 º ... 3,60 º z 360 º Rozdzielczość: 0,01 º |
| Przesunięcie fazowe | -360 ... 360 ° |
| Natężenie światła | 17670 luksów przy 20 cm przy 1000 Hz 1% 9150 luksów przy 30 cm przy 1000 Hz 1% 4100 luksów przy 50 cm przy 1000 Hz 1% |
| Wejście wyzwalające | Wejście: Dozwolone wejście: sygnał NPN, 24 V DC, zasilanie czujnika: 24 V / 100 mA dla czujników zewnętrznych Wyjście: Wyjście typu otwarty dren, do 24 V, 50 mA |
| Warunki przechowywania | -20 ... 60 °C , 35 ... 85 % RH |
| Automatyczne wyłączanie od...do | 2 ... 10 min. |
| Czas pracy / informacje dodatkowe | przy częstotliwości błysku 100 Hz, 1 %, jasność wyświetlacza 70 % |
| Automatyczne wyłączanie - możliwa dezaktywacja | Tak |
| Kod producenta | PCE-LES 308-ICA |
|---|---|
| EAN | 4250348737908 |
