Stroboskop PCE-LES 308, 17670 luksów z 20 cm

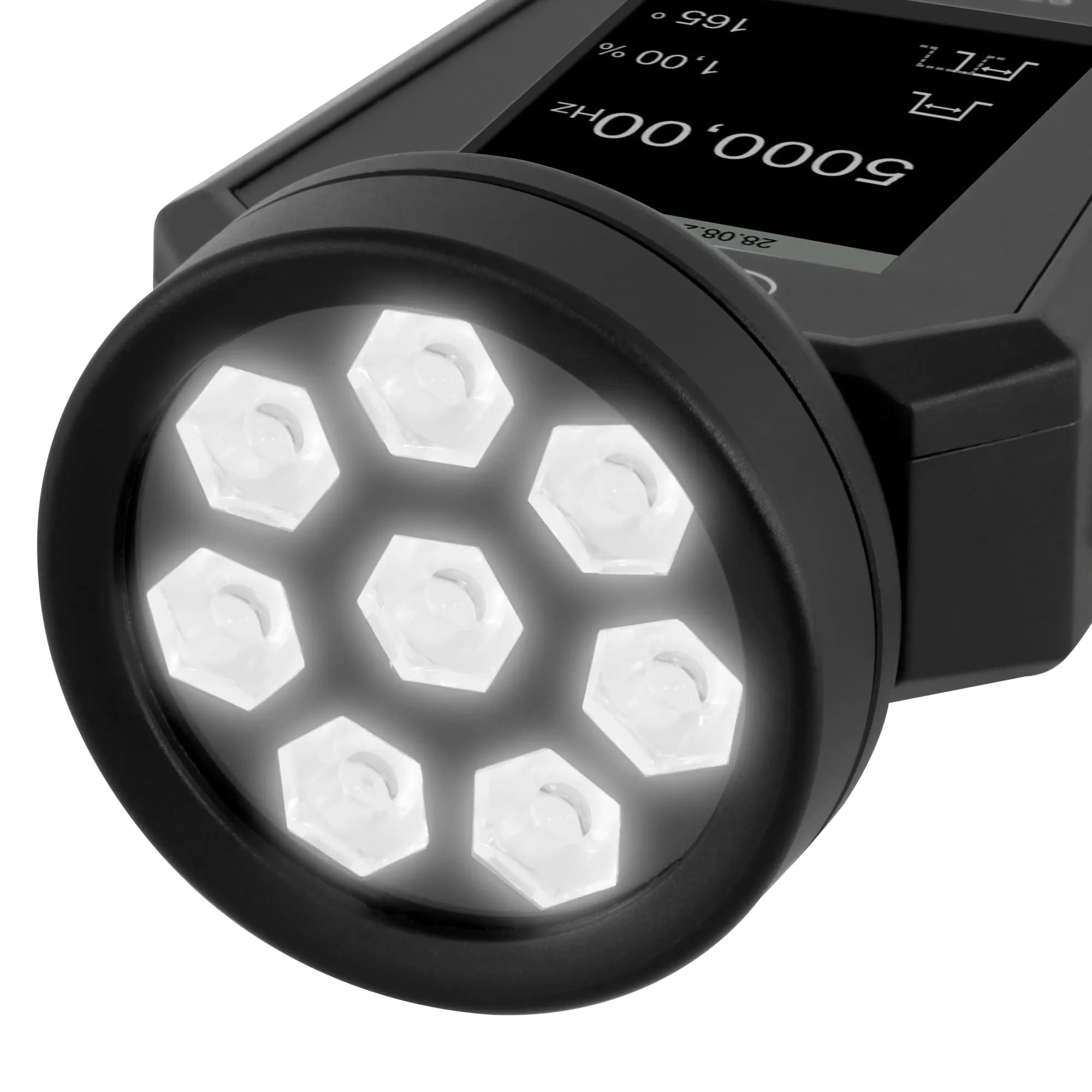

Osiem diod zamiast trzech podnosi natężenie do 17670 luksów z 20 cm, więc PCE-LES 308 oświetla większy fragment maszyny albo pozwala odsunąć się od niej na 50 cm, gdzie pozostaje jeszcze 4100 luksów. Reszta wyposażenia jest przygotowana pod planową diagnostykę: przyrząd przechowuje ścieżkę obchodu obejmującą 15 tras, po 10 urządzeń każda i po 5 punktów pomiarowych, a wyniki odkłada w pamięci wewnętrznej. Gniazdo wyzwalania współpracuje z czujnikiem NPN 24 V, który przy zmiennej prędkości sam pilnuje momentu błysku; wyjście typu otwarty dren obciąża się napięciem do 24 V przy 50 mA.

Czujnik w wykonaniu NPN daje znak przez zwarcie przewodu do masy, a otwarty dren to wyjście bez zasilania własnego, które tylko zamyka obwód sterownika. Skala częstotliwości obejmuje 1 ... 5000 Hz oraz 60 ... 300000 błysków na minutę, dokładność wynosi ±0,003 % ustawienia, a impuls skracany do 0,01 % cyklu porządkuje krawędzie szybkiego wirnika. Tryb zwolnionego tempa pokazuje przebieg ruchu zamiast pojedynczej fazy. Ogniwo 7,4 V 2200 mAh pracuje 4,5 h przy błysku 100 Hz, obudowa ma klasę IP52 i waży 284 g. Wyzwalanie ma dwa kierunki.

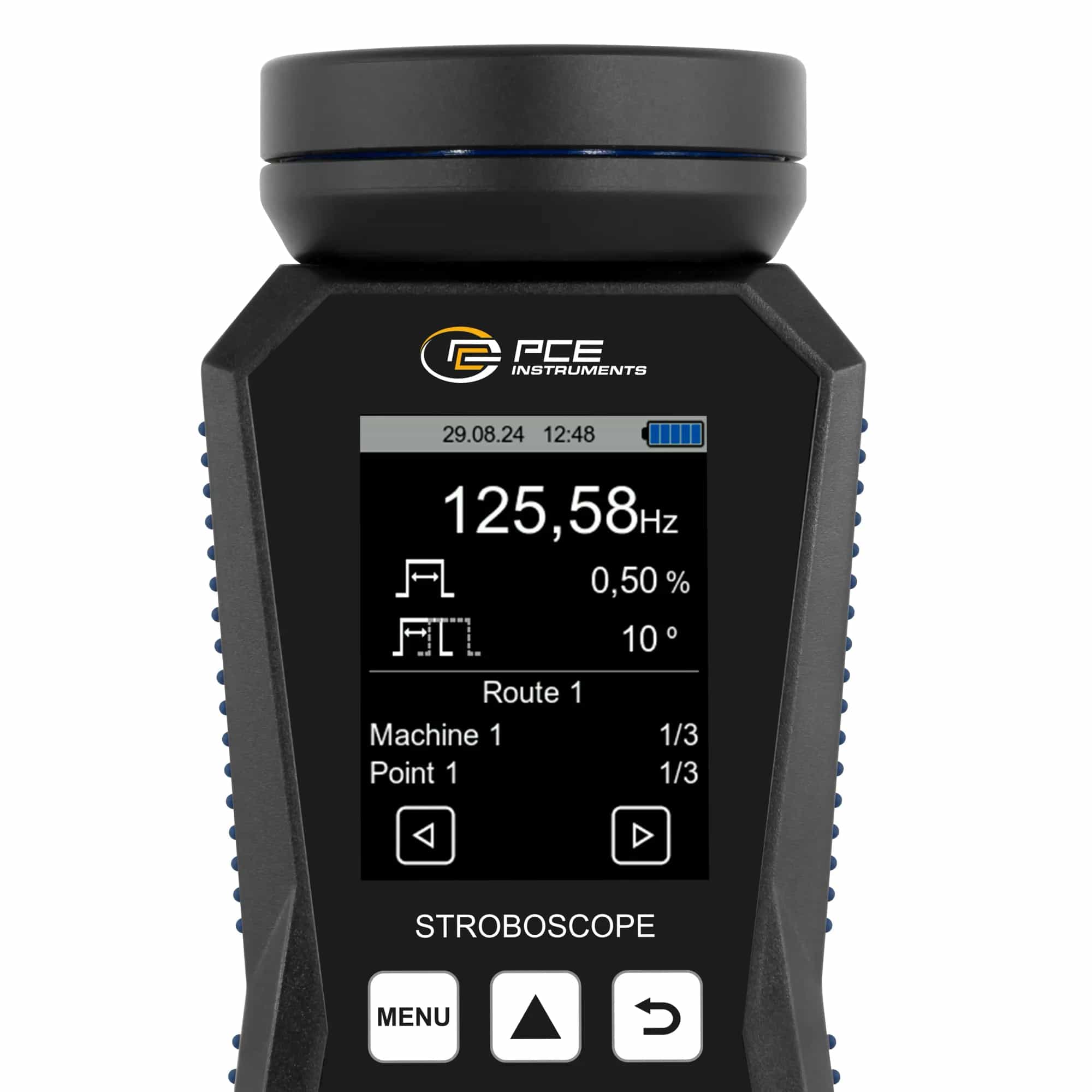

W trybie wejściowym przyrząd idzie za sygnałem z detektora, przy czym w menu wskazuje się, czy synchronizacja ma następować na zboczu narastającym, czy opadającym. W trybie wyjściowym sam wystawia przebieg sterujący o zadanej częstotliwości, wypełnieniu i przesunięciu fazowym, którym można taktować kamerę albo kolejny element automatyki. Menu ma dziesięć wersji językowych, w tym polską, a kolorowy ekran 2,8 cala pokazuje wszystkie nastawy równocześnie. Warunki pracy i przechowywania określono na -20 ... 60 °C przy wilgotności względnej 35 ...

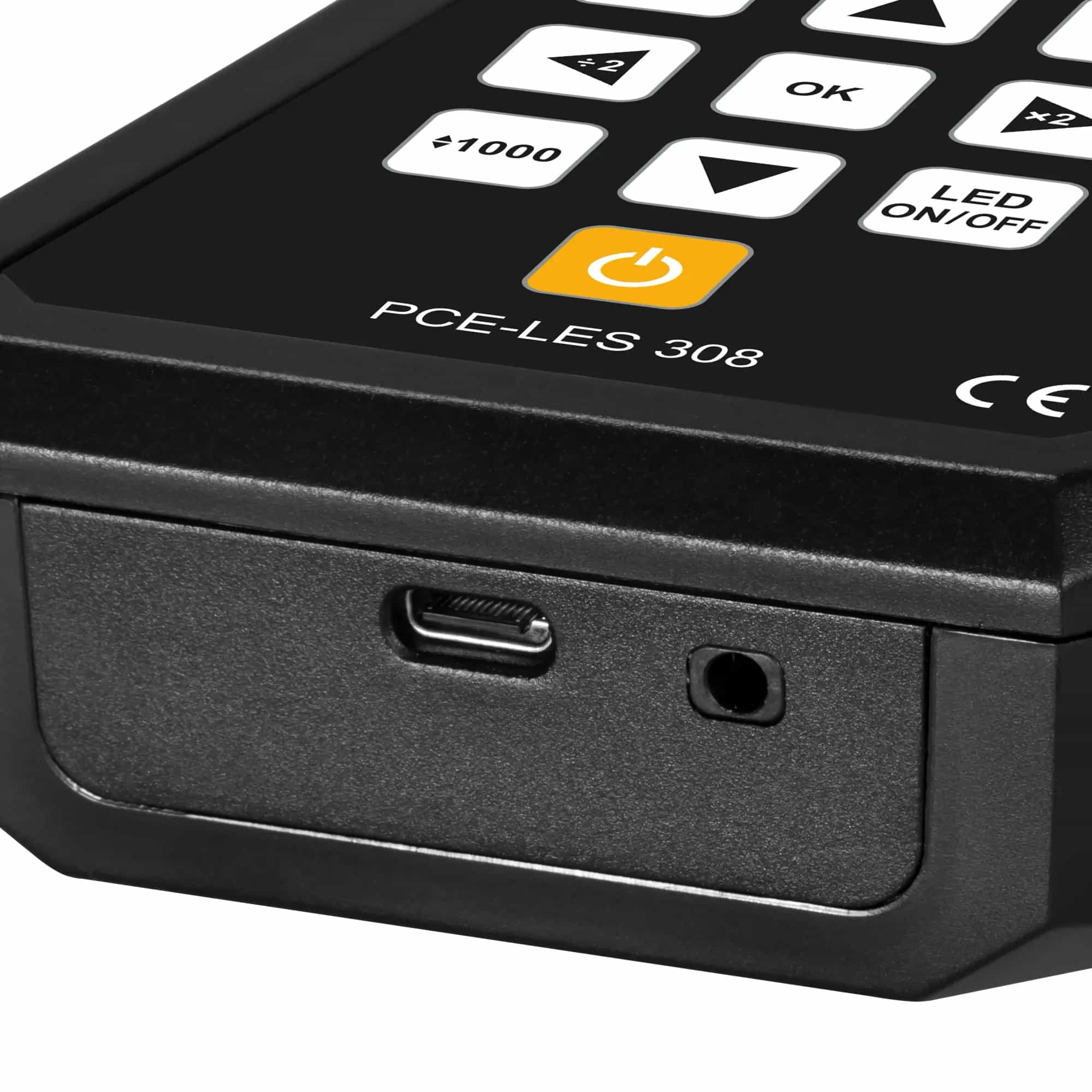

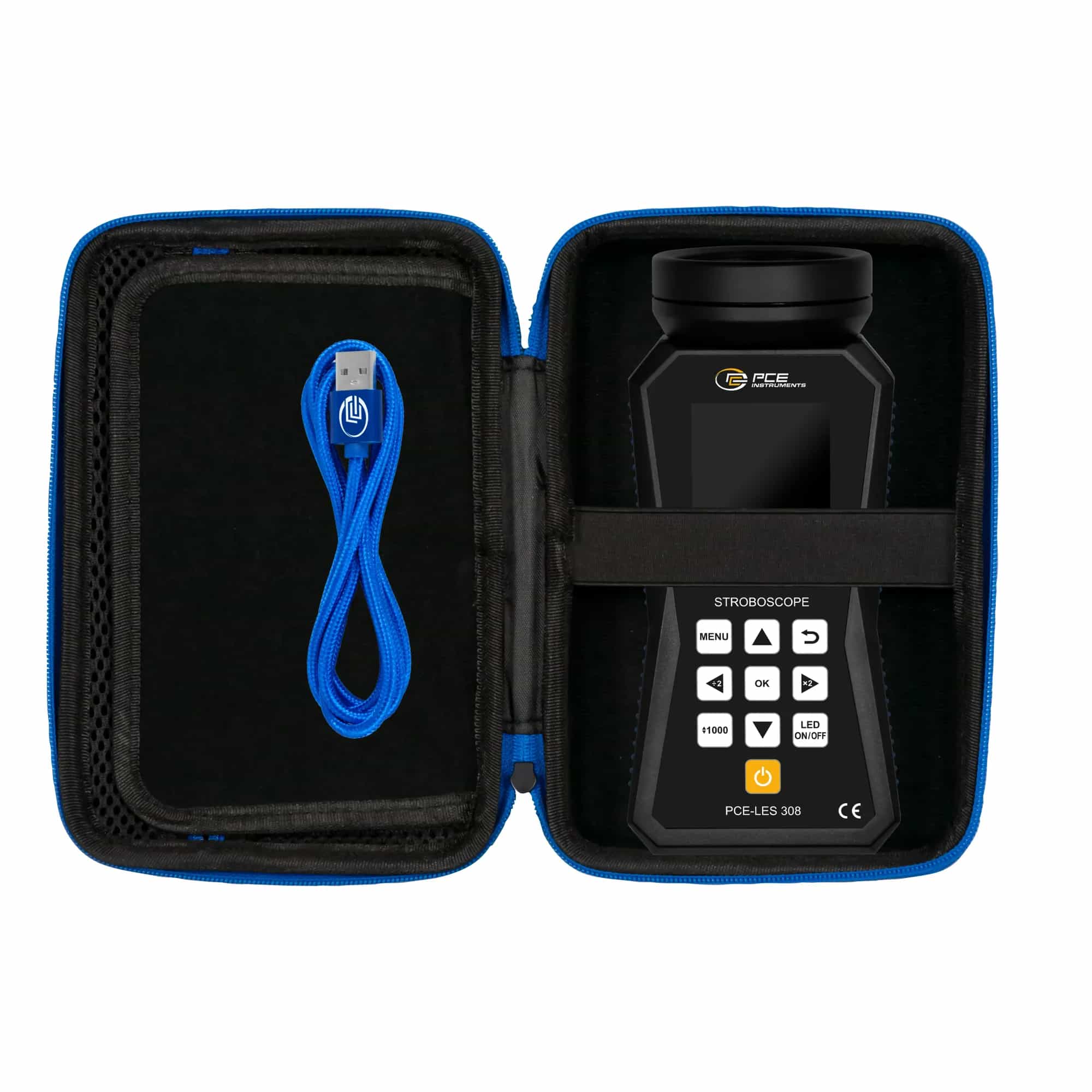

85 %. Ogniwo uzupełnia się przewodem USB-C ze źródła 5 V przy prądzie 2 A, natomiast zasilacza producent nie dołącza; w komplecie jedzie przewód, skrócona instrukcja oraz torba serwisowa. Osobno kompletuje się czujnik obrotu — gniazdo i zasilanie detektora są gotowe, sam detektor dobiera się do maszyny. Warto też pamiętać, że białe światło pokazuje kształt oraz ruch, ale nie ujawni znaczników fluorescencyjnych; do kontroli znakowania w tej samej serii przewidziano wykonania z diodami ultrafioletowymi, z identyczną pamięcią planu i wyzwalaniem.
