Stroboskop PCE-LES 303 z pomiarem tras

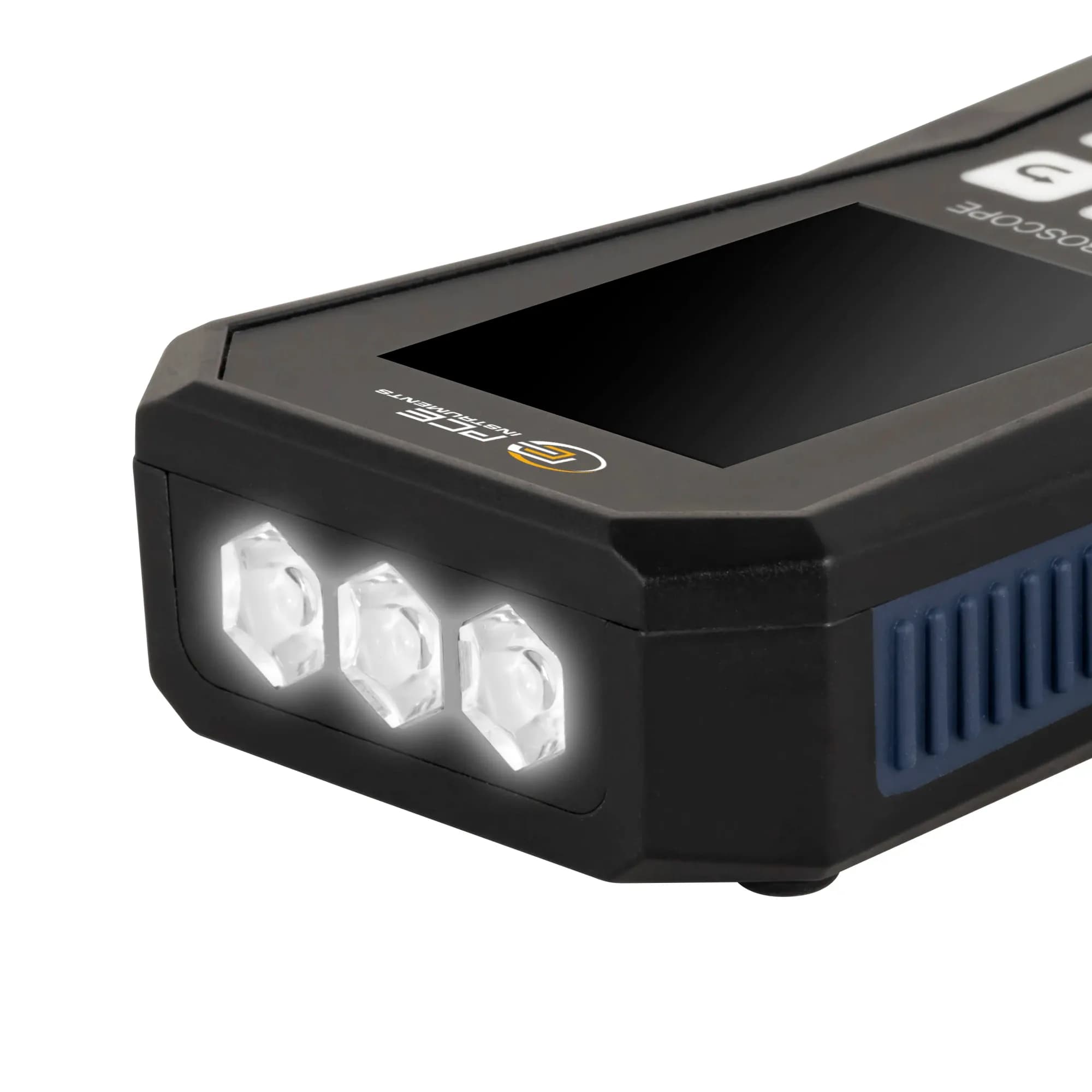

Obchód po hali rzadko kończy się na jednej maszynie, dlatego PCE-LES 303 porządkuje pomiary trasami: do 15 tras, po 10 urządzeń w każdej i po 5 punktów pomiarowych na urządzenie, z zapisem w pamięci wewnętrznej. Trzy diody dużej mocy dają 11730 luksów z 20 cm, 6160 luksów z 30 cm oraz 2650 luksów z 50 cm przy błysku 1000 Hz. Wejście wyzwalające przyjmuje sygnał NPN 24 V i zasila czujnik zewnętrzny prądem do 100 mA, a wyjście typu otwarty dren obciąża się napięciem do 24 V przy 50 mA, więc przyrząd wpina się w istniejącą automatykę stanowiska.

Oba łącza są zwierające: czujnik NPN melduje wykrycie zwarciem linii do masy, a otwarty dren nie podaje własnego napięcia, tylko zamyka obwód po stronie odbiornika. Tryb zwolnionego tempa celowo rozstraja częstotliwość o ułamek wartości, przez co zatrzymany obraz zaczyna płynąć powoli i pokazuje kolejność pracy elementów. Regulacja obejmuje 60 ... 9999,99 oraz 10000 ... 300000 błysków na minutę i 1 ... 5000 Hz przy dokładności ±0,003 % ustawienia. Ogniwo 7,4 V 2200 mAh wystarcza na 4,5 h przy błysku 100 Hz, a obudowa w klasie IP52 waży 284 g. Wyzwalanie działa w obie strony.

W trybie wejściowym przyrząd podąża za sygnałem z czujnika, przy czym można wskazać, czy synchronizacja ma następować na zboczu narastającym, czy opadającym — to bywa istotne, gdy detektor reaguje na krawędź otworu albo na koniec znacznika. W trybie wyjściowym stroboskop sam wystawia przebieg sterujący o zadanej częstotliwości, wypełnieniu i przesunięciu, dzięki czemu można nim taktować kamerę albo inny element stanowiska. Ustawienia zapisują się w pamięci wewnętrznej, więc plan obchodu przygotowany raz służy przez kolejne przeglądy. Menu ma dziesięć wersji językowych, między innymi polską, a kolorowy ekran 2,8 cala pokazuje częstotliwość, wypełnienie i fazę bez przełączania widoków.

Praca i przechowywanie dopuszczalne są w zakresie -20 ... 60 °C przy wilgotności względnej 35 ... 85 %. Ogniwo uzupełnia się przewodem USB-C ze źródła 5 V przy prądzie 2 A, ale zasilacza producent nie dołącza — w zestawie jedzie przewód, skrócona instrukcja oraz torba serwisowa. Osobno trzeba też dobrać czujnik obrotu: przyrząd ma gniazdo i potrafi go zasilić, natomiast sam detektor kupuje się pod konkretną maszynę. Trzy diody dają jasny snop z bliska; do dużych maszyn albo obserwacji z większego dystansu lepiej pasuje wykonanie z ośmioma diodami.
