Stroboskop ksenonowy PCE-DSX 20, 8 dżuli

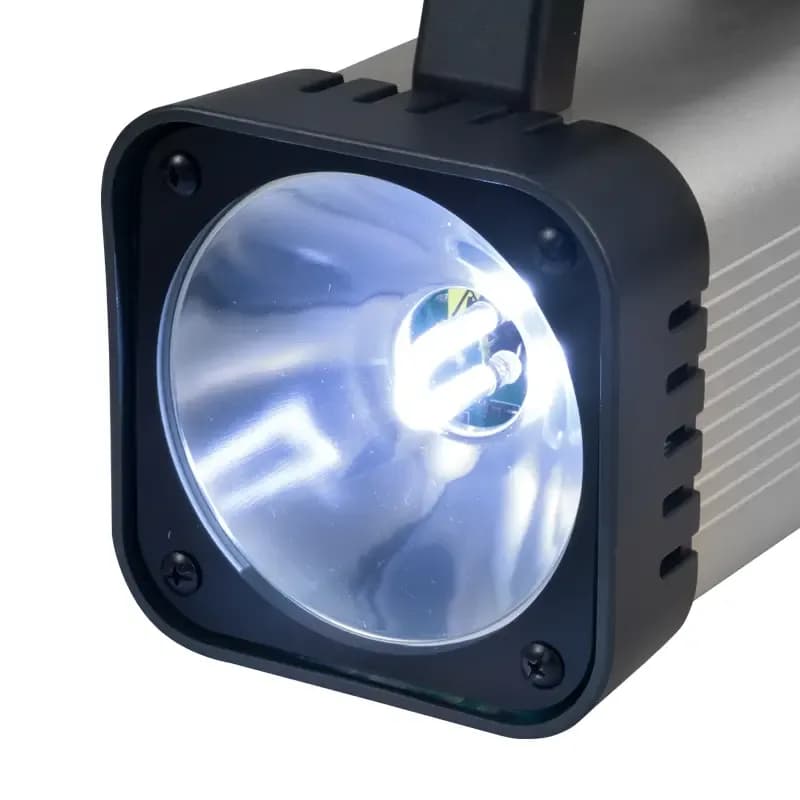

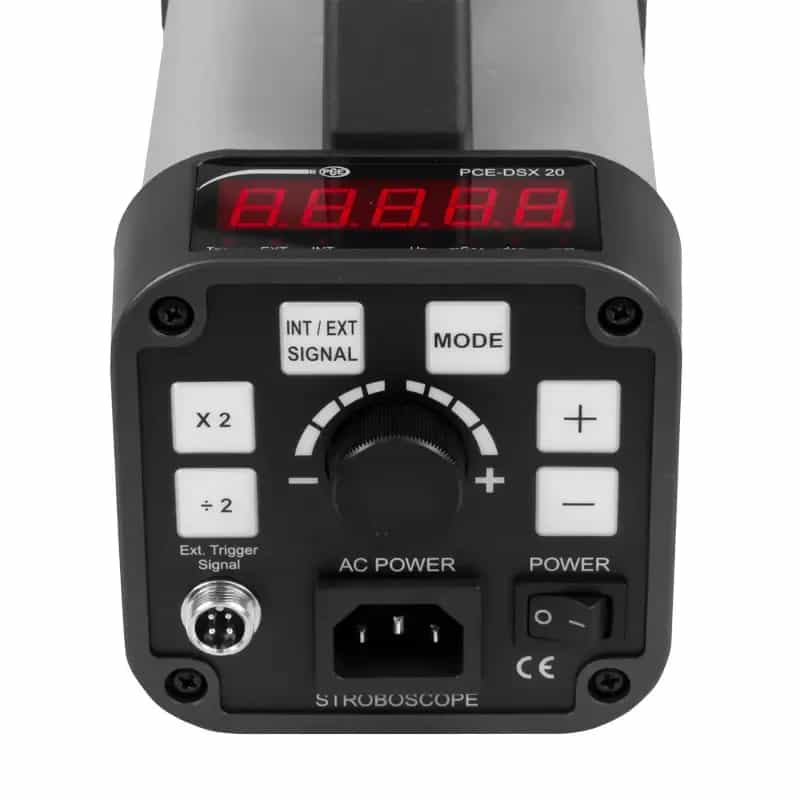

Ksenonowa lampa błyskowa o energii 8 dżuli oświetla obszar, którego dioda nie udźwignie: dużą maszynę, ciemną taśmę albo halę, w której nie da się zgasić światła. PCE-DSX 20 pracuje w przedziale 50 ... 35000 obr./min, a pojedynczy impuls trwa od 10 do 30 µs, więc zatrzymany obraz pozostaje ostry również przy szybkim ruchu. Barwa światła 6500 K zbliżona jest do dziennej, co ułatwia ocenę koloru nadruku i stanu powierzchni. Wejście wyzwalające przyjmuje sygnał 2,5 ... 12 V, dzięki czemu błysk można zsynchronizować z czujnikiem zamontowanym przy wale, a regulacja fazy 0 ...

359 ° przesuwa moment świecenia w obrębie obrotu. Dokładność ±(0,05 % wartości mierzonej + 2 cyfry) pozwala traktować wskazanie jako pomiar prędkości, nie tylko jako podświetlenie. Obudowa o wymiarach 230 x 110 x 150 mm i masie około 1145 g stoi stabilnie przy linii, pobór prądu wynosi 240 mA przy 3600 błyskach na minutę, a warunki pracy obejmują 0 ... 50 °C przy wilgotności do 80 %. Zestaw funkcji wykracza poza samo zatrzymanie obrazu. Współczynnik błysku pozwala świecić rzadziej niż raz na obrót, co przydaje się przy bardzo szybkich wirnikach, gdzie pełna częstotliwość męczy wzrok.

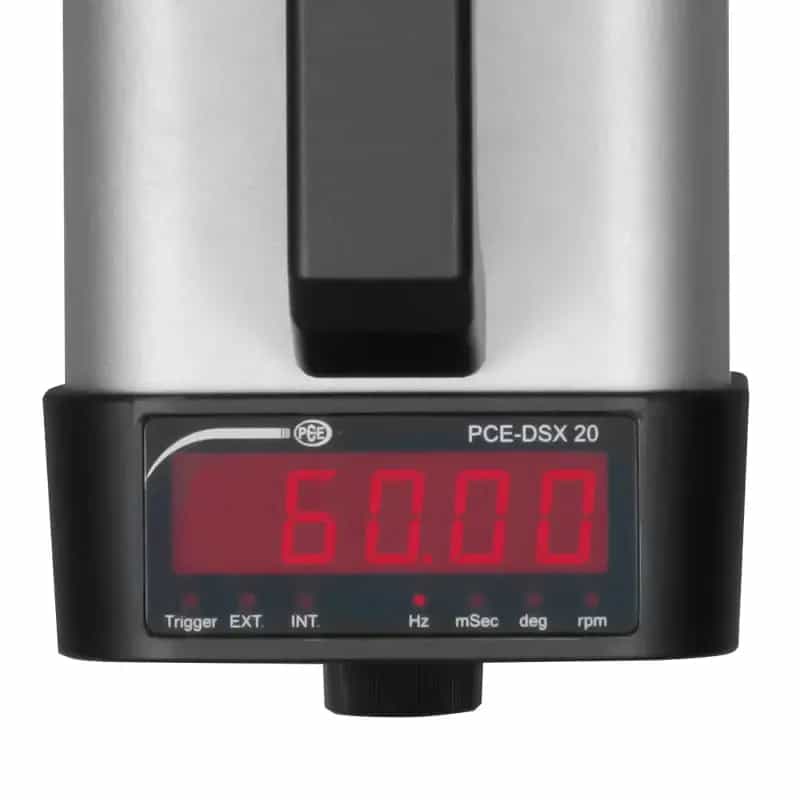

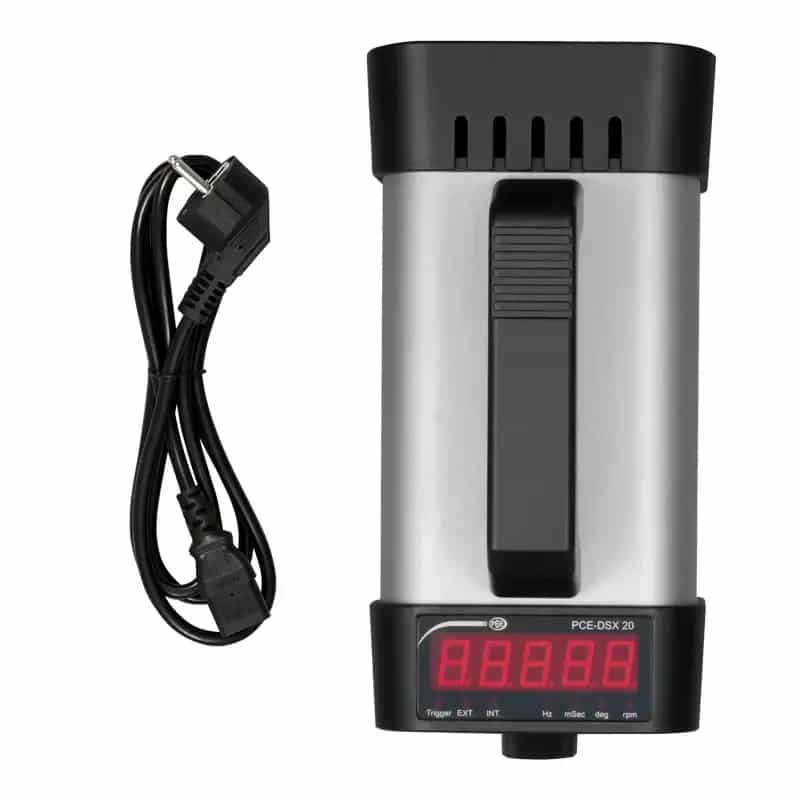

Odstęp między błyskami ustawia się w przedziale 0 ... 1200 ms, a odpowiadająca mu częstotliwość zaczyna się od 0,833 Hz; fazę reguluje się z krokiem 1 °. Poniżej 1000 obr./min odczyt schodzi do 0,1 obr./min, a poniżej 599,9 obr./min do 0,001 Hz, więc wolne mieszadło albo przenośnik da się ustawić bez przeskakiwania między wartościami. Zasilanie z sieci 230 V AC o częstotliwości 50/60 Hz wyznacza sposób pracy: przyrząd staje na stałe przy linii, a w komplecie jedzie kabel zasilający oraz złącze wejścia wyzwalającego.

Samego czujnika obrotu producent nie dołącza — złącze przygotowuje przyrząd na sygnał, natomiast detektor dobiera się do maszyny osobno, pamiętając o dopuszczalnym poziomie 2,5 ... 12 V. Bez czujnika urządzenie pracuje normalnie, tyle że częstotliwość ustawia obsługa. Podczas oględzin obowiązuje zasada, o której łatwo zapomnieć: element, który optycznie stoi w miejscu, w rzeczywistości wiruje z pełną prędkością. Zachowaj bezpieczny dystans, nie sięgaj ręką w strefę ruchu i nie opieraj przyrządu o obracającą się osłonę. Do obchodu po całej hali potrzebny jest osobny, lekki stroboskop zasilany ogniwem, na przykład PCE-DSX 10.
