Stanowisko wytrzymałościowe PCE-UTS 1, do 500 N

Próba rozciągania nie musi oznaczać laboratorium: PCE-UTS 1 mieści się na stole warsztatowym, waży około 9 kg i ma wymiary 490 mm x 210 mm x 150 mm. Zakres siły obejmuje 0 ... 500 N przy rozdzielczości 0,1 N, co odpowiada masie 10 g, a dokładność wynosi ± 0,1% zakresu pomiarowego. Trawers przesuwa się o 100 mm z prędkością 0,3 m/min, więc typowe badanie zamyka się w niecałą minutę. Stanowisko pracuje w trybie ręcznym albo automatycznym z wcześniej zdefiniowanymi parametrami próby, dzięki czemu kolejne egzemplarze bada się w tych samych warunkach. Podświetlany wyświetlacz graficzny 61 x 34 mm pokazuje przebieg na miejscu, a przez złącze USB wyniki trafiają do komputera i dołączonego oprogramowania.

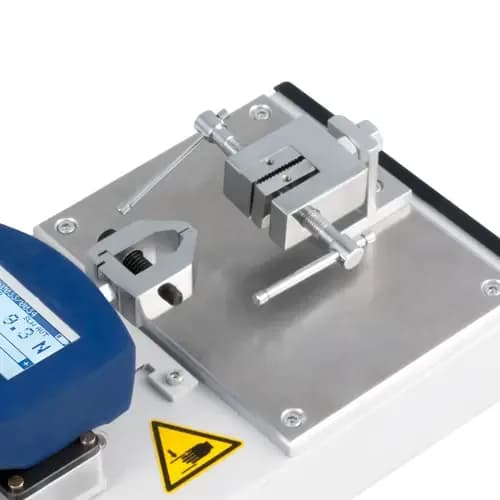

Dopuszczalne przeciążenie sięga ± 20%, warunki pracy obejmują -10 ... +40 °C. Uchwyty do mocowania próbek nie wchodzą w zakres dostawy i dobiera się je do badanego materiału. Próba ma sens tylko wtedy, gdy próbka jest zamocowana powtarzalnie, dlatego dobór uchwytów bywa tu decyzją najważniejszą — producent celowo nie dołącza ich do zestawu, bo inne szczęki potrzebne są do taśmy, inne do drutu, a jeszcze inne do elementu z tworzywa. Tryb automatyczny uruchamia badanie według wcześniej zapisanych parametrów, więc kolejne egzemplarze obciążane są tak samo, niezależnie od operatora; tryb ręczny przydaje się przy dobieraniu ustawień oraz przy badaniach jednostkowych.

Dopuszczalne przeciążenie ± 20% chroni tor pomiarowy przed przypadkowym przekroczeniem zakresu, ale nie jest zaproszeniem do stałej pracy powyżej 500 N. Wyniki przechodzą złączem USB do komputera, gdzie dołączone oprogramowanie pozwala je zestawić i porównać między seriami. Urządzenie waży około 9 kg, więc przenosi się je w dołączonej walizce między stanowiskami, a zasilanie pochodzi z zasilacza sieciowego. Warunki otoczenia obejmują -10 ... +40 °C — to sprzęt na halę produkcyjną i pracownię, nie na wolne powietrze.
