Miernik tablicowy temperatury PCE-N20T

PCE-N20T przelicza sygnał z czujnika rezystancyjnego PT100 albo z termopary typu J lub K na wskazanie widoczne na pięciocyfrowym wyświetlaczu o wysokości znaku 14 mm. Barwa cyfr zmienia się w trzech wariantach zależnie od wartości, więc stan procesu widać z drugiego końca hali. Podstawowa dokładność wynosi ± (0,2 % zakresu + 1 cyfra), a czas uśredniania ustawia się od 0,5 do 20 s, co wygładza odczyt przy zaszumionym sygnale. Dwa wyjścia typu otwarty kolektor, obciążalne 30 V i 20 mA, sterują sygnalizacją po przekroczeniu progu.

Front ma klasę IP 65 i wchodzi w wycięcie 92 mm x 45 mm, obudowa mierzy 96 mm x 48 mm x 64 mm, a napięcie zasilania wybiera się przy zamówieniu spośród 85 ... 253 V AC/DC oraz 20 ... 40 V AC/DC. Ustawienia wprowadza się z komputera przez oprogramowanie, a nie klawiszami na froncie. Brak przycisków na panelu jest świadomym rozwiązaniem konstrukcyjnym i ma dwie strony. Zaletą jest gładki, łatwy do umycia front i to, że przypadkowe naciśnięcie nie zmieni nastaw w ruchu zakładu; wadą — konieczność podłączenia komputera przy każdej korekcie.

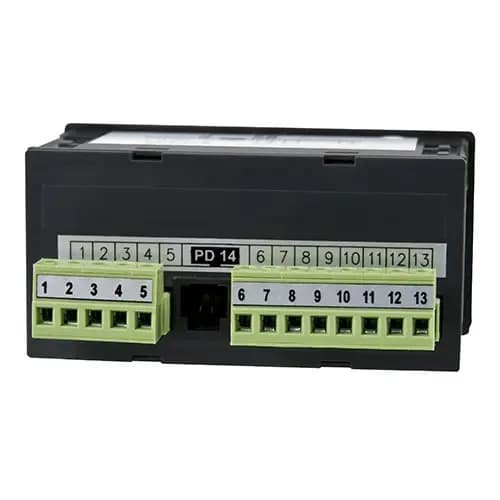

Producent przewidział do tego opcjonalny adapter programujący PCE-PD14 oraz ogólnodostępne oprogramowanie, w którym konfigurację można zapisać i wgrać w kolejne przyrządy. Przy większej liczbie identycznych stanowisk to oszczędza sporo czasu i eliminuje rozjazd nastaw między punktami. Czas uśredniania od 0,5 do 20 s jest najczęściej niedocenianym ustawieniem. Krótki daje odczyt żywy, reagujący na każde zawirowanie medium; długi uspokaja wskazanie i pozwala odczytać wartość z pewnością, ale opóźnia reakcję na realną zmianę.

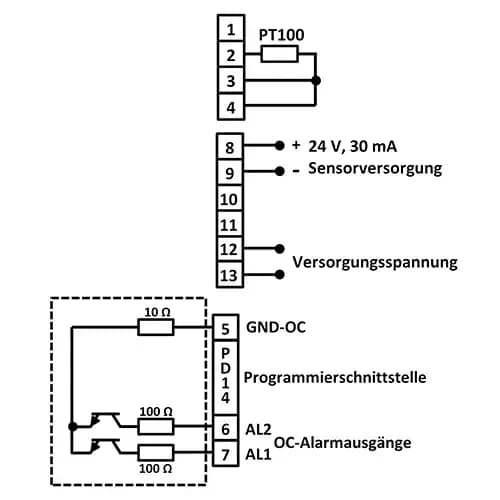

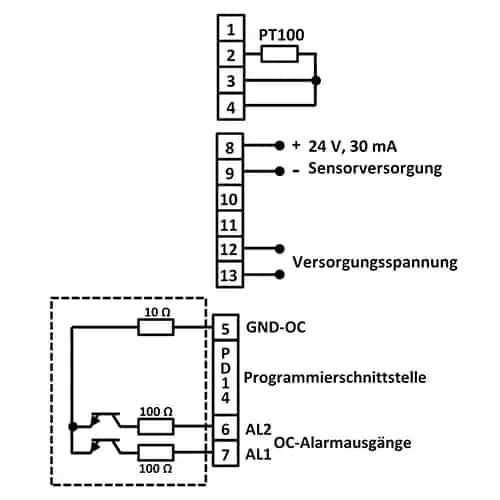

Przy nadzorze pieca albo zbiornika z dużą bezwładnością cieplną spokojny odczyt zwykle wygrywa, natomiast przy szybkich procesach lepiej zostawić krótkie uśrednianie. Wyjścia typu otwarty kolektor obciążalne 30 V i 20 mA nie zastąpią przekaźnika mocy. Sterują one wejściem sterownika, przekaźnikiem pośredniczącym albo sygnalizatorem małej mocy — próba bezpośredniego załączenia cewki stycznika albo lampy sieciowej kończy się uszkodzeniem wyjścia. Warto to zaplanować na etapie schematu, bo przekaźnik pośredniczący zajmuje w szafie tyle co nic, a chroni cały przyrząd.
