Siłomierz PCE-VTS 50-PFG 500-KIT ze stanowiskiem badawczym

Zestaw łączy siłomierz PCE-PFG 500 z pionowym stanowiskiem badawczym PCE-VTS 50, więc próba rozciągania i ściskania przebiega z zadaną prędkością zamiast szarpnięcia ręką. Napęd prowadzi trawersę z prędkością od 1 do 500 mm/min na drodze 270 mm, utrzymując ją z dokładnością 2 %, a przebytą odległość pokazuje z krokiem 0,02 mm. Sam siłomierz obejmuje zakres 0 ... 500 N, czyli 50 kg, z rozdzielczością 0,1 N i dokładnością ±0,3 % zakresu pomiarowego; próbkowanie 500 Hz wyłapuje krótkie szczyty siły w chwili zerwania próbki.

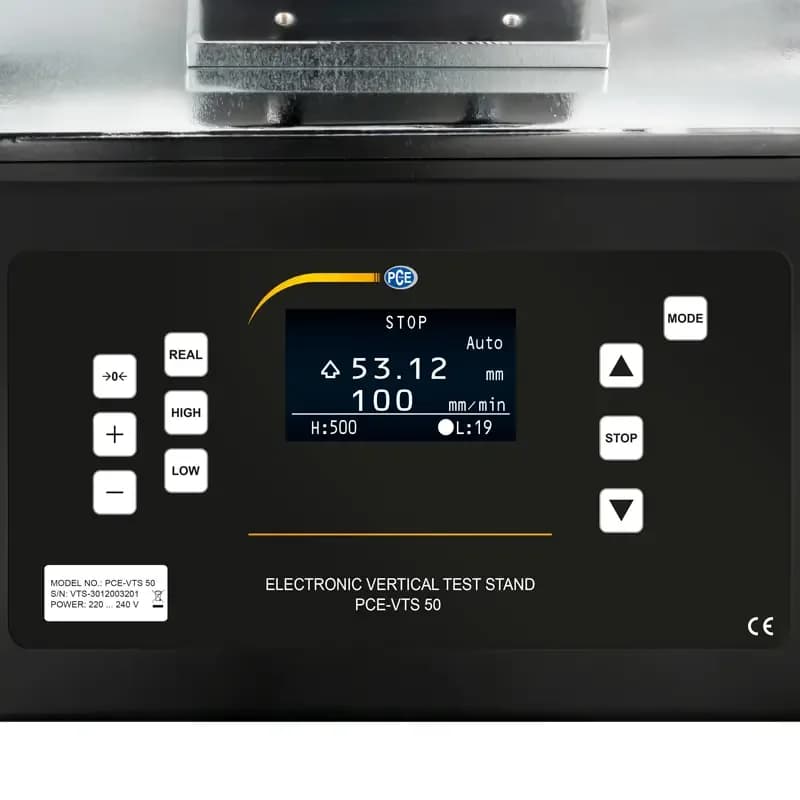

Do wyboru są cztery tryby: odczyt bieżący, wartość szczytowa, wartość uśredniona oraz samoczynny zapis do pamięci na 100 wyników wraz z oceną statystyczną. Przekroczenie zadanego progu sygnalizuje dioda żółta, zielona albo czerwona, a styk przełączający 2,85 V pozwala przerwać próbę; drogę trawersy ogranicza dodatkowo regulowany wyłącznik krańcowy. Obrotowy wyświetlacz graficzny 1,8 cala odczytasz również z boku stanowiska, a zapisane wyniki przeniesiesz do komputera złączem USB B. Stanowisko pracuje dwojako. W trybie ręcznym prowadzisz trawersę tam, gdzie chcesz, i zatrzymujesz ją w dowolnym punkcie — to wygodne przy ustawianiu próbki i przy pojedynczej próbie kontrolnej.

W trybie samoczynnym napęd wykonuje zadany przejazd bez trzymania przycisku, dzięki czemu kolejne sztuki obciążasz identycznie, a operator patrzy na próbkę, nie na własną dłoń. Prędkość nastawia się z krokiem 1 mm/min w całym paśmie 1 ... 500 mm/min, więc ta sama maszyna nadaje się i do powolnego rozciągania elastycznej taśmy, i do szybkiego dociśnięcia elementu montażowego. Przewód impulsowy do serii PCE-PFG spina miernik ze stanowiskiem, a regulowany wyłącznik krańcowy ucina drogę trawersy, zanim uchwyt dojedzie do końca zakresu 270 mm.

Siłę wprowadza się do wewnętrznego czujnika przez gwint M6 x 10 mm, a sam miernik przykręca się do trawersy gwintowanymi otworami M4 w tylnej ściance obudowy. W komplecie są cztery zakończenia: hak do prób rozciągania taśm, pętli i sprężyn, końcówka płaska o średnicy 13 mm do ściskania i zgniatania, końcówka szpiczasta do obciążenia punktowego oraz przedłużka 75 mm, gdy punkt przyłożenia siły leży głębiej, niż sięga trawersa. Wymiana zajmuje chwilę, bo dwa klucze imbusowe też są w zestawie. Stanowisko zasila sieć 220 ...

240 V prądu przemiennego przy poborze 1,5 A i bezpieczniku 2 A, więc stoi na stałe przy gnieździe; masa 35 kg oraz cztery gumowe nóżki trzymają je na blacie bez kotwienia, a miejsce o gabarytach 45 x 26 x 68 cm warto zarezerwować raz na zawsze. Miernik jest za to niezależny — akumulator litowy 3,7 V / 1500 mAh starcza na 36 godzin pracy bez podświetlenia, a uzupełnia się go zwykłą ładowarką USB 5 V / 1 A. Obudowa w klasie IP 54 znosi zapylenie i pojedyncze rozpryski. Pracę i przechowywanie producent przewiduje w przedziale 5 ... 45 °C przy 35 ... 65 % wilgotności względnej bez kondensacji, a dane dokładnościowe odnosi do 20 °C ±10 °C i 15 ...

80 % wilgotności, dlatego pomiar w zimnej hali warto poprzedzić wygrzaniem sprzętu. Jeśli na warsztacie stoi już miernik z serii PCE-PFG, sensowniejszym zakupem jest samo pionowe stanowisko PCE-VTS 50. Ten komplet opłaca się przy budowie stanowiska od zera: miernik, przewód impulsowy i mocowanie są dobrane do siebie, więc nie zestawiasz części z osobnych pozycji. Po zakończonej serii zdejmij obciążenie z czujnika, odkręć końcówkę i schowaj miernik do walizki. Przeciążanie ponad 500 N jest najczęstszą przyczyną utraty dokładności, a wyników z pamięci na 100 pomiarów nie odzyskasz po nadpisaniu — przenieś je wcześniej złączem USB B.
