Siłomierz PCE-PFG 100, 0 ... 100 N, 0,02 N

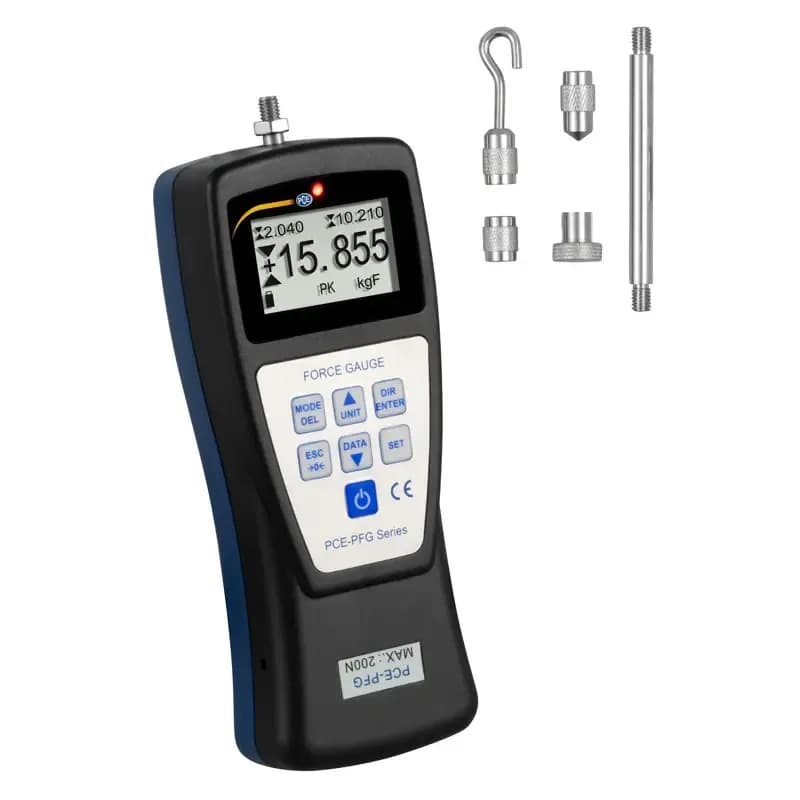

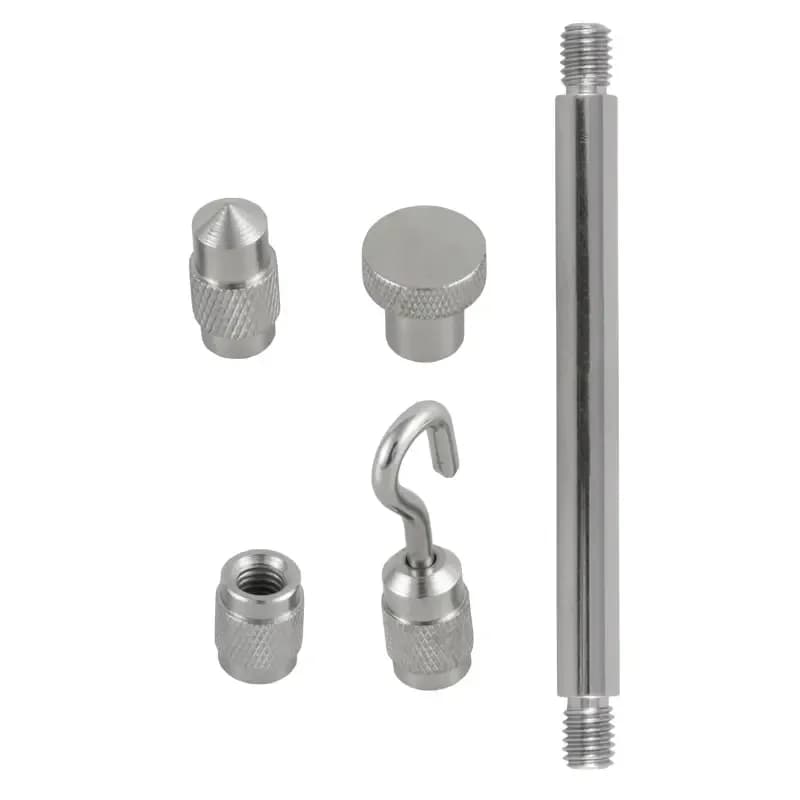

Trójkolorowa dioda robi z PCE-PFG 100 przyrząd do pracy bez patrzenia na ekran: żółte światło ostrzega przed zbliżaniem się do progu, zielone potwierdza wynik w tolerancji, czerwone sygnalizuje przekroczenie. Ten sam stan trafia na styk przełączający 2,85 V, którym można wysterować sygnalizator albo wejście sterownika. Pomiar obejmuje siły rozciągające i ściskające w zakresie 0 ... 100 N z odczytem co 0,02 N i dokładnością ±0,3% zakresu pomiarowego. Cela obciążnikowa siedzi w obudowie, a siłę wprowadza się gwintem M6 z dołączonymi końcówkami: płaską o średnicy 13 mm, szpiczastą i hakową, w razie potrzeby z przedłużką 75 mm.

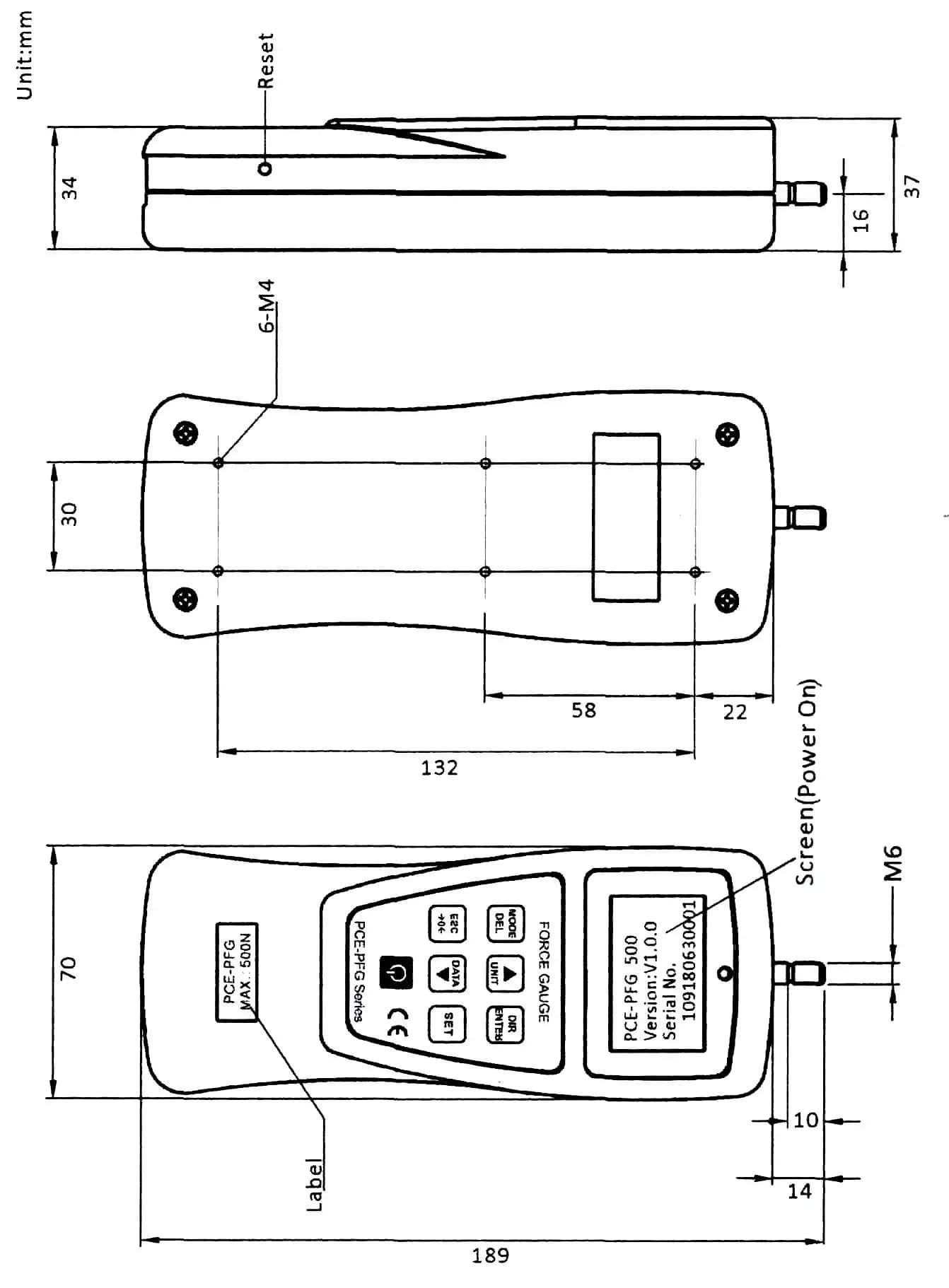

Próbkowanie 500 Hz obsługuje cztery tryby pracy, w tym odczyt bieżący i zapamiętanie wartości szczytowej. Sto wyników zostaje w pamięci, a kabel USB przenosi je do komputera. Bateria litowa 3,7 V / 1500 mAh wystarcza na 36 godzin. Ekran o przekątnej 1,8 cala można obrócić, a przyrząd przykręcić do stojaka gwintami M4 w tylnej ściance — wtedy ruch przestaje zależeć od ręki operatora i kolejne próby stają się porównywalne. Jednostkę wskazania wybiera się spośród niutonów, kilogramów siły oraz funtów siły. Warunki pracy obejmują 5 ... 45 °C przy wilgotności 35 ... 65 % bez kondensacji, obudowa ma klasę ochrony IP 54, a masa wynosi 450 g. Ładowanie odbywa się przez USB napięciem 5 V / 1 A, z dowolnej ładowarki telefonowej.

Granicą zastosowań pozostaje sam zakres: sto niutonów to około dziesięciu kilogramów siły, więc próby na elementach konstrukcyjnych wymagają mocniejszego wykonania serii. Warto też pamiętać, że cela pracuje wewnątrz obudowy i przyjmuje obciążenie wyłącznie przez gwint M6 — ciągnięcie przyrządu za obudowę albo za przewód kończy się uszkodzeniem czujnika. Do zestawu dołączono futerał z tworzywa, komplet końcówek i przedłużkę, ale stanowisko probiercze oraz uchwyty do mocowania badanych detali kompletuje się osobno — przy porównywaniu partii to właśnie one przesądzają, czy różnice w odczycie pochodzą z wyrobu, czy ze sposobu prowadzenia próby.
